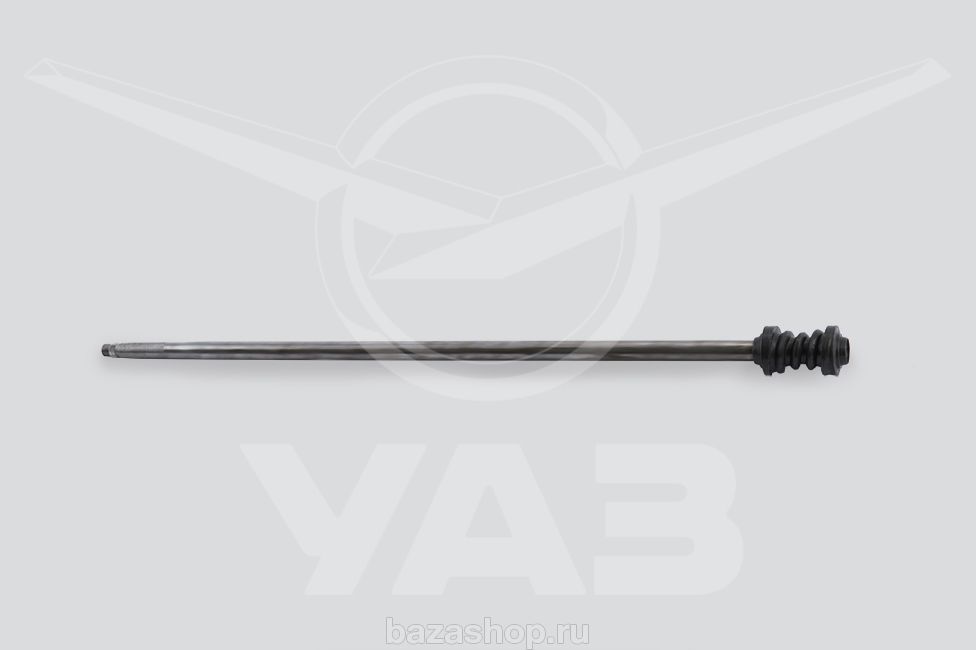

Червяк рулевой УАЗ 452 с валом / 451-3401035-200 (-10)

• артикул 451-3401035-200 (-10);
• есть в наличии и доступен для покупки;
• цена по состоянию на 28.10.21 — 4 759 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

Червяк рулевой УАЗ 452 с валом / 451-3401035-200

Модель: 451-3401035-200 —>
• Наличие:

Отзывов (0)

Онлайн-оплата

Возможна при любом способе доставки

(Банковской картой Visa, Mastercard, электронными деньгами, через платежный терминал)

Оплата наличными

Наличными можно оплатить заказ курьеру или при самовывозе в кассу магазина

Оплата банковской картой

Возможна при самовывозе из магазина или в случае доставки нашим транспортом

Оплата по счету (на счет компании)

Данный способ прежде всего актуален для Юр. лиц и ИП, для этого нужно указать в комментарии к заказу «Оплата по счету».

Наложенный платеж (только по согласованию)

Оплата при получении в отделении Почты России или курьеру EMS.

(Только при доставке Почтой России или EMS)

Не понадобился или не подошел товар, приобретенный в УазПотребСоюз? — Нет проблем.

Сроки возврата — в течение 14 дней, не считая дня покупки.

товар не использовался, сохранен его товарный вид и потребительские свойства;

сохранена упаковка, ярлыки.

Для оформления возврата товара клиенту необходимо обратиться к сотруднику нашей компании любым удобным способом.

Клиент оформляет претензии к качеству или заявление на возврат товара непосредственно в офисе продаж или направляет по электронной почте. Такой документ является официальным подтверждением передачи товара.

В ходе обращения осуществляется согласование перечня документов, сроков и способов передачи товара. Внимание, не отправлять товар без предварительного согласования.

Никаких дополнительных затрат.

Денежные средства за возвращенный товар или возмещения дефектов и убытков перечисляются в кратчайшие сроки, но не более 14 дней.

Источник

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Рулевое управление автомобилей семейства УАЗ-452 состоит из рулевого механизма с рулевой колонкой и рулевым колесом, и рулевого привода. Рабочей парой рулевого механизма являются глобоидальный червяк и двухгребневый ролик.

Основные характеристики рулевого управления автомобилей семейства УАЗ-452.

— Передаточное число рулевого механизма (среднее) : 20,3
— Диаметр в мм :
рулевого колеса : 425
вала сошки : 32-0,025, 32-0,050
втулки картера (внутренний) : 32+0,027
сферы пальца : 25-0,1

Устройство рулевого механизма автомобилей семейства УАЗ-452.

Червяк рулевого механизма, напрессованный на пустотелый вал, установлен в картере на двух конических роликоподшипниках. Надежность соединения червяка с валом обеспечивается шпоночным выступом и шлицами червяка.

Конические поверхности концов червяка являются внутренними рабочими поверхностями подшипников. Натяг конических роликоподшипников регулируют тонкими бумажными прокладками, подложенными под нижнюю крышку картера. Нижняя крышка крепится к картеру четырьмя болтами с пружинными шайбами. В центре крышки герметически завальцована трубка провода сигнала, которая заходит внутрь вала руля.

Резиновое кольцо, надетое на трубку провода сигнала, поджимается пружиной через металлическую обойму к специальной выточке в торце червяка, предупреждая тем самым попадание смазки внутри вала руля.

На выходе вала червяка из картера запрессован пробковый сальник в металлической обойме. На конце вала на конусе и треугольных шлицах, нарезанных на цилиндрической части вала, установлено рулевое колесо и закреплено гайкой. Вал червяка заключен в рулевую колонку, нижний конец которой закреплен на горловине картера стяжным хомутом.

В верхней части рулевой колонки установлен радиально-упорный шарикоподшипник. Верхнее кольцо шарикоподшипника постоянно поджато пружиной через разрезную втулку, надетую на вал руля, чем предотвращается появление зазора и стуков в подшипнике при движении автомобиля.

В постоянном зацеплении с червяком находится двухгребневый ролик, который представляет собой наружную обойму двухрядного шарикоподшипника, установленного на оси в головке вала сошки. Концы оси расклепаны методом электрорасклепки. Вал сошки вращается в двух подшипниках : в бронзовой втулке запрессованной в картер, и в цилиндрическом роликовом подшипнике установленном в боковой крышке картера рулевого механизма.

Хвостовик головки вала входит в паз регулировочного винта ввернутого в боковую крышку картера. Регулировочный винт фиксируется стопорной шайбой и штифтом, запрессованным в крышку и закрывается колпачковой гайкой. Боковая крышка крепится к картеру четырьмя болтами с пружинными шайбами. Между картером и боковой крышкой установлена уплотнительная паронитовая прокладка. На выходе вала сошки из картера установлен резиновый самоподжимной сальник.

Зазор в зацеплении ролика с червяком регулируют осевым перемещением вала сошки регулировочным винтом установленным в боковой крышке картера. При перемещении вала меняется расстояние между осями ролика и червяка и изменяется зазор в зацеплении.

Масло в картер рулевого механизма наливают через маслоналивное отверстие, расположенное в верхней части картера со стороны боковой крышки, а сливают через маслосливное отверстие, расположенное под горловиной вала сошки. Рулевой механизм устанавливают на специальный кронштейн, приваренный к левому лонжерону рамы. Картер рулевого механизма крепится к кронштейну рамы пятью болтами с гайками и пружинными шайбами.

Сошка рулевого привода УАЗ-452.

Сошка рулевого привода посажена на конце вала сошки на мелкие треугольные шлицы, нарезанные на конусе вала сошки. Плотность посадки сошки достигается затягиванием гайки крепления сошки. Под гайку устанавливают пружинную шайбу. Правильность установки сошки на вал обеспечивается наличием в ней четырех сдвоенных шлицев и соответствующих сдвоенных впадин на валу.

Поворот вала сошки в обе стороны ограничивается упором ролика в выступы картера, чем предупреждается выход ролики из зацепления с червяком. На автомобилях семейства УАЗ-452 вал сошки имеет некоторый запас хода по углу поворота, так как максимальные углы поворота колес, определяемые упором болтов-ограничителей установленных на поворотных кулаках, несколько меньше углов поворота вала сошки.

Рулевой вал и крепление рулевой колонки.

Рулевой вал в верхней части опирается на шариковый радиально-упорный подшипник расположенный в трубе рулевой колонки. На конце вала крепится рулевое колесо диаметром 425 мм. Рулевая колонка при помощи штампованного кронштейна, стремянки и резиновой втулки, компенсирующей перемещение кабины (кузова) во время движения автомобиля, крепится к панели приборов.

Для компенсации смещения рулевой колонки при установке рулевого управления между кронштейном и резиновой втулкой устанавливают регулировочные прокладки, а отверстия в кронштейне для крепления стремянки выполняют овальными.

Кроме того, отверстия кронштейна для его крепления к панели приборов тоже выполнены овальными, что позволяет сместить или повернуть кронштейн в нужном направлении. Подтягивать рулевую колонку к кронштейну при ее креплении не допускается, так как это приведет к изгибу вала руля и неизбежной его поломке.

Возможные неисправности рулевого управления автомобилей семейства УАЗ-452, их причины.

Увеличенный свободный ход рулевого колеса, более 40 мм при измерении на ободе.

— Увеличены зазоры в заделке концов рессор передней подвески.
— Увеличены зазоры в шарнирных соединениях рулевых тяг.
— Ослабление крепления рычагов поворотных кулаков.
— Не затянуты конусы шаровых пальцев.
— Износ или нарушение регулировки зацепления червяка и ролика.
— Износ или нарушение регулировки затяжки подшипников червяка.
— Слабая затяжка гайки крепления сошки.
— Ослабление затяжки болтов крепления картера к кронштейну лонжерона рамы.

Осевое перемещение червяка, ощутимое на рулевом колесе.

— Нарушение регулировки затяжки подшипников червяка.
— Износ подшипников или конусов червяка.

Осевое перемещение рулевого колеса на валу.

— Слабая затяжка гайки крепления рулевого колеса.

Радиальное перемещение рулевого вала ощутимое на рулевом колесе.

— Разрушение или износ подшипника в рулевой колонке.
— Ослабление крепления кронштейна рулевой колонки к панели приборов или гаек крепления стремянки рулевой колонки.

Заедание в рулевом механизме.

— Неправильная регулировка бокового зазора в зацеплении червяка и ролика или затяжка подшипников червяка.
— Большой износ ролика или червяка.

Скрипы или щелчки в рулевом механизме.

— Отсутствие смазки.
— Разрушение рабочих поверхностей ролика или червяка.

Течь масла из картера рулевого механизма.

— Износ сальника вала сошки или повреждение его рабочей кромки при сборке, острыми концами шлицев вала сошки.

Скрип в верхней части рулевой колонки.

— Отсутствие смазки в подшипнике рулевой колонки.
— Ослабление крепления кронштейна рулевой колонки к панели приборов.
