Dbx 234s кроссовер инструкция

Руководства кроссовера Dbx 234

На данной странице вы можете скачать руководства Dbx 234. Мы предлагаем вам ознакомиться с руководством пользователя, инструкцией по сервисному обслуживанию и ремонту.

Также здесь вы найдете список заказных номеров на комплектующие Dbx 234.

Все файлы предоставляются исключительно в ознакомительных целях. И не являютя руководством по ремонту, а направлены лишь на то чтобы помочь вам более детально ознакомиться с принципом построения устройства.

Содержимое представленных здесь руководств требуют от вас знания технического английского языка.

Если вы собираетесь скачать руководство по сервисному обслуживанию Dbx 234, иными словами сервис мануал, вы дожны обладать хотя бы минимальными познаниями в области электроники и пониманием базовых принципов работы электромеханических устройств.

Для просмотра руководств вам понадобится Adobe Acrobat Reader версии 9 и выше либо другая программа для просмотра pdf файлов.

В связи с популярностью информации представленной на сайте и ее бесплатного предоставления конечному пользователю, убедительная просьба использовать специальные программные продукты для многопотокового скачивания файлов.

Руководства для Dbx 234

• Руководство пользователя (User manual)
• Руководство по сервисному обслуживанию (Service manual)
• Руководство по ремонту (Repair manual)
• Перечень комплектующих (PartList)

Источник

DBX 234 инструкция по эксплуатации онлайн — страница 9

Инструкция DBX 234 для устройства кроссовер содержит страницы на русском языке.

Размер файла: 657.89 kB. Состоит из 13 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

A HARMAN INTERNATIONAL
COMPANY
SALT LAKE CITY, UTAH
MADE IN USA
MODEL 223

На тыльной панели 234/234XL имеются вспомогательные маркировки по подключению
звуковых устройство и усилителей к кроссоверу. Для работы с моделью 234/234XL в 3-х полос-
ном стерео режиме, следуйте верхнему горизонтальному ряду по всей длине 234/234XL.
Для работы в 2-х полосном стерео режиме модели 234/234XL используйте второй ряд
маркировок, расположенный прямо над разъемами. Для работы в 4-х полосном моно
режиме модели 234/234XL используйте маркировки, расположенные прямо под разъема-
ми. Разъемы, не используемые в выбранном режиме, помечены как «not used» (не исполь-
зуемые). Эта указание относится только к этому режиму работы.

223/223XL промаркирована похожим образом. Для 2-х полосной стерео работы использует-
ся маркировка, расположенная над разъемами. Для работы в 3-х полосном моно режиме
используйте маркировки под разъемами. Разъемы, не используемые в выбранном режи-
ме, помечены как «not used» (не используемые). Эта указание относится только к этому
режиму работы.

Аудио подключение 234/234XL — 223/223XL.

Перед подключением любого компонента кроссовера проверьте, чтобы он был отключен
от питания.
• Проверьте, чтобы устройство источника сигнала (эквалайзер, компрессор, лимитер и
другие) для 234/234XL — 223/223XL было выключено. Подключите выход (ы) устройства
источника сигнала к входам кроссовера в соответствии с маркировками тыльной панели.
• Проверьте, чтобы усилитель, используемый для запуска акустической системы был отклю-
чен. Для подключения усилителей к соответствующим выходам 234/234XL — 223/223XL ис-
пользуйте высококачественные кабели. При подключении руководствуйтесь маркировками
на тыльной панели.

Убедитесь в соответствии спецификации сети вашего региона требованиям по питанию,
указанным на табличке на тыльной стороне устройства. Никогда не подключайте к устрой-
ству не соответствующее напряжение, так как это может привести к повреждениям, не
предусмотренным гарантийными обязательствами. Вначале подключите кроссоверу к ка-
белю питания, а затем правильно заземленному источнику питания. Никогда не отключай-
те заземление, так как это может привести к удару электрическим током.
После включения питания кроссовера, включите устройство (а) источника сигнала. Опусти-
те полностью вниз все выходы усилителя и включите его. Теперь должны быть включены
все элементы акустической системы. Установите устройство источника на номинальный
рабочий уровень, посылая номинальный (усредненный) уровень на 234/234XL-223/223XL.
Медленно поднимите выходы усилителя до тех пор, пока сигнал не будет прослушиваться на
комфортном уровне громкости. Выполните нужные регулировки.

При использовании системы в 2-х полосном или 3-х полосном стерео режиме, необходи-
мая частота кроссовера может быть выше чем 960Гц, что делает необходимым активиза-

Источник

234XS DBX Контроллер акустических систем

В общем случае кроссовер служит для разделения спектра частот на диапазоны, в которых разные типы акустических систем будут работать наилучшим образом, но 234XS — это нечто большее. Бренд dbx давно ассоциируется у звукорежиссеров и любителей с надежной профессиональной аппаратурой, проверенной временем. В итоге каждый клиент, приобретая данный кроссовер, получает отличную производительность, низкий уровень шума и повышенную надежность.

В контроллере использованы прецизионные фильтры и лучшая электронно-компонентная база для наилучшего воспроизведения исходного сигнала, устраняя искажения и предоставляя более чистый и четкий звук. Контроллер обеспечивает 2 режима работы — 2- и 3-полосный СТЕРЕО для левого и правого сигналов НЧ и ВЧ акустики, а также 4-полосный МОНО для низких, средних и высоких частот. Оба режима, благодаря НЧ-суммированию, поддерживают работу с моно сабвуфером, который подключается к отдельному выходу, снабженному индивидуальными органами регулировки частоты и уровня. Аудиоисточник подключается к разъему на тыльной стороне. Устройство гарантируется абсолютно ровную АЧХ с нулевой фазовой разницей. Схемотехники предусмотрели фильтры профессионального стандарта Linkwitz-Riley 24 дБ на октаву. Доступен НЧ-фильтр 40 Гц на каждом входе для защиты динамиков. Данная модификация оснащена профессиональными разъемами XLR. Кроссовер оснащен индивидуальными фазоинверторами, которые срабатывают моментально. Для удобства фронтальная панель имеет информативную LED-индикацию, позволяющую определить какой режим активирован в текущий момент и какие из выходов задейстованы. Кроме этого, присутствуют индивидуальные кнопки глушения аудиосигнала. Устройство применимо в инсталляционных системах, студиях, наборе DJ оборудования и рассчитано на длительный срок эксплуатации.

Этот кроссовер характеризуется одним из лучших звучаний в своем классе и ценовой категории. Корпус изготовлен в стандартном форм-факторе RACKMOUNT высотой 1U, что существенно облегчает монтаж и ускоряет процесс запуска всей системы в целом.

Подробное описание

Схема подключения контроллера 234xs

Дополнительно

Кроссовер 2-полосный стерео/3-полосный моно; 1 вход; XLR; отдельный выход для сабвуфера; обрезные фильтры; фазоинвертор; индивидуальная регулировка ВЧ/НЧ; 220 В; 483х44.5х175 мм (1U); 1.8 кг.

Кроссовер 2- и 3-полосный стерео/4-полосный моно; 1 вход; 1/4» TRS (6.2 мм); отдельный выход для сабвуфера; обрезные фильтры; фазоинвертор; индивидуальная регулировка ВЧ/НЧ; 220 В; 483х44.5х175 мм (1U); 1.8 кг.

Кроссовер 3-полосный стерео/4- и 5-полосный моно; 1 вход; XLR; отдельный выход для сабвуфера; обрезные фильтры; индивидуальная регулировка ВЧ/НЧ; 220 В; 483х44.5х175 мм (1U); 2 кг.

2 канала; 2 ан. входа XLR/Euroblock; 2 ан. выхода XLR/Euroblock; подавитель обратной связи; параметрический эквалайзер; лимитеры; кроссовер; АРУ; коррекция времени задержки; RS-232; RJ45; дисплей; 220 В; 483х44.5х146 мм (1U); 2,5 кг.

Источник

DBX 234S

Изначально кроссовер использовался только для разделения сигнала на частотные диапазоны. Но компании DBX удалось добавить еще несколько функциональных возможностей и представить музыкальным кругам свой кроссовер 234S.

Подключение и расположение селекторов

Данная модель оборудована дифференциалными балансными входами и выходами на 1/4-дюймовых TRS-разъемах.
Кроссовер DBX 234S снабжен селектором режима «3 стереополосы/4 монополосы». Визуальный контроль за работой устройства обеспечивается двумя зелеными индикаторами, которые находятся на лицевой панели.
Для того чтобы предотвратить случайный сбой настроек во время работы, который в большинстве случаев является неисправимым, основные элементы управления были вынесены на задние панели. Здесь же расположили селекторы, с помощью которых будет осуществляться выбор частотных диапазонов для каждого из каналов, включая визуальный контроль за активностью функции Х10, и выходные гнезда моносуммы низких частот.

Особенности работы: фильтры и режим Х10

Фильтр Linkwitz-Riley (с характеристиками 24 дБ/1 октава) является профессиональным мировым стандартом. Именно его реализовали в DBX 234S. Кроме того на каждом канале есть регулятор чувствительности +/- 12 дБ и отдельный обрезной фильтр 40 Гц, который удаляет низкочастотные помехи.
Стоит отметить, что низко-и высокочастотные входы каждого канала данной модели оборудованы переключателями фазы, регуляторами выходного уровня и отключения канала, позволяющими осуществить настройку до +6 дБ.
Когда используется система в трехполосном стереорежиме, частота кроссовера может быть выше, чем 960 Гц. В такой ситуации нужно активизировать переключатель Х10. Он изменит режим работы селектора DBX 234S с частоты в диапазоне 45 Гц-960 Гц на диапазон 450 Гц – 9 600 Гц. Все остальные селекторы частоты останутся такими же.

Функция суммирования низкой частоты

Если Вы работаете с системой, использующей моно-сабвуфер, не забывайте активировать функцию суммирования низкой частоты, которая расположена на тыльной панели DBX 234S. После активации переключателя будет выполнено суммирование НЧ на левом и правом выходах.

Возможность переключать полярность

У каждого входа, расположенного на передней панели, есть переключатель реверса полярности. Если динамики будут находиться не в фазе, то частотная характеристика всей системы будет нарушена, особенно на низких частотах. Также сигналы не в фазе приведут к так называемой «комб-фильтрации» на высоких частотах.
Именно поэтому DBX 234S снабдили переключателем полярности – он будет особенно полезен, когда Вам понадобится сделать точную настройку акустической системы на пиковое значение. Когда будет выполняться реверс полярности выхода, на кроссовере активизируется светодиодный переключатель.

Более 30 лет компания DBX выпускает лучшие устройства для звуковой индустрии. И кроссовер 234S не стал исключением – в его компактном и стильном корпусе находится идеально сочетание широкий возможностей, профессионального качества и надежной гарантии за адекватную цену.
Обратите внимание, данное оборудование предназначается исключительно для установки в рэковую стойку.

Технические характеристики:

• Тип: кроссовер
• Полоса пропускания: от 20 Гц до 20 000 Гц; +о/-0,5 дБ
• Частотный диапазон: 90 000 Гц; +0/-0,3 дБ
• Сигнал/шум (при +4 dBu): в полосе 22 000 Гц
• Выход Low Mid (монорежим): больше 94 дБ
• Выход High-Mid (монорежим): больше 92 дБ
• Выход Mid (монорежим): больше 93 дБ
• Выход High-Mid: больше 92 дБ.
• Выход High (стереорежим): больше 91 дБ
• Выход High (монорежим): больше 91 дБ
• Динамический диапазон на каждом выходе (невзвешенный): больше 106 дБ
• Коэффициент гармонических искажений и шума (при +4 dBu на 1 000 Гц): меньше 0,004%
• Коэффициент гармонических искажений и шума (при +20 dBu на 1 000 Гц): меньше 0.04%
• Перекрестные помехи: меньше -80 дБ, от 20 Гц до 20 000 Гц
• Характеристики входов:
o Разъемы: 1/4-дюймовые TRS
o Тип: электронная симметрия/несимметрия, с РЧ-защитой
o Импеданс симметрии: более 50 000 Ом
o Импеданс несимметрии: более 25 000 Ом
o Входной уровень, максимальный: больше +21 dBu
o Коэффициент подавления синф.помехи: больше 40 дБ
• Характеристики выходов:
o Разъемы: 1/4-дюймовые TRS
o Импеданс, симметричный: 60 Ом
o Импеданс, несимметричный: 30 Ом
o Выходной уровень, максимальный: больше +21 dBu симметрия/несимметрия на 2 000 Ом и выше
• Частота кроссовера в стереорежиме: НЧ/ВЧ – от 45 Гц до 960 Гц или от 450 Гц до 9 600 Гц при работе режима Х10
• Частота кроссовера в монорежиме: НЧ/ВЧ – от 45 Гц до 960 Гц или от 450 Гц до 9 600 Гц при работе режима Х10
• СЧ/ВЧ: от 45 Гц до 960 Гц или от 450 Гц до 9 600 Гц при работе в режиме Х10
• Фильтр: Linkwitz-Riley, 24 дБ/1 октава, с возможностью изменять количество полос
• Потребляемая мощность: 15 Вт
• Питание: 230 В, 50 Гц
• Размеры: 4,4 см х 48,3 см х 17,5 см
• Вес: 1,8 кг

Нашел в описании ошибку? Выдели неточный текст и нажми Ctrl+Enter.

Источник

Îïèñàíèå, Ïåðåäíÿÿ ïàíåëü dbx 234/234xl, Описание передняя панель dbx 234/234xl – Инструкция по эксплуатации dbx 223Xl

Страница 5: Описание, Стерео 2-х полосный режим

Перед тем как идти далее, найдите время для заполнения регистрационной карточки и
проверки содержания поставки. Внутри коробки 223/223XL и 234/234XL, вы найдете
следующее:
• кроссовер модели 223, 223Xl, 234, 234XL.
• Руководство по эксплуатации.
• 4 рэковых винта и шайбы.
• кабель питания.

Содержание данного руководства может быть изменено в любое время без предупрежде-
ния.

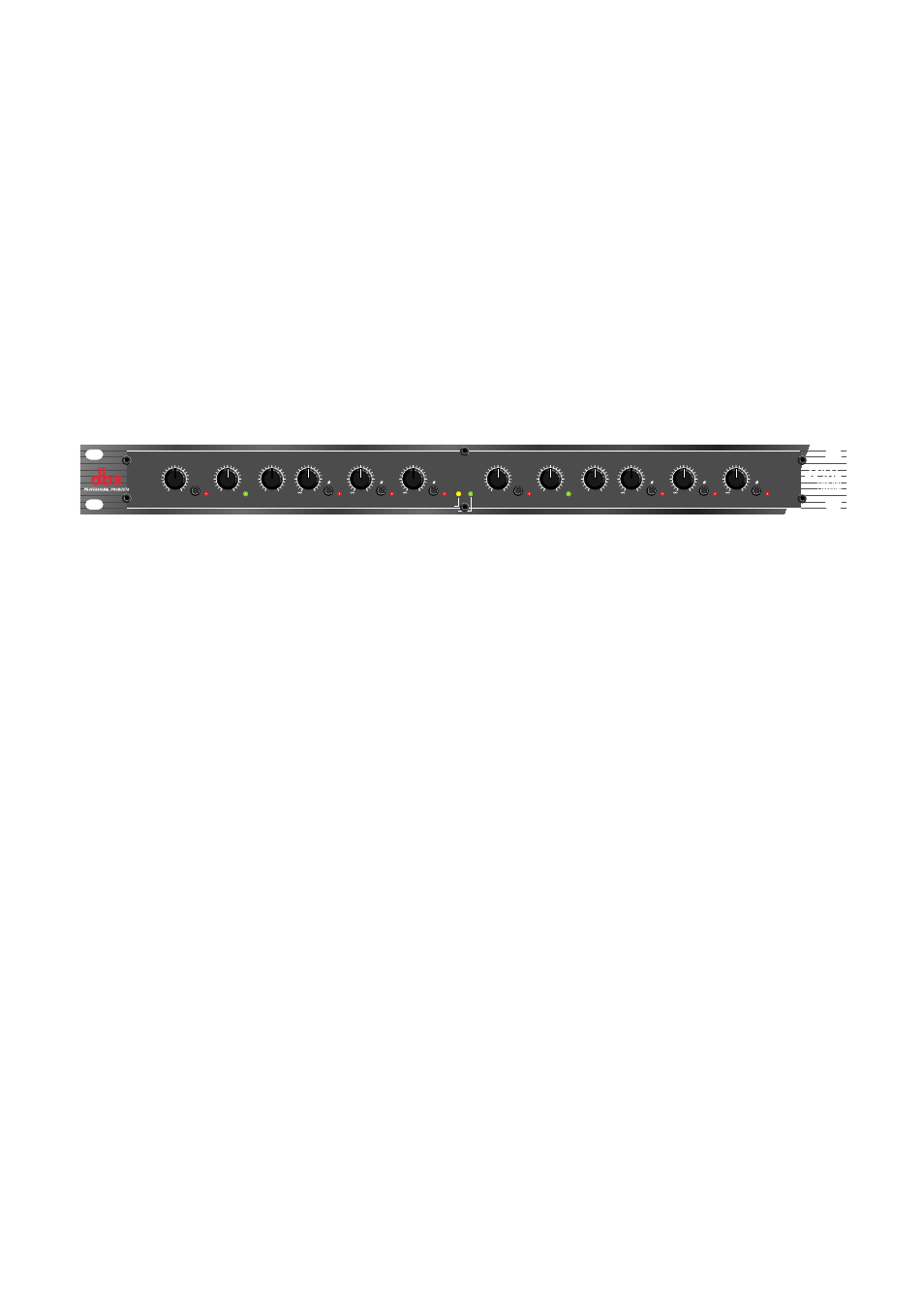

Передняя панель dbx 234/234XL

Примечание: Между передними панелями устройств 234 и 234 XL разницы нет. Таким
образом, представленная ниже панель 234XL представляет как модели 234 так и 234XL.

Стерео 2-х полосный режим

В 2-х полосном стерео режиме, регуляторы, отмеченны ниже горизонтальной голубой линии.
Функции канала 1 и канала 2 в стерео режиме идентичны. Регуляторы передней панели, не
описанные в этом разделе, при работе в 2-х полосном стерео режиме неактивны.
[1] & [7]

INPUT GAIN Регулирует уровень INPUT (входного сигнала) с коэффициентом

усиления +/- 12 дБ.

Переключение для выбора высокочастотного сигнала 40Гц. При
выборе загорается светодиодный индикатор.

Выбор точки кросовера между выходами LOW и HIGH.

Указывает на то, что диапазон частот кроссовера LOWHIGH со-
ставляет от 450Гц до 9.6кГц.

Регулирует уровень выхода нижней частоты в диапазоне от

бесконечности до +6дБ

Переключатель для инвертирования полярности на выхо-

де LOW. Индикатор обозначает инвертирование фазы.

Регулирует уровень выхода верхней частоты в диапазоне от

бесконечности до +6дБ

Переключатель для инвертирования полярности на выхо-

де HIGH. Индикатор обозначает инвертирование фазы.

Светодиодный индикатор работы в стерео режиме.

* Хотя регулятор имеет маркировку LOW/MID, в 2-х полосном стерео режиме работы он
работает как регулятор частоты кроссовера между верхней и нижней частотами.
