Этот автомобиль приехал с проблемой: «Не работает спидометр». На вопрос «как именно не работает?», клиент ответил, что «иногда работает и стрелка спидометра поднимается, а иногда стрелка не поднимается вообще или поднимается и опускается, или стоит на одном месте и подрагивает». Одним словом, «чехарда», надо искать причину.
Меня иногда спрашивают по «алгоритму поиска неисправности». Извольте:
— поднимаю машину на подъемник
— включаю передачу, колеса закрутились
— смотрю на спидометр – «молчит»
После этого подключаю своё устройство для проверки подобных датчиков:
Об этом устройстве и других, подобных, можно прочитать на портале Легион-Автодата: «Устройства для автодиагностики — 1», «Устройства для автодиагностики — 2»
Эмулирую скорость и вижу, что спидометр исправен и показывает скорость:
Вывод: спидометр исправен, проводка к спидометру, разъемы и пр. – исправны.
Что надо знать при проведении подобных проверок: «Что такое датчик скорости и как он работает». В Интернете об этом написано много, скажу короче: «Датчик скорости устанавливается на коробке передач и при движении автомобиля информирует бортовой компьютер о скорости автомобиля». Есть движения автомобиля – есть сигнал. Нет движения – сигнала нет. В нашем случае «движение есть – сигнала нет или он искажается». Осталось ответить на вопрос: «Почему такое происходит?».

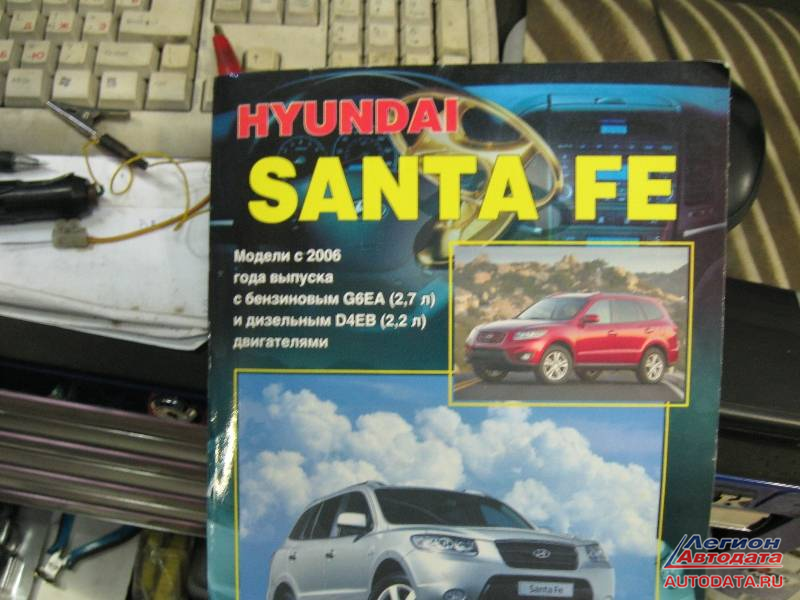

Как говорится, «семь пядей во лбу хорошо, но книжку под рукой иметь надо» — каким бы ты не был умным, а посмотреть по схеме что и куда идёт — надо обязательно. У меня под рукой при этом ремонте была схема:
Логика наука точная: мы проверили и убедились, что сигнал от датчика скорости поступает (от разъёма датчика скорости), спидометр работает, плюс-минус присутствуют – всё это исключаем из проверки и теперь остается определиться с работоспособностью самого датчика скорости. Добираемся до него, хотя не совсем удобно:
Внешний осмотр показывает, что причина неисправности – в самом датчике, а если точнее, в «износе шестеренки». Всё почти точно такое же, как в статье двумя годами ранее — «Hyundai Santa Fe I. Не работает спидометр»
Клиенту было предложено купить и заменить изношенную пластмассовую шестеренку, но он не согласился, сказал, что «лучше поставить всё новое». Не вопрос. После замены датчика скорости «неисправность ушла».
И последнее: данная неисправность является «типичной неисправностью». То есть, некий «шаблон», который можно использовать при проведении диагностики автомобиля. Но хотелось бы посоветовать (и не только на этом примере) – не использовать шаблоны примитивно, а только держать их в голове: неисправность «один в один» попадается крайне редко и, если пытаться ремонтировать автомобили только на основе неких «шаблонов из статей», то клиентов потеряете быстро. Основное при поиске неисправности – это определение того участка электрической цепи, где пропадает сигнал. А дальше всё просто. Удачных ремонтов, коллеги!
Источник
Hyundai santa fe classic датчик скорости
Santa Fe (не работает спидометр)
История супер-поучительная. Потому что не надо расслабляться!
Начало такое: хозяйка этого автомобиля обратилась в нашу автомастерскую с проблемой: при движении спидометр показывает ноль километров в час. Интересно. Опрашиваю: на панели приборов ничего не горит, никакая лампочка? Имею в виду транспарант CHECK.
— Нет, ничего такого нет, всё нормально.
Ок, хорошо. Но в голове прокручиваются известные сценарии: некие умельцы или заклеили лампочку скотчем или соорудили схемку, когда лампочка CHECK зажигается и гаснет как ей и положено. Или лампочка просто перегорела.
Сканер в помощь, как говорится. Для таких непрофильных у меня Барс 3. Подключаем, смотрим, действительно, ожидаемых ошибок нет. Снова «ок» и предложение:
— А давайте прокатимся с вами и со сканером. Посмотрим что в движении будет показывать.
Вот тут наступает первый тупик в голове: сканер отображает реальную скорость, а спидометр как стоял, так и стоит на нуле. По логике что напрашивается: проблема или в проводке, или в самом спидометре, так как датчик скорости исправен – скорость сканер показывает. Ну и блок управления тоже исправен, получается…
С кандачка с такой проблемой не разобраться. Надо машину оставлять и разбираться более пристальнее.
Открываю комп, нахожу этот автомобиль, смотрю. С датчика скорости сигнал идёт на блок управления, дальше на колодку диагностики и на щиток приборов. Так как датчик, его цепь и блок управления исправны, решаю посмотреть что приходит на колодку диагностики.
Пробная поездка. Подключаю светодиодный индикатор чтобы посмотреть изменение потенциала на колодке, на нужном пине. Ничего нет. Вывод единственный: «Обрыв между блоком управления и колодкой диагностики».
Решаю проверить работу спидометра. Беру свой генератор импульсов (о нём уже писал и показывал его работу в предыдущих статьях, полезная приспособа), подключаю и спидометр оживает.
Вот так…
Вывод какой: спидометр исправен, датчик скорости исправен, проводка исправна, значит, нет связи между блоком управления и колодкой диагностики. Приходит понимание, что «дело ясное, что дело тёмное»…
Для поиска неисправности готовлю FF-310 (тоже писал об этом необходимом приборе, у кого нет – приобретайте, пригодится). Тщательный поиск. Внимательно. Дело-то тёмное! Два раза проверил. Не удержался, и в третий раз прошёлся по цепи. Вывод: цепь от датчика скорости до колодки диагностики исправна!
Вот в этом месте меня охватил полный тупик! Упёрся в такую нормальную бетонную стенку и застыл в вопросе…как так? С колодки до спидометра исправно, сигнал скорости блоком управления воспринимается, но при этом на спидометре сигнал с датчика скорости не воспринимается! Как такое быть может?
Решаю подключить эмулятор сигналов не на колодку, а на разъем датчика скорости и посмотреть, что будет отображать сканер и спидометр. Вот тут мои глаза начинают расширяться в недоумении: сигнал с датчика на спидометр приходит, а блок управления этот сигнал не видит. Хотя, когда машина в движении – всё с точностью наоборот! Нет, в морг машину ещё рано, на подъёмник её. Вращаю колёса по очереди, смотрю на сканер. И только в этот момент понимаю, что товарищи корейцы применили дублирующие цепи. Две цепи. Независимые друг от друга: от датчика скорости и от датчика ABS.
С датчика ABS сигнал приходит на блок управления двигателем
Датчик скорости выдаёт информацию только на спидометр и на колодку диагностики
То есть, два независимых датчика и две независимые цепи.
А схема? На схеме показано, что блок управления принимает сигнал только с датчика скорости на коробке.
Начал разбираться, глаза в кучу, сидел, пытал свой компьютер и Интернет долго…и вот что оказалось:
Всё зависит от комплектации автомобиля и для какого рынка он предназначен
На этом автомобиле для американского и канадского рынков есть много модификаций: с АКПП, с «механикой», с системой ABS, с одним мотором и с другим мотором и т.п… и для каждой модификации свой алгоритм построения сигналов и отслеживания информации по скорости. На одной сигнал снимается с датчика скорости, потом сигнал идёт на спидометр и на блок управления. На другой комплектации сигнал скорости отслеживается по двум цепям. И так далее.
По фото:
20 – подкапотное пространство
24 – вот в этих недрах проводов-трубок прячется датчик скорости…
26 – с горем-пополам долезаю до датчика скорости…
30 – щиток приборов, видно, что спидометр выдает информацию о скорости – 100 км-час, а машина стоит на месте, сигнал эмулируется генератором
31 — внеш вид генератора импульсов, он же имитатор сигналов с датчика скорости, он же используется для проверки катушек зажигания и прочего…универсальный инструмент
32 — фото монитора в момент отображения дата листа, нижняя строчка показывает ноль км-час, при этом на фото 30 скорость эмулирована в 100 км-час
37 — внешний вид датчика скорости, если смотреть сбоку на эту шестеренку, видно, что она имеет полукруглый износ
Мораль: была куплена отдельная шестерня для датчика, всё заменено и всё стало успешно работать
