Автомобили Hyundai – Hyundai Tucson – Кузов – Снятие и установка облицовки тоннеля пола

Главная / Hyundai Tucson / Кузов /

Облицовка тоннеля пола состоит из двух отдельных частей: из облицовки консоли панели приборов и бокса для мелких предметов, выполняющего одновременно и функции подлокотника, и собственно облицовки тоннеля пола. Вам потребуются: торцовая головка «на 10», отвертки с крестообразным и плоским лезвием. Облицовку консоли панели приборов снимайте в следующем порядке. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Свинтите с рычага управления коробкой передач его рукоятку.

3. Аккуратно подденьте отверткой края рамки чехла рычага управления коробкой передач в местах расположения ее фиксаторов…

Полезный совет
Для того чтобы не повредить детали, обмотайте лезвие отвертки изоляционной лентой.

4. …и снимите чехол.

5. Выверните два винта верхнего крепления облицовки консоли панели приборов, расположенные слева и справа (второй винт на фото не виден, он расположен симметрично относительно продольной оси автомобиля).

6. Аккуратно подденьте отверткой край левой крышки облицовки консоли в местах расположения ее фиксаторов…

Полезный совет
Для того чтобы не повредить детали, обмотайте лезвие отвертки изоляционной лентой.

7. …и снимите крышку.

8. Выверните два винта крепления облицовки консоли слева и один винт внизу справа (на фото не виден, расположен аналогично нижнему винту слева)…

9. …а затем снимите облицовку консоли панели приборов. 10. Установите детали в порядке, обратном снятию. Бокс для мелких предметов снимайте в следующем порядке. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните по два винта крепления бокса к каркасу, расположенные слева и справа бокса, в его задней…

3. …и передней частях.

4. Откиньте вверх до упора подлокотник и извлеките из бокса съемную накладку его дна.

5. Извлеките из гнезда в задней стенке бокса ящик для мелких предметов, повернув ящик назад и вниз до выхода его пружинного фиксатора из зацепления с краем гнезда бокса.

6. Отсоедините от бокса его заднюю крышку, преодолевая упругое сопротивление ее фиксаторов…

7. …и, отсоединив колодку жгута проводов от розетки для подключения дополнительных электроприборов, снимите крышку.

8. На обратной стороне подлокотника отсоедините колодки жгутов проводов от блока переключателей обогрева передних сидений.

9. Выверните три болта крепления петли подлокотника к боксу…

10. …и снимите подлокотник.

11. Выверните два винта крепления бокса к основанию кузова, расположенные на дне бокса…

12. …и снимите бокс.

13. Установите детали в порядке, обратном снятию.

Источник

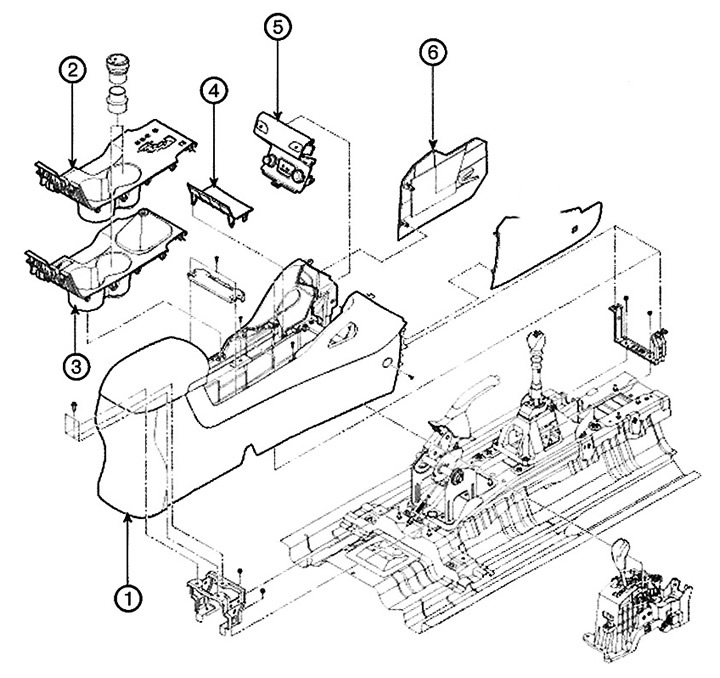

Центральная консоль

1. Напольная консоль
2. Верхняя крышка консоли (автоматическая коробка передач)
3. Верхняя крышка консоли (механическая коробка передач)
4. Полка напольной консоли
5. Лицевая панель напольной консоли
6. Удлинительная боковая крышка

Замена

Примечание:

• Во избежание повреждения облицовки при действиях отверткой с плоским жалом как рычагом, обмотайте отвертку изоляционной лентой. Обклейте также лентой соседние части, требующие защиты.
• Для защиты рук от травм наденьте перчатки.

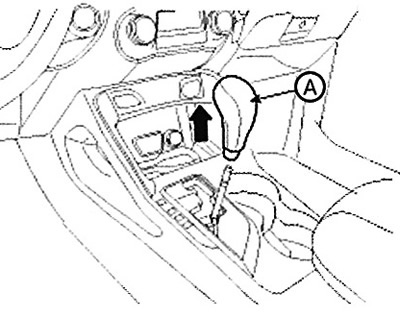

1. Снимите рукоятку (А).

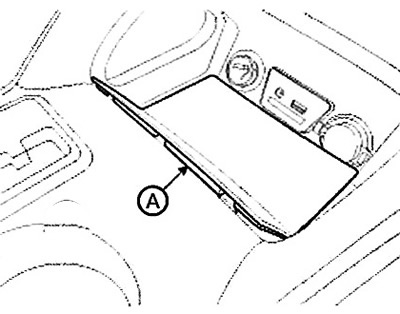

2. Снимите полку (А) напольной кон соли с помощью отвертки.

3. Снимите лицевую панель (А) напольной консоли с помощью отвертки.

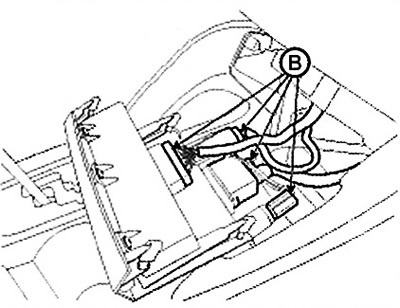

4. Отсоедините разъемы (В).

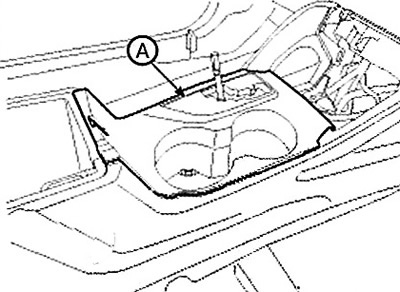

5. Снимите верхнюю крышку (А) кон соли с помощью отвертки.

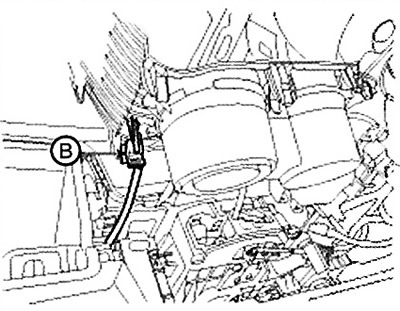

6. Отсоедините разъем (В).

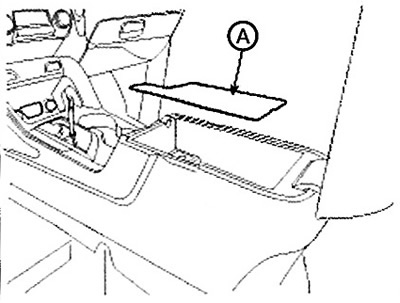

7. Снимите мягкую панель (А) консоли.

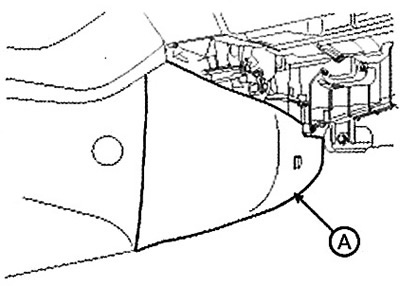

8. Снимите удлинительную боковую крышку (А).

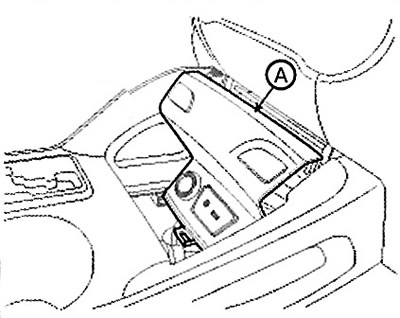

9. Отверните крепежные винты и болты, затем снимите напольную консоль (А) в сборе.

10. Установка производится в обратном порядке.

Примечание: Убедитесь в том, что разъемы подключены правильно. Замените все поврежденные фиксаторы.

Источник

Как снять штатную магнитолу на Хендай Туксон: фото и видео

Многие владельцы Хендай Туксон не довольны штатной магнитолой, а именно поэтому стараются заменить её на более современные и с расширенным функционалом. Статья расскажет, как демонтировать штатную магнитолу с автомобиля своими руками.

Видеоматериал

Видео расскажет о полном и подробном процессе демонтажа штатной магнитолы

Процесс демонтажа

Когда причины рассмотрены, можно перейти непосредственно к процессу снятия штатной магнитолы с Хендай Туксон. Чтобы провести смену, придётся найти отвёртку «крестиком» и нож. Итак, рассмотрим последовательность действий направленных на снятие магнитолы:

Скидываем клемму-минус с АКБ.

Откручиваем ручку КПП и изымаем пластик вместе с чехлом рукоятки КПП. Откручиваем 8 саморезов, 6 в металической алюминиевой раме и два под центральной консолью. Извлекаем алюминиевую раму.

Перемещаемся в салон.

Тянем на себя центральную консоль, отключаем все разъемы и снимаем ее.

Стоит понимать, что потребуется пластиковая лопатка для работ с автомобильным пластиком.

Откручиваем 6 саморезов (по 3 с каждой стороны) и извлекаем магнитолу из панели.

Снимаем облицовку кожуха переключения передач (бороду).

Отвинчиваем 4 болта и 2 самореза держащие магнитолу и извлекаем магнитолу, а также боковые металлические планки.

Демонтируем пластик вокруг магнитолы.

Берем молоток и убираем на планках выпуклости, они будут очень мешать при установке.

Поддеваем магнитолу снизу, чтобы отщёлкнуть крепления.

Подсоединяем ISO разъем.

После этого, продеваем лопаткой между панелью и магнитолой сверху.

Внимание у штатной магнитолы подменены два провода местами, а именно постоянный +12В и +12 от зажигания. Если не хотите чтобы магнитола скидывала параметры после вынимания ключа, поменяйте из местами. У меня было все просто. так как эти провода были на разъемах, переставил и все. У других магнитолах возможно придется обрезать и перекручивать провода. работы на 5 мин.

Не спеша, тянем на себя.

И вытягиваем полностью штатную магнитолу с посадочного места.

Собираем все в обратном порядке.

Теперь можно проводить необходимые манипуляции, ради которых был и задуман весь процесс демонтажа.

Причины демонтажа

Прежде чем рассмотреть непосредственно технологию снятия штатной магнитолы с Хендай Туксон своими руками необходимо понять, какие могут быть причины недовольства автомобилистов.

Рассмотрим основные причины снятия штатной магнитолы:

• Замена старой магнитолы на новую с более расширенными функциями.
• Улучшения качества звучания. В продаже имеются такие аудиосистемы управления, которые могут обновить восприятие звук.
• Замена центральной консоли или других элементов, которые требуют демонтажа магнитолы.
• Другие причины.

Вывод

Снять штатную магнитолу с Хендай Туксон своими руками достаточно просто. Для совершения процесса потребуется совсем немного инструментария и элементарные знания конструкции транспортного средства.
