Измеритель давления топлива уаз

Измеритель давления топлива уаз

Сейчас я не замарачиваюсь, проще в автосервисе на 1-м этаже договориться. 🙂 Но раньше мысли были.
Вариант для стационарной установки датчика. Датчик электрический, тот, что у нас давление масла измеряет. Все есть в продаже. Но. Не проверялось как с компоновкой будет, не будет-ли чего мешать.
1. Кусок шланга от топливного фильтра до топливной рампы заменить на резиновый. Например Волговский.
2. В топливную рампу вкручивается Штуцер датчиков давления масла (http://www.uazbuka.info/?model=438&group=160#), поз. 8.
3. В одно отверстие вкручивается датчик давления масла. Но там резьба стандартная, большинство манометров подойдет.
4. В другое — Штуцер фильтра 31029-1117134-50 (http://www.avtomrk.ru/acat/model19/group55.html#91442).
Причем по 1-му пункту. Что наша топливная рампа, что волговская практически не отличаются, может и резьба на топливопроводе подойдет и топливопровод менять не придется. Тогда можно и временно, только для проверки это все собрать.
Я-то планировал Перенести ФТО под капот, да заменить его на Волговский, он посерьезнее будет. Поэтому и шланги все резиновые, на хомутах.

P.S. А если покупать или изготавливать. Нет там ничего сложного, только резьбы подобрать.
http://www.instservice.ru/en/product/tu-458p/
http://www.vitaservise.ru/cat267/1/2570/. Какая резьба. На фильтре тонкой очистки такая-же.

Когда только начинал заниматься своим нелегким, но очень интересным делом, и спецприблуда была еще не приобретена я делел следующее. В тройник вкрутил датчик давления. К двум другим штуцерам — короткие топливные шланги на хомутах. Дадчик цеплялся к показометру. В топливные шланги переходники (ибо бывают разные виды соединений трубок). Так как давление топлива не шибко большое, то датчика и показометра вполне хватало. Кпроводам питания — два крокодила, которые цапаются на аккумулятор — и вперед, измерять давление топлива. ИМХО (!), выводить показометр на приборку, дабы постоянно мониторить параметр — лишнее. Вот, когда симптомы нехорошие появились — тогда действительно, такой девайс здорово облегчит процесс поиска неисправности. При помощи означенного прибора можно без труда оценить исправность обратного клапана БН, регулятора давтения топлива, состояние «тапка».

Еще забыл сказать, что манометр цепляется либо перед рампой, либо к измерительному порту (если таковой имеется), либо в другие места соединений топливопровода (это, если надо узнать где потерялось давление). Про методику измерений могу отдельно написать. Писать?

Когда только начинал заниматься своим нелегким, но очень интересным делом, и спецприблуда была еще не приобретена я делел следующее. В тройник вкрутил датчик давления. К двум другим штуцерам — короткие топливные шланги на хомутах. Дадчик цеплялся к показометру. В топливные шланги переходники (ибо бывают разные виды соединений трубок). Так как давление топлива не шибко большое, то датчика !

А что за тройник?

А почему это давление должно увеличится?
В системе с обраткой давление в рампе выше чем давление во впускном на определённую величину, зависящую от Регулятора Давления Топлива (РДТ). На ХХ во впускном разряжение и давление в рампе, соответственно, меньше.
А у насоса (исправного) момент на валу зависит от создаваемого им давления. А от момента зависит ток (они пропорциональны).

В общем, лучше это проверить на практике, чем обсуждать. Сложностей, с подключение амперметра, никаких там нет.

В системе с обраткой давление в рампе выше чем давление во впускном на определённую величину, зависящую от Регулятора Давления Топлива (РДТ). На ХХ во впускном разряжение и давление в рампе, соответственно, меньше.
А у насоса (исправного) момент на валу зависит от создаваемого им давления. А от момента зависит ток (они пропорциональны).

В общем, лучше это проверить на практике, чем обсуждать. Сложностей, с подключение амперметра, никаких там нет.
Почти так. Редукционный клапан и открывается позже, что-бы с увеличением расхода, бензина хватало. В итоге, в топливной рампе оно должно быть постоянным.
А реально, и это проверено на практике, оно уменьшается. Проверено и не один раз. И чем больше, тем больше насос намекает о замене ;).

А увеличение тока. Как минимум в машинах с нестабильным напряжением, с увеличением оборотов увеличивается напряжение.

А что за тройник?

Взял какой-то тройник от системы охлаждения, латунью припаял туды обломок от маслянного тройника, куда у ЗМЗ датчики вворачиваются. В этот обломок датчик ввернул, на остальные концы шланги одел. Ну,вот так, как-то.

Процедура довольно простая. После подключения манометра к топливной системе нужно включить зажигание и смотреть в прибор:). Давление должно довольно шустро возрастать до 3-х очков (у ЗМЗ — 409 Евро-3 — до 4-х). Если давление растет медленно, но достигает расчетного значения, то скорее всего забит т.н. «тапок», т.е. фильтр-приемник бензонасоса. Если давление медленно растет и до расчетного значения не доходит, то не исключено, что прохудилась трубка от самого насоса до штуцера на крышке модуля ЭБН. Но это довольно редко бывает. Скорее всего, сам ЭБН — в печку. После того, как отработает насос, давление топлива немного уменьшается (примерно на 0,3-0,5 атм.). Если давление падает до нуля, то скорее всего умер обратный клапан бензонасоса. Если давление быстро растет, но до расчетного значения не доходит, то помер РДТ. Если давление после того, как отработает БН падает медленно и в течение 10 минут опускается ниже 2 атм. (у систем с РДТ в баке — ниже 3-х атм.), то скорее всего виноват РДТ (он еще только начал свой путь на помойку).
Теперь запускаем дрыгатель. И опять смотрим в показометр:). У систем с РДТ на рампе давление должно расти до 3 атм. пропорционально изменению вакуума в коллекторе. Если не растет, то скорее всего, проблема в производительности ЭБН. Гораздо реже проблема прячется в РДТ. У систем с РДТ в модуле давление стабильно всегда. Если на разгазовке давление падает, то опять же проблема в производиительности ЭБН.

Источник

Диагностика по давлению топлива

© Алексей Пахомов, aka Is_ 18 , г.Ижевск

Давление топлива – один из самых важных с точки зрения диагностики параметров двигателя. От него зависит состав смеси, а следовательно, и поведение автомобиля в различных режимах. Попробуем свести в систему методы диагностики по давлению топлива.

Естественно, для работы потребуется топливный манометр. Лучше всего приобрести прибор с крупной удобочитаемой шкалой, предел измерения – 5 – 6 кгс/см 2 . Например, такой, как на фото. Использование манометров с пределом до 10 – 12 кгс/см 2 , применяемых при диагностике иномарок, вряд ли целесообразно из-за относительной неточности в диапазоне 2 – 3 кгс/см 2 .
Итак, подключаем манометр и диагностический сканер.

1 . Первым делом оцениваем работу регулятора давления. Для этого на неработающем двигателе включаем насос. Манометр должен показать 3 . 0 +/- 0 . 2 кгс/см 2 . Если давление ниже 2 . 8 кгс/см 2 , лучше поменять РДТ, потому что на мощностных режимах машина будет туповата. Окончательный приговор РДТ выносим только после следующего пункта.

2 . Далее проверяем давление нулевой подачи. Название параметра говорит само за себя – это давление, развиваемое насосом, как говорят, «на пробку», то есть топливо при этом не подается. Косвенно этот параметр говорит об остаточном ресурсе насоса, при износе он постепенно уменьшается.

Итак, берем круглогубцы и пережимаем «обратку». Сделать это нужно достаточно резко. Стрелка манометра должна буквально метнуться к предельному значению. Если она поднимается медленно, то, возможно, забит топливный фильтр или сетка бензоприемника. Само же предельное значение говорит о многом. Если насос новый, оно достигнет 5 – 6 кгс/см 2 , а на насосах производства Чехии – до 7 кгс/см 2 . В любом случае, если давление превысило 5 кгс/см 2 , то насос обладает достаточным ресурсом. В мануалах приводятся различные значения давления нулевой подачи, при которых насос якобы требует замены. Но на практике, если насос «на пробку» давит хотя бы 4 кгс/см 2 , ему еще ездить и ездить. Реально клиенты жалуются на тупизну автомобиля, когда этот параметр уже не дотягивает до трех «очков».

3 . Выключаем насос. Давление должно упасть примерно на 0 . 7 кгс/см 2 и остаться на этом уровне. Если сразу падает на ноль, то либо неисправен обратный клапан насоса, либо РДТ. Этот дефект, конечно, не смертелен, и часто устраняется кратковременным пережатием «обратки». Если выяснится, что «виноват» РДТ, его можно заменить, но менять из-за обратного клапана бензонасос не представляется целесообразным, во всяком случае, по мнению клиентов.

4 . Заводим двигатель. Внимательно следим за стрелкой манометра. Вот здесь-то и пригодится крупная шкала. Стрелка может слегка дрожать, это следствие больших пульсаций абсолютного давления (давления во впускном ресивере). Эти пульсации – тема отдельного разговора, пока что забудем о них. Но если стрелка не дрожит, а «гуляет», причем в достаточно широких пределах (до 0 . 3 кгс/см 2 ), то наверняка забита сеточка бензоприемника. Например, так на фото. (прим. от Sим – это еще не самый экстремальный вариант – более «крутые» случаи смотрите ЗДЕСЬ)

5 . На заведенном двигателе давление будет около 2 . 3 кгс/см 2 . Если снять с РДТ вакуумный шланг, резко поднимется до 3 кгс/см 2 (либо до того значения, которое получили в п. 1 ). Надеваем шланг обратно. Плавно поднимаем обороты примерно до 3000 . Если при этом давление будет постепенно падать, то это еще один признак «мертвого» насоса.

6 . Можно еще проверить производительность, открутив подающий топливопровод и подав питание на бензонасос. За минуту должно набежать около 1 . 5 литра. Честно говоря, за всю свою практику никогда этого не делал, как-то обходился показаниями манометра.

7 . Самый экстремальный вариант – давление около 1 «очка» и неровный звук работы насоса. Причина – нет бензина в баке. Не смешно. Раз в месяц регулярно отправляю машины на заправку.

Вот и вся нехитрая наука. Если бензобак пришлось-таки разбирать, есть смысл заглянуть в него с фонариком. На дне обнаружится вода, лохмотья грязи, песок и прочие лишние субстанции. Их нужно удалить грушей. А лучше, если есть, вакуумной установкой для замены масла. Раз уж вспомнили о баке – еще один совет. Чтобы зимой бензобак не превращался в лепешку, просверлите его крышку с обратной стороны. Метод тупой и не всеми специалистами признаваемый, но радикально действенный. Удачи!

Источник

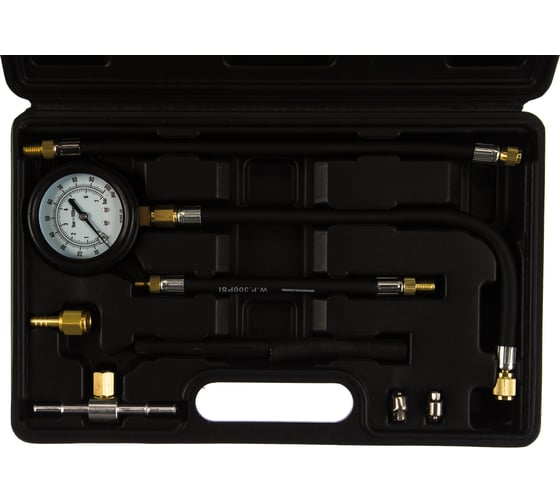

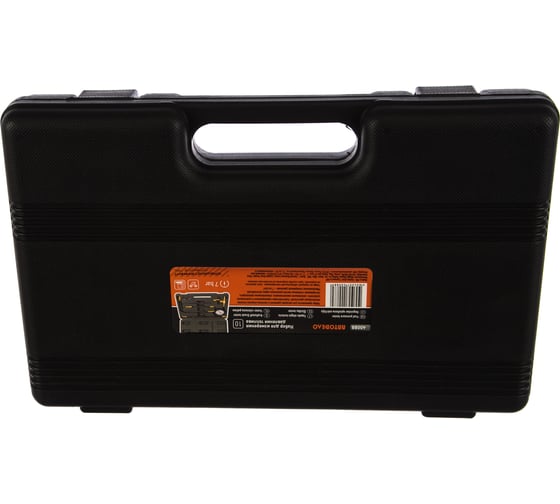

Измеритель давления топлива АвтоDело 40088 13644

• на инструмент серии “ПРОФЕССИОНАЛ” — пожизненная гарантия (ограничена сроком полного физического износа);
• на инструмент шарнирно-губцевый, ключи торцевые баллонные, ключи торцевые трубчатые — 3 года;
• на весь остальной ассортимент — 5 лет.

• на инструмент серии “ПРОФЕССИОНАЛ” — пожизненная гарантия (ограничена сроком полного физического износа);
• на инструмент шарнирно-губцевый, ключи торцевые баллонные, ключи торцевые трубчатые — 3 года;
• на весь остальной ассортимент — 5 лет.

Спишите до 675 р. бонусами Начислим 16 бонусов

• На складе: 77 шт.
• Самовывоз: 1 ноября, после 12:00, в 40 магазинах
• Курьером: 2 ноября, от 190 р.

Измеритель давления топлива АвтоDело 40088 13644 оптимален для диагностики транспортных средств. Устройство подходит для использования в гараже, автомобильной мастерской или станции технического обслуживания.

Измеритель оптимален для автомобилей всех торговых марок, оснащенных инжекторными двигателями.

Особенности модели:

• шкала рассчитана на максимальный показатель 7 кгс/м²;
• резиновый чехол защищает манометр от механического воздействия;
• в комплекте есть резиновые шланги с резьбовыми наконечниками и переходники;
• с измерителем поставляется пластиковый кейс для компактного хранения и удобства переноски.

Технические характеристики измерителя давления топлива Автоdело 4008813644

• на инструмент серии “ПРОФЕССИОНАЛ” — пожизненная гарантия (ограничена сроком полного физического износа);
• на инструмент шарнирно-губцевый, ключи торцевые баллонные, ключи торцевые трубчатые — 3 года;
• на весь остальной ассортимент — 5 лет.

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

• Россия — родина бренда

Комплектация

• Измеритель давления топлива
• Переходники и резиновые шланги с резьбовыми наконечниками
• Кейс

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 1,20
• Длина, мм: 340
• Ширина, мм: 220
• Высота, мм: 65

Документация

Сервисное обслуживание

• на инструмент серии “ПРОФЕССИОНАЛ” — пожизненная гарантия (ограничена сроком полного физического износа);
• на инструмент шарнирно-губцевый, ключи торцевые баллонные, ключи торцевые трубчатые — 3 года;
• на весь остальной ассортимент — 5 лет.

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Источник

Змз 409 как проверить давление в рампе

Схема подачи топлива

Система подачи топлива в машине

Топливная система УАЗ представлена в виде нескольких агрегатов, в том числе и топливного насоса. К последнему устройству топливо поступает из левого бака через специальную трубку, которая установлена на датчике топлива УАЗ “буханка”. При необходимости левый бак пополняется автоматически за счет правой емкости. Необходимо отметить, что инжектор предполагает расходование топлива сначала из правого бака.

В топливной системе данного типа предусмотрена дополнительная магистраль слива жидкости в левый бак. В этой системе установлен струйный насос, который способствует перекачке топлива из правой емкости в левую. Инжекторный двигатель в данном случае работает за счет энергии сливаемой жидкости.

Необходимо отметить, что благодаря герметичности исключается возможность подтекания топлива и его испарения. Между наливной трубой правого бака и атмосферой имеется блок с клапанами. Этот агрегат инжектора установлен под капотом на радиаторе.

Учитывая конструктивные особенности системы подачи топлива, автомеханики рекомендуют следующее:

Работы по ремонту топливной системы и установке инжектора не проводятся в вышеуказанные моменты. Первоначально потребуется снизить давление и ослабить пробку на соответствующем фильтре.

Измерение давления в топливной рампе ЗМЗ 409

Для начала рекомендуем проверить надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки). Проверить давление топлива в системе питания можно только манометром со шлангом для подключения к топливной рампе.

1. Включите зажигание и прислушайтесь — вы должны услышать звук работы электробензонасоса в течение нескольких секунд. Если звук работы электробензонасоса не слышен, проверьте электрическую цепь питания насоса.
2. Снизьте давление в системе питания.
3. Подключите манометр с пределом измерения не менее 5 кгс/см2 в разрыв трубопровода от топливного насоса к топливной магистрали, подсоедините к электробензонасосу колодку жгута проводов, отсоединенную при снижении давления, и пустите двигатель. При работающем на холостом ходу двигателе давление в трубопроводе должно быть не менее 3 кгс/см2.

Возможны следующие причины снижения давления:

• неисправен регулятор давления топлива;
• засорены топливные фильтры;
• неисправен электробензонасос.

Составные элементы

Система подачи топлива УАЗа инжектора включает в себя 2 бачка, приемные трубки и фильтры. Необходимо отметить, что каждый бак имеет глухую пробку, в ее задачи входит обеспечение герметичности данной емкости. Под капотом автомобиля находится клапан бензобака. Он поддерживает постоянное давление в баке.

Что касается струйного насоса, то он представляет собой инжектор с проточным каналом, подключенным к трубопроводу слива жидкости в левую емкость. К правой емкости подключен инжекционный канал. Рассматриваемый агрегат установлен на раме левого лонжерона.

Форсунка является важным элементом топливной системы “буханки”. Она имеет гидравлический клапан с соответствующим приводом. Это устройство предназначено для дозировки и тонкого распыления топлива в сторону впускного клапана цилиндра. Форсунки нужно устанавливать справа на мотор в предусмотренные отверстия. Для подключения форсунок используют двухконтактную розетку с защелками и пазом.

Самостоятельная чистка

Чаще всего требуется ремонт бензонасоса

Зачастую неполадки в работе топливной системы связаны с выходом из строя форсунок. Данные агрегаты легко можно очистить дома. Для этого потребуется специальная жидкость для промывания инжектора, бензин, этиловый либо изопропиловый спирт, ультразвуковая ванна. Последний агрегат оснащен генератором, батареей и усилителем. На дне находится излучатель импульсов. Необходимо учесть, что ванны могут иметь разную емкость и мощность.

Чтобы очистить форсунки, потребуется сделать раствор. Затем детали помещаются в данную жидкость на 10 минут. Для их очистки используют кисточку. У шприца отрезают нос и надевают его на форсунку. Промывка набирается и сливается в другую емкость.

В среднем подобная очистка каждой форсунки занимает не более 5 минут. Далее проводится ультразвуковая обработка деталей. Их нужно погружать в ванну частично и только в подвешенном состоянии. Автомеханики допускают полное опускание форсунок в такой раствор. Если температура жидкости составляет 40°С, тогда их можно помещать в нее на 10 минут.

Успешная очистка позволит быстро избавиться от проблем, которые ранее возникали при запуске УАЗа инжектора. Правильная работа форсунок обеспечивает нормальное функционирование КПП и возрастание максимальной скорости.

Как выставить метки ГРМ 409 УАЗ Патриот

Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.

В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.

Где расположена цепь

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.

Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются следующие симптомы:

Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.

Установка распредвалов по меткам

Чтобы установить распредвалы по меткам, необходимо сделать следующее:

Похожая статья Высокие обороты двигателя на холостом ходу

Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.

Теперь поговорим о том, какой должна быть идеальная фаза.

Идеальная фаза

Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.

Метки ГРМ и затяжка

После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.

К сведенью! Примерная затяжка происходит с силой от 4,6 кгс/м до 7,4 кгс/м. Распределительные валы необходимо удерживать от вращения во время затяжки.

Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.

Способы и признаки обнаружения неисправностей вакуумного усилителя тормозов

1. Например. Запустить двигатель, а по прошествии нескольких минут заглушить его. Потом сколько-нибудь раз с обычным усилием нажать на педаль тормоза. При исправном усилителе в момент первого нажатия педаль выжмётся, как полагается, до упора. Система сработает, и создавшийся вакуум притянет диафрагму, которая помогает толкать через шток поршень главного тормозного цилиндра. Дальше клапан сравняет давление в камере с атмосферным. Во время второго и последующих нажатий педали разряжению браться будет неоткуда, отчего ход педали будет становиться всё меньше и меньше. Если между первоначальным и дальнейшими нажатиями на педаль разницы не чувствуется, то ясно: данный прибор дополнительное усилие в главном тормозном цилиндре не обеспечивает.
2. Вслед за проделанным опытом нелишне выполнить ещё один. Двигатель выключен. Педаль тормоза сколько-нибудь раз подряд нажата. Её ход о чём-то засвидетельствовал. Либо результаты эксперимента показались неубедительными, либо появилось желание произвести контрольную апробацию. Производятся следующие действия. Выжимается педаль тормоза, и при нажатой педали заводится двигатель. При исправном вакуумном усилителе в его вакуумной камере образовывается разряжение, из-за чего мембрана давит на шток, шток тянет за собой толкатель, соединённый с педалью, и последняя слегка опускается.

В случае, когда педаль осталась на месте, делается вывод: ожидаемая цепочка событий не состоялась ввиду неисправности вакуумного усилителя тормозов. Подобные проверки выявляют существенные поломки детали.

Очередное испытание даёт возможность определить наличие небольших утечек воздуха. При работающем моторе автомобиля следует нажать на педаль тормоза, после чего, не отпуская её, заглушить двигатель. Удерживать педаль в таком же положении в течение полуминуты. По причине нарушения герметичности усилителя давление в вакуумной камере станет повышаться. Диафрагма под влиянием возвратной пружины, лишившись поддержки силы, уравновешивающей её позицию, будет давить на толкатель, и поднимать тормозную педаль.

Если этого не наблюдается, значит, неисправности отсутствуют, и вакуумный усилитель тормозов работает нормально. В любом случае, при возникновении необходимости ремонта какого бы то ни было узла тормозов, учитывается, что второго шанса на починку может и не представиться, поэтому за содействием в диагностике и ремонте обращаются к профессионалам автосервиса. Они могут произвести .

Гидравлический привод тормозов и сцепления автомобилей содержит узел, облегчающий управление этими системами — вакуумный усилитель. Все о вакуумных усилителях тормозов и сцепления, их типах и конструкции, а также о подборе, ремонте и замене этих агрегатов — читайте в представленной на сайте статье.

представленной на сайте статье. Что такое вакуумный усилитель? Вакуумный усилитель (ВУ) — узел тормозной системы и сцепления с гидравлическим приводом колесных транспортных средств; пневмомеханическое устройство, обеспечивающее повышение усилия на педали тормоза или сцепления за счет разницы давлений воздуха в изолированных полостях. Тормозная система с гидравлическим приводом, используемая на большинстве легковых автомобилей и многих грузовиках, имеет серьезный недостаток — для выполнения торможения водителю приходится прилагать значительное усилие на педаль. Это приводит к повышенной утомляемости водителя и создает опасные ситуации при движении. Та же проблема наблюдается и в сцеплении с гидравлическим приводом, которым оснащаются многие грузовые транспортные средства. В обоих случаях проблема решается применением одного пневмомеханического агрегата — вакуумного усилителя тормозов и сцепления. ВУ выступает промежуточным звеном между п

Вакуумный усилитель тормозов: останавливаем машину без усилий

Торможение автомобиля иногда требует приложения большого усилия на педаль, что приводит к утомляемости водителя и несет в себе потенциальную угрозу — в какой-то момент у водителя просто не хватит сил для нормального торможения. Решает все эти проблемы специальный узел — вакуумный усилитель тормозов. О том, что это такое, о работе усилителя и его эксплуатации читайте в данной статье. и, то останавливается и движение диафрагмы, а вместе с ней и движение поршня — тормозная система затормаживает колеса автомобиля, и готова отозваться на любое движение педали тормоза. При отпускании педали следящий клапан вновь перекрывает атмосферный канал и открывает вакуумный канал, давление в камерах выравнивается, и система приходит к первоначальному состоянию. Возврат поршня тормозного цилиндра и диафрагмы в начальное положение обеспечивается возвратной пружиной в корпусе усилителя. Необходимо отметить, что вакуумный усилитель тормозов не «выключается» просто так после остановки или поломки двигателя — это обеспечивает обратный клапан в вакуумной камере. Клапан дает возможность только выходить воздуху из камеры, но стоит двигателю заглохнуть (или остановиться насосу), как клапан из-за возросшего с обратной стороны давления закроется, и будет препятствовать росту давления в камере. Интересно, что эффективность вакуумного усилителя тормозов зависит от

Описание обслуживания

Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л. Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта технического обслуживания ничем не отличается от 409-го, и выглядит примерно так:

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи из-под неё.

Регулятор давления УАЗ-3160 колдун (РК1006С3) Фенокс

В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:

452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.

17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”

01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”

105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.

Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.

Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:

01 – 1-ый взаимозаменяемый вариант

02 – 2-рой взаимозаменяемый вариант

09 – 9-тый взаимозаменяемый вариант

10 – 1-ый невзаимозаменяемый вариант

11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10

12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10

20 – 2-рой невзаимозаменяемый вариант

21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20

Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.

Составные элементы

Система подачи топлива УАЗа инжектора включает в себя 2 бачка, приемные трубки и фильтры. Необходимо отметить, что каждый бак имеет глухую пробку, в ее задачи входит обеспечение герметичности данной емкости. Под капотом автомобиля находится клапан бензобака. Он поддерживает постоянное давление в баке.

Что касается струйного насоса, то он представляет собой инжектор с проточным каналом, подключенным к трубопроводу слива жидкости в левую емкость. К правой емкости подключен инжекционный канал. Рассматриваемый агрегат установлен на раме левого лонжерона.

Форсунка является важным элементом топливной системы «буханки». Она имеет гидравлический клапан с соответствующим приводом. Это устройство предназначено для дозировки и тонкого распыления топлива в сторону впускного клапана цилиндра. Форсунки нужно устанавливать справа на мотор в предусмотренные отверстия. Для подключения форсунок используют двухконтактную розетку с защелками и пазом.

На автомобилях Уаз Хантер с двигателем ЗМЗ-409 Евро-2 применена система питания топливом без крана переключения топливных баков. Подача топлива осуществляется погружным электробензонасосом (погружным модулем) установленным в правом топливном баке.

Система питания топливом двигателя ЗМЗ-409 на УАЗ-315195 Хантер.

Из топливных баков, через фильтр тонкой очистки топливо поступает в топливную рампу, относительное давление в которой поддерживается регулятором давления на уровне 300 кПа. Повышенное давление топлива исключает появление пузырьков воздуха и паров бензина в топливопроводе, которые мешают нормальной работе форсунок.

Топливные форсунки представляющие собой быстродействующие точные клапаны (нормально закрыты), открываются, впрыскивая топливо во впускную трубу двигателя. Открытие-закрытие форсунок осуществляется автоматически по циклограмме работы соответствующих выходных каналов электронного блока управления.

Форсунки впрыскивают топливо на горячие и закрытые впускные клапаны двигателя, что улучшает качество топливо-воздушной смеси. Длительность и фазу впрыска топлива блок управления устанавливает в зависимости от режима работы двигателя, оборотов коленчатого вала и нагрузки.

УАЗ Patriot TrahtorWagen › Бортжурнал › Регулятор Давления Топлива: Причина Провалов

Доброго времени суток.
Понемногу начинаю выковыривать истину их глубин конструктивных дебрей УАЗа и попутно делюсь опытом. Сегодня история про провалы на высоких нагрузках и в жаркую погоду. Итак, поехали! После ревизии топливной системы упомянутой ЗДЕСЬ я пришел к выводу что причина провалов явно не там. Бак вымыл, топливозаборный стакан вымыл, сеточку насоса купил новую (такую не нашел, подошла девяточная или типа того), попутно намазав кронштейны крепления бака мастикой поставил его на место. Фильтр топливный, естественно, тоже заменил. Пришло время продолжать поиски. Поскольку провалы явно были похожи на нехватку топлива, у меня остался последний подозреваемый – регулятор давления топлива.

Для проверки регулятора нужно подключить манометр в разрыв подающей магистрали. Подключил, насос накачал 3 бара. Завел, 3.2 стабильно. Погазовал – тоже стабильно. А стабильно, потому что или завод, или некие рукожопы до меня не подключили вакуумный шланг который так и болтался где-то под впускным коллектором. Нашел его, подключил. На хх 2.8, при открытии дросселя 3.2. Все правильно, все отлично… Но есть одно НО… После остановки двигателя давление сразу падало до нуля. Тут 2 варианта: либо клапан в насосе, либо, РДТ. Клапан в насосе очень прост и редко выходит из строя. Хотя у меня на установке был кран, позволяющий отсечь рампу, так что я и его проверил – держит. Снял РДТ, подул в него – дуется свободно. Вот и попался!

Что же происходило.

Независимо от давления регулятор постоянно сбрасывал некоторое количество бензина в обратку. При том способность держать правильное давление сохранялась. А проявлялось это все только тогда, когда бензин нагревался и со снижением вязкости производительность насоса несколько уменьшалась. И если в этих условиях дать газ в пол, бензина уже не хватало, давление в рампе проседало, вызывая провал. Ситуацию усложняет еще то, что РДТ может заедать в разных положениях, делая неисправность блуждающей и очень трудно диагностируемой. Я по нем отверткой постучал – он закрылся. Вот такая вот мерзкая штуковина.

Короче, купил я новый регулятор, думаю на этом с провалами покончено. Еще может для интереса старый вскрою, странно почему он так зависал…

Технические характеристики

Прежде чем начать рассматривать неисправности и ремонт силовых агрегатов для УАЗ Патриот необходимо знать, какими техническими характеристиками они обладают. Многие автолюбители довольно хорошо знакомы с агрегатами ЗМЗ, а вот мотор Iveco — встречается крайне редко.

Рассмотрим, какие технические характеристики у силовых агрегатов, устанавливаемых на Патриоты:

ЗМЗ 514.32

Наименование	Характеристика
Тип	Рядный
Топливо	Дизель
Объем	2,3 (2287 см. куб.) литра
Мощность	116 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	87,0 мм
Расход	12,5 литра на 100 км
Охлаждение	Жидкостное, принудительное
Эконорма	Евро — 3
Порядок работы цилиндров	1-3-4-2

Iveco F1A

Наименование	Характеристика
Тип	Рядный
Топливо	Дизель
Система впрыска	ТНВД Common Rail
Объем	2,2 (2235 см. куб.) литра
Мощность	114 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	94,0 мм
Расход	9,5 литра на 100 км
Охлаждение	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Бензиновые варианты ЗМЗ 409

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность двигателя	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Ресурс двигателя	250-300 тыс. км
Порядок работы цилиндров	1-3-4-2

На УАЗ патриот устанавливались модификации оригинального двигателя:

Все автомобили оснащались 5-ступенчатой МКПП, фирмы Dymos (Корея). Раздаточная коробка электро-механическая, 2-ступенчатая с электрическим приводом (I-1, II-2,542) фирмы Dymos (Корея).

Недостатки системы:

При очень низких температурах существует вероятность замерзания топлива в банджо-болтах и переливном шланге, что приведёт к невозможности перетекания топлива из бака в бак и уравновешиванию давления в основном баке с атмосферным. Если основной бак закрывается максимально герметично, а давление в нём не может уравняться с атмосферным — будет происходить внешнее сдавливание бака. Бак будет сжиматься внутрь. При большом количестве циклов сжатия и разжатия, основной бак может треснуть. Чтобы этого избежать, при замерзании шланга, достаточно просто открыть доступ воздуха в бак: открыть сообщение бака с атмосферой через топливоприемник (трубка «Air») или установив крышку с дополнительного бака (с клапаном

, доступ атм. воздуха в баки осуществляется через нее).
