Стояночный тормоз Jeep Compass с 2006 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Jeep Compass , прокачка тормозов Jeep Compass , схема тормозной системы Jeep Compass , ремонт тормозной системы Jeep Compass , неисправности тормозной системы Jeep Compass

5. Стояночный тормоз

Трос стояночной тормозной системы

Снятие и установка

Снятие

1. Отсоединить и изолировать отрицательную клемму аккумуляторной батареи.

2. Заблокировать колеса, для предотвращения самопроизвольного движения автомобиля при отключенном стояночном тормозе.

3. Снять центральную панель.

4. Ослабить и опустить рычаг стояночного тормоза.

5. Отпустить регулировочную гайку натяжителя рычага стояночного тормоза.

6. Снять трос стояночного тормоза (3) с корректора троса стояночной тормозной системы (2), как показано на рисунке ниже.

7. Снять заднюю подушку сиденья (подробнее, см. соответствующий раздел в главе Кузов).

8. Поднять и свернуть заднюю часть напольного покрытия (1), после чего вытянуть трос стояночного тормоза (4), показанный на рисунке ниже.

9. Установить 13 мм торцевой ключ (2) под фиксатор любого, правого (3) или левого (5), троса стояночного тормоза, как показано на рисунке ниже. Нажать на ключ, до тех пор, пока крепежные пальцы разомкнуться.

10. Поднять и зафиксировать автомобиль в сборе. Убедиться в надежности фиксации автомобиля в сборе.

11. Отвернуть гайки крепления колеса, затем снять колесо.

12. Снять тормозные колодки стояночной тормозной системы (подробнее, см. соответствующий раздел в данной главе).

13. Извлечь штифт (1) крепления троса стояночного тормоза (2) к тормозному щитку (3).

14. Извлечь трос стояночного тормоза из тормозного щитка и отверстия шарнирной тяги.

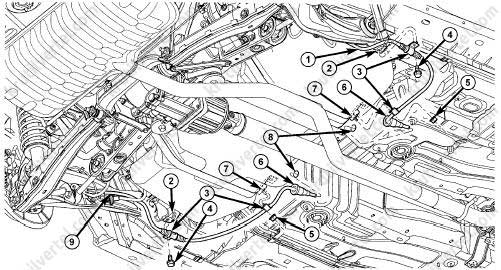

15. Выкрутить винт (4) крепления зажима (3) троса стояночного тормоза к кузову автомобиля (2), как показано на рисунке ниже.

16. Отвернуть гайку (5) крепления зажима (3) троса стояночного тормоза к монтажной ленте топливного бака (7), показанной на рисунке ниже.

17. Снять трос стояночного тормоза (1 — правый трос, 9 – левый трос) с уплотнением (6) через отверстие (8) в днище транспортного средства.

Установка

1. Протянуть трос стояночного тормоза с уплотнением (6) через отверстие (8) в днище транспортного средства, как показано на рисунке ниже.

2. Установить зажим крепления (3) троса на монтажной ленте топливного бака (7), после чего установить гайку крепления (5).

3. Установить зажим крепления (3) троса и установить винт (4) крепления троса (1 – правый трос, 9 — левый трос) к кузову автомобиля (2), как показано на рисунке ниже.

4. Вставить трос стояночного тормоза через отверстие в шарнирной тяге и тормозном щитке.

5. Установить штифт крепления троса стояночного тормоза к тормозному щитку.

6. Установить тормозные колодки стояночного тормоза (подробнее, см. соответствующий раздел в данной главе).

7. Установить колеса. Установить и затянуть крепежные гайки колес моментом 135 Н·м.

8. Опустить автомобиль в сборе.

9. Заблокировать колеса, для предотвращения самопроизвольного движения автомобиля при отключенном стояночном тормозе.

10. Протянуть трос стояночного тормоза под напольным покрытием, к монтажному кронштейну (4) на днище автомобиля. Вставить трос стояночного тормоза (3) в монтажный кронштейн. Нажать на трос, до тех пор, пока крепежные пальцы сомкнутся.

Внимание: При обслуживании троса стояночной системы или рычага стояночной системы должен быть установлен новый корректор троса.

11. Установить новый корректор (2) троса стояночной тормозной системы.

12. Установить задние тросы стояночной тормозной системы (3) в корректор троса стояночной тормозной системы.

13. Убедиться, что тросы стояночной тормозной системы установлены в корректоре должным образом.

14. Отрегулировать натяжение троса стояночного тормоза.

15. Поднять автомобиль в сборе так, чтобы задние колеса немного касались поверхности.

16. Проверить задние колеса, они должны вращаться без препятствий.

17. Привести в действие стояночный тормоз. Проверить задние колеса. Они не должны вращаться.

18. Опустить рычаг стояночного тормоза. Проверить задние колеса. Они должны вращаться без препятствий.

19. Привести в действие стояночный тормоз.

20. Опустить автомобиль в сборе.

21. Установить центральную панель.

22. Убрать фиксирующие подставки из-под колес.

23. Подсоединить отрицательную клемму аккумуляторной батареи.

Рычаг стояночного тормоза

Снятие и установка

Снятие

1. Отсоединить и изолировать отрицательную клемму аккумуляторной батареи.

2. Заблокировать колеса, для предотвращения самопроизвольного движения автомобиля при отключенном стояночном тормозе.

3. Снять центральную панель.

4. Ослабить и опустить рычаг стояночного тормоза.

5. Отпустить регулировочную гайку натяжителя рычага стояночного тормоза.

6. Снять трос стояночного тормоза (3) с корректора троса стояночной тормозной системы (2), как показано на рисунке ниже.

7. Отсоединить разъем жгута электропроводки (2) от выключателя стояночного тормоза (3), как показано на рисунке ниже.

8. Отвернуть гайки (1) крепления рычага стояночного тормоза (6) к панели кузова автомобиля.

9. Снять рычаг стояночного тормоза (6) в сборе, как показано на рисунке ниже.

Установка

1. Установить рычаг стояночного тормоза (6) на монтажные шпильки (5) на панели кузова. Установить и затянуть гайки крепления с моментом затяжки 28 Н·м.

2. Подсоединить разъем жгута электропроводки (2) к выключателю стояночного тормоза (3), как показано на рисунке ниже.

Внимание: При обслуживании троса стояночной системы или рычага стояночной системы должен быть установлен новый корректор троса.

3. Установить новый корректор (2) троса стояночной тормозной системы.

4. Установить задние тросы стояночной тормозной системы (3) в корректор троса стояночной тормозной системы.

5. Убедиться, что тросы стояночной тормозной системы установлены в корректоре должным образом.

6. Отрегулировать натяжение троса стояночной тормозной системы.

7. Поднять автомобиль в сборе, так чтобы задние колеса еле касались пола.

8. Проверить задние колеса, они должны вращаться без препятствий.

9. Привести в действие стояночный тормоз. Проверить задние колеса. Они не должны вращаться.

10. Опустить рычаг стояночного тормоза. Проверить задние колеса. Они должны вращаться без препятствий.

11. Привести в действие стояночный тормоз.

12. Опустить автомобиль в сборе.

13. Установить центральную панель.

14. Убрать фиксирующие подставки из-под колес.

15. Подсоединить отрицательную клемму аккумуляторной батареи.

Тормозные колодки стояночного тормоза

Снятие и установка

Снятие

1. Поднять и зафиксировать автомобиль в сборе. Убедиться в надежности фиксации автомобиля.

2. Снять задний тормозной диск (3), показанный на рисунке ниже.

3. Проворачивать регулировочное колесо тормозных колодок, пока регулятор окажется на самом коротком расстоянии.

4. Снять верхнюю возвратную пружину (1) с опорного пальца (3) и задней тормозной колодки, как показано на рисунке ниже.

5. Снять верхнюю возвратную пружину (2) с опорного пальца (3) и передней тормозной колодки.

6. Снять прижимные пружины тормозных колодок и штифты (1, 2), показанные на рисунке ниже. Повернуть штифты на 90°.

7. Снять трос стояночного тормоза с рычага на задней стояночной тормозной колодке, как показано на рисунке ниже.

8. Снять тормозные колодки (2, 6), регулятор (5) и нижнюю возвратную пружину (3) в сборе с тормозного щитка.

9. В случае необходимости, снять стойку (1), показанную на рисунке ниже.

10. Снять нижнюю возвратную пружину (3) и регулятор (5) с тормозных колодок (2, 6).

Установка

1. Установить нижнюю возвратную пружину и регулятор между тормозными колодками стояночного тормоза. Задняя тормозная колодка имеет рычаг, вмонтированный с внутренней стороны.

2. Установить стойку, если она была демонтирована.

3. Установить тормозные колодки, регулятор и нижнюю возвратную пружину на тормозной щиток и опору. Убедиться, что стойка установлена между передней колодкой и рычагом на задней тормозной колодке.

4. Установить трос стояночного тормоза в рычаг на тормозной колодке стояночного тормоза.

5. Установить прижимную пружину и штифты на тормозную колодку. Повернуть штифты на 90° в обратную сторону (в первоначальное положение).

6. Установить переднюю верхнюю возвратную пружину удерживая переднюю тормозную колодку и опорный палец.

7. Установить заднюю верхнюю возвратную пружину удерживая заднюю тормозную колодку и опорный палец.

8. Измерить внутренний диаметр тормозного барабана стояночного тормоза, используя прибор для измерения тормозных колодок (1) (специальное приспособление C-3919), как показано на рисунке ниже.

9. Поместить прибор (2) на самое широкое расстояние между тормозными колодками (1), как показано на рисунке ниже.

10. Используя регулировочное колеса, отрегулировать расстояние между тормозными колодками.

11. Установить задний тормозной диск (3) и установить соединяющие гайки крепления колеса, удерживать их в фиксированном положении до конца регулировочных работ.

12. Извлечь резиновую заглушку из отверстия (1) в передней части диска.

13. Используя отверстие (1) в передней части диска, произвести финальную регулировку тормозных колодок, при необходимости.

14. Установить резиновую заглушку на место.

15. Снять крепежные гайки колес и закончить установку тормозного диска (3).

16. Опустить автомобиль в сборе.

17. Убедиться в надлежащей работе стояночной тормозной системы.

Проверка выключателя стояночного тормоза

1. Снять покрытие тоннеля и отсоединить разъем от выключателя.

2. Проверить непрерывность цепи между положительным выводом и «массой» кузова:

• При поднятом рычаге стояночного тормоза цепь должна быть замкнута.
• При опущенном рычаге стояночного тормоза цепь должна быть разомкнута.

Источник
