Обзор Jeep Grand Cherokee WJ

В 2010 году я уже мог позволить себе разориться на восьмилетний «гранд» и есть отваренную лебеду только по будням, в выходные позволяя закупить немного косточек из супового набора.

Первый сезон владения автомобилем повышенной проходимости — это сезон, когда ты все можешь. Любое внедорожное препятствие тебе по плечу, любой сугроб или неровность рельефа — лишь повод снова проверить проходимость автомобиля. Где-то второй-третий месяц зимы становится месяцем прозрения, и с этого момента начинаешь адекватно оценивать возможности автомобиля. Понимание приходит через несколько кубометров снега, перекиданного лопатой из-под машины.

Надо сказать, компоновка этого автомобиля максимально способствует работе лопатой. Двигатель расположен продольно, вслед за ним идет АКПП, потом раздаточная коробка, а уж из нее выходят карданные валы на задний и передний мост. О каждом из агрегатов мы еще поговорим отдельно, а пока запомним следующее — ровно под АКПП проходит поперечная траверса, которая и есть самая низкая точка, образующая клиренс 20 см.

Кстати, о клиренсе. Если судить чисто по этому параметру — «гранд» находится в одном классе с Nissan X-Trail, имеющим такую же цифру клиренса. На практике же у «икстрейла» этой цифре соответствует почти все «оперение», а вот у «гранда» это действительно нижние точки — траверса да мосты:

Наиболее наглядно я осознал все особенности траверсы, когда приехал к дому в 22:30, смело направился парковаться в сугроб в 22:32, а откапывать машины завершил в 02:15. Парковочный стресс был снят посредством коньяка и медитаций, но шрам на сердце все равно остался.

Рассматриваемый экземпляр был оснащен двигателем AMC242 — рядной четырехлитровой «шестеркой» мощностью 190 л.с., ведущей свою родословную ажно из 1964 года. Распредвал там расположен внизу, а к клапанам ведут штанги толкателей. Архаичность и дефорсированность этого двигателя являлась и является гарантом его долговечности — по факту, чтобы добиться проблем с ним, надо довольно сильно постараться.

Примерно из этой же когорты был и предлагаемый в других комплектациях V8 объемом 4.7 литра. По совершенно очевидным причинам про него я знаю меньше, хотя по прошествии первого года начал потихоньку жалеть о том, что не взял «гранд» с V8. Причина банальна — расход у них примерно одинаков и для чисто городской эксплуатации начинается от 20 литров на 100 км, а в смешанном режиме можно рассчитывать на цифру в районе 17 литров на 100 км. Но при этом V8 куда динамичнее, и при этом звучит гораздо каноничнее. Тогда как четырехлитровая «шестерка» на повышенных оборотах модуляциями подозрительно напоминает старый добрый ЗМЗ-402, который так дорог мне после белой Волги-31029. Купить машину со звуком Волги за цену двух десятков таких Волг — это чересчур даже для меня.

Для объективности добавлю, что WJ был еще с двумя вариантами дизелей — 3.1 литра с итальянскими корнями и 2.7 — чистокровный немец от Мерседеса. Ни о том, ни о другом, у меня нет никакой информации, поэтому вводить в заблуждение не буду.

Зато вот чего у Волги не было — так это АКПП. С четырехлитровым мотором предлагалась четырехступенчатая 42RE, а с 4.7 — пятиступка 45RFE. Про четырехступку сказать особо и нечего. Она есть, она вполне адекватно обрабатывает то, что предлагает мотор, и не заставляет водителя стыдливо застывать, сгорая от стыда, когда вместо ожидаемого ускорения машина зависает, взревывая мотором. Надо полагать, пятиступка тоже ведет себя достаточно прилично.

Раздатка и мосты

Мощность, выдаваемая на выходе АКПП, должна куда-то деваться. Чтобы распределить ее между задним и передним мостом, на внедорожниках ставят раздаточную коробку. На WJ она бывает в двух вариантах. Первая — это NP242, считающаяся более удобной. Она позволяет явно переключаться между режимами 2WD (включен только задний мост), 4 Full Time (включены оба моста, крутящий момент распределен: 48% — на передний мост и 52% — на задний), 4 Part Time (включены оба моста, межосевой дифференциал заблокирован), 4 LO (включены оба моста на пониженной передаче, межосевой дифференциал заблокирован).

Говорят (тм), что эта раздатка слабовата для мотора 4.7, поэтому каноничной она считается для 4.0. Поэтому как с 4.0, так и 4.7 ставилась раздатка Quadra-trac II (NP247), в которой для распределения крутящего момента используется героторная муфта, срабатывающая от разницы скоростей передней и задней оси. В нормальных условиях до 100% крутящего момента отдается на заднюю ось, но при пробуксовке он передается на переднюю ось. Конструктив муфты таков, что возможна полная блокировка. Это, скажем так, заявленная возможность. Увы, не могу подтвердить ее своим опытом, но, возможно, в силу возраста автомобиля, у меня она уже «разучилась» так делать. Насколько я понимаю, для зацепления служит пакет фрикционных пластин — и на восьмилетней машине он имеет право быть изношенным в хлам.
В силу «автоматизма» раздатки водителю доступно только переключение между «4HI» и «4LO». Причем для переключения режима надо было переставить коробку в нейтраль и включать раздатку резким движением. Хруст при этом являлся допустимым явлением.

В зависимости от комплектации, аналогичным механизмом блокировки снабжались передние и задние мосты. Комплектация с раздаткой Quadra-Trac II и блокировками в мостах называлась Quadra-drive. Опять же, эффект блокировки не сильно спасал меня в снегах, но заставлял противно скрипеть резину при развороте на скорости. Это, кстати, являлось одним из самых распространенных вопросов новичков соответствующей конференции авто.ру.

Вот так выглядела консоль с рычагами АКПП и раздатки:

В качестве финального штриха о раздатке дам такое впечатление: входишь в поворот, подгазовываешь, и зад машины заносит, как на заднем приводе. Газ не отпускаешь, муфта срабатывает, подхватывает перед, и вытягивает из заноса уже как на полном приводе. Честно сказать — ощущения очень приятные. Предсказуемо, четко, безопасно. Для водителя типа меня — идеально. Лучше только ESP, спасающая таких, как я, от глупых ДТП.

О, подвеска на этом автомобиле прекрасна. В некоторых ситуациях ощущаешь себя развеселым подвыпившим трактористом, заехавшим за водкой в крупный город. Поскольку и спереди, и сзади установлены неразрезные мосты самой кондовой конструкции, раскачка там не просто ощутима — она, я бы сказал, является основным ощущением от езды. И это просто невообразимо круто. По первости, конечно, крены пугают (пересел я на гранда с сааба 9000, где понятие «крен» вообще слабо достижимо), но после некоторой тренировки кресла приходится мыть только за пассажирами.

Передний мост висит на четырех продольных рычагах, каждый из которых стоит довольно ощутимо, а сервисы норовят затягивать на вывешенном автомобиле, когда сайленты в нерабочем положении. Если же подвеску поставить в рабочее положение и только тогда затягивать — то даже неоригинальные рычаги живут вполне долго и счастливо, проверено на себе.

Рулевое тут тоже напомнило Волгу, потому что ни о какой рейке речь не идет — используется рулевой редуктор и система тяг от редуктора на один поворотный кулак, а от него — на второй. Мощно, кондово, просто. По-грузовому. Это, кстати, общее впечатление от машины — маленький, но вполне серьезный грузовичок. Ощущение от всей машины, но по-настоящему это ощущается именно в подвеске. Маленький смешной штрих — когда искал шплинт ступичной гайки, нашел подходящий только в магазине запчастей для грузовиков.

Тормоза спереди и сзади дисковые. Спереди суппорта двухпоршневые, а вот диски, полное ощущение, слишком слабые для такой тяжелой машины. Ну то есть, останавливают ее они уверенно и без вопросов. Но вот диски перегреваются и их очень быстро ведет. Строго говоря, мой опыт требовал замены дисков раз в одну-две тысячи километров. Правда, должен сказать, я так и не созрел поставить оригинал по 5 тысяч рублей за диск — но Bendix по 3500 себя тоже хорошо не показал, так что вряд ли бы и оригинал меня порадовал. Некоторые говорят, что незачем так активно тормозить, но я с трудом представляю, как иначе ездить в городском потоке.

Салон, гад, приятный. Ну, давайте издалека:

Кожа на сиденьях вообще всегда была для меня чем-то удивительно приятным, а в сочетании с остальным — так и вовсе прекрасно. Есть, впрочем, и недостаток: подогрев сидений имеет два положения — «жарить до хрустящей корочки» и «тушить на медленном огне». В первом нестерпимо горячо, во втором — слишком холодно. Комфортных режимов подогрева отчего-то не заложили, за что я проклинал американцев каждое морозное зимнее утро.

Аналогичную претензию можно предъявить к климатической установке в целом. Печка греет хорошо, но довольно бестолково — не умеет климат нормально распределять потоки воздуха, чтобы равномерно прогревать салон. Либо ногам жарко, либо голове, либо лобовому стеклу. Есть исключение. Зимой никогда не жарко заднему пассажиру. Помнится, вез я товарища в минус двадцать на заднем сиденье. Привез, выгрузил эту ледышку по имени Сережа, к счастью, не разбив. От того ледышка через пять минут после попадания в теплое помещение смогла употреблять алкоголь, а еще через пять минут начала крыть матом конструкторов климатической установки и почему-то меня — хотя я старался и жару поддавал как мог.

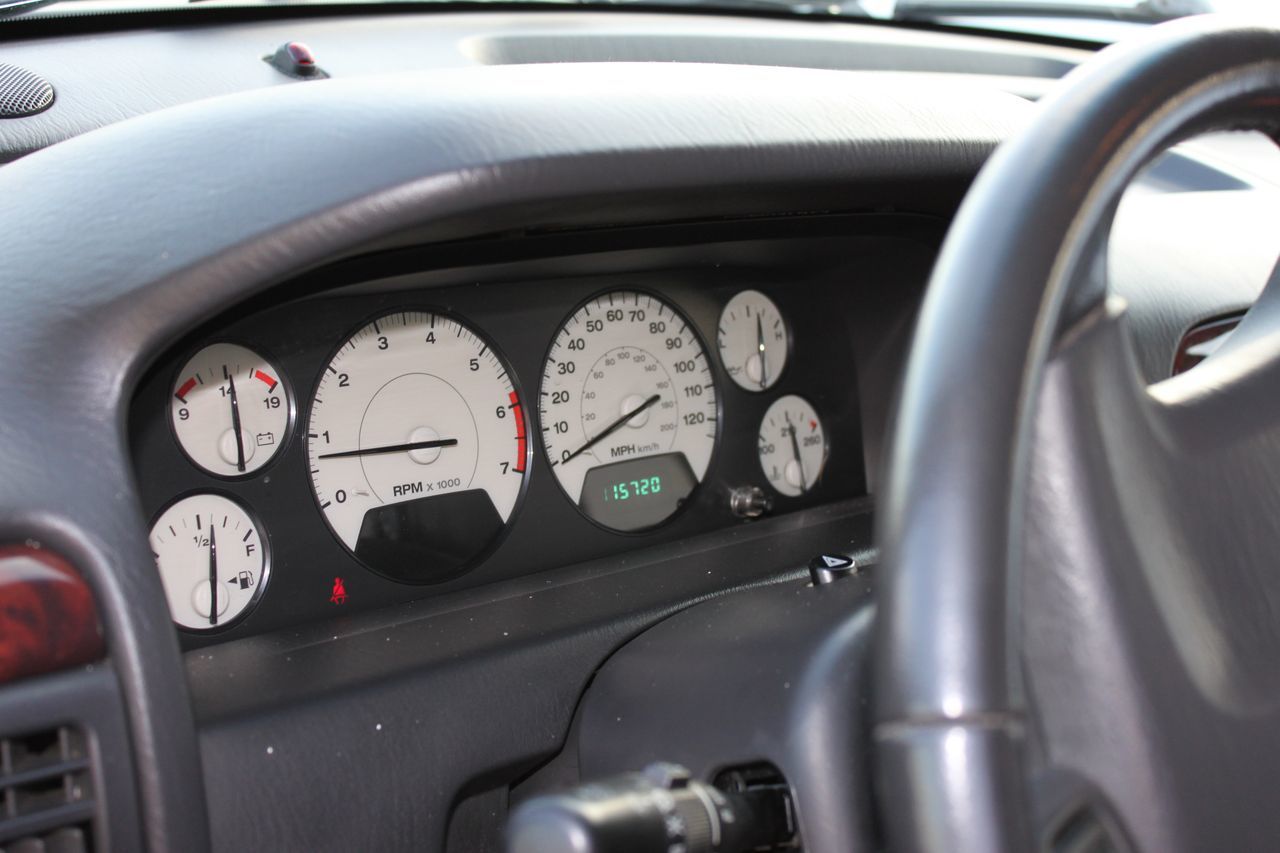

На машинах после 2002 года стали делать очень приятную белую приборку — глаз, честно скажу, радовало:

Еще из забавного — в дальнем верхнем углу виден датчик давления масла. Он здесь стрелочный. Но показывает всегда одно и то же значение на заведенной машине, что поначалу вводило меня в ощутимый ступор. Оказалось, все просто — датчик на самом деле пороговый, то есть, если давление масла упадет ниже нормы — то загорится лампочка и, надо полагать, стрелка «упадет». А пока поводов для тревоги нет — и стрелка находится чуть правее середины, символизируя, что все в норме.

Сложно подвести какой-то итог. Машина своеобразная. Хулиганистая, простая, надежная. И в пир, и в мир, и в добрые люди. На ней в свое время (даже в описанном 2010-2011) не стыдно было приехать ни в лес, ни к кабаку средней пафосности. Вроде бы никакого отношения к каноничным реднекам она не имеет — там котируются каноничные огромные пикапы, однако капельку этого мироощущения она принесла. Наверное, это уже мое личное впечатление — но черт возьми, какое же оно приятное. Достаточно большая машина, чтобы другие участники дорожного движения тебя замечали не только в режиме «валить, как умалишенный». Достаточно компактная, чтобы не испытывать проблем с парковкой даже в тесных кварталах. Достаточно динамичная, чтобы не ощущать себя улиткой на дороге. Достаточно степенная, чтобы не ощущать себя всадником в седле взбесившейся лошади. Достаточно проходимая, чтобы не бояться зимних сугробов. Достаточно низкая, чтобы не провоцировать на штурм болота. Всего в меру — и даже чуть-чуть сверх.

Адаму Козлевичу было хорошо. Для счастья не хватало лишь подержанного маслопроводного шланга. У водителя этой Антилопы Гну в ее американском воплощении — схожее ощущение мира. Все есть, и только возраст автомобиля, не глядя ни на что, требует регулярной заботы и обслуживания. Если же тиски нищеты позволяют смотреть на мир чуть более широко, чем в ракурсе «чем бы сегодня поужинать» — этот автомобиль станет прекрасным спутником по жизни. Любите его — и он ответит взаимностью, сделав жизнь капельку приятнее. В конце концов, именно для этого и придуманы автомобили.

Источник

Как американцы переосмыслили «Мерседес»: обзор Jeep Grand Cherokee IV (Wk2)

Содержание

Четвертое поколение «Грандиозного широкого», как его называли в 90-е, радикально поменяло ориентацию. Присущую коренному янки грубость и неотесанность он сменил на статус и премиальность. Последнее, правда, пришло не сразу. Но уж когда пришло, то насовсем.

Корни, объемы и удобства Jeep Grand Cherokee IV (Wk2)

Агрегатную базу четвертый «Гранд» унаследовал от Mercedes-Benz M второго поколения. Был такой период в жизни концерна FIAT-Chrysler, куда входит и Jeep, когда они творили вместе с немцами из Daimler. При этом назвать Grand Cherokee слепком с мерседесовской эмки нельзя. Их роднят платформенные решения под кузовом (пол и точки крепления подвески, моторы), но Jeep — это все-таки Jeep. И дорестайлинговые версии тяготели больше к утилитарности, нежели к комфорту и роскоши.

Так, салон откровенно груб — с массивной баранкой, дешевеньким пластиком на консоли и примитивной медиасистемой. От мерседесовского наследия достался огроменный подрулевой переключатель, на котором висят все функции — от включения поворотников до работы дворников.

После рестайла 2013 года салон стал благороднее: массивную кочергу селектора АКПП заменил изящный джойстик, в духе времени появился новый 8-ступенчатый автомат. Облагородился и интерьер в целом: пластик и кожа стали наряднее, руль — тоньше и с претензией на стиль, выросла производительность медиасистемы, а на приборной панели появился большой цветной экран борткомпьютера.

Вообще, Grand Cherokee IV до и после рестайлинга — это как два брата: один уехал в мегаполис и пришел к успеху, второй остался в деревне и таскает навоз вилами. С лица вроде похожи, видно, что мать одна на двоих, но различия бросаются в глаза и глаза режут.

Grand Cherokee 4 — машина немаленькая, но габариты не всегда идут ему на пользу. Так, при колесной базе в 2,9 м салон получился просторным и гостеприимным для полноценных пяти пассажиров, зато багажник представляет собой жалкое зрелище. 457 литров — это уровень гольф-класса, а не пятиметровых внедорожников.

В общем, сказать, что «Гранд» — машина практичная, будет сильным преувеличением, как не все версии можно назвать престижными и статусными. В поисках наряда и лоска надо искать варианты после 2013 г. в. Если планируете вылазки на деревню к дедушке, то и дорестайл сгодится.

Двигатели, коробки и подвески Grand Cherokee Wk2

По первости Grand Cherokee IV комплектовался бензиновым V6 объемом 3,6 л (286 л. с.), дизелем 3,0 л (243 л. с.) и 5,7-литровым V8 (253 силы) в топовой версии. После рестайлинга появился более простой бензиновый мотор 3,0 л на 238 л. с.

На вторичке представлен и заряженный вариант SRT8 с 6,4-литровым мотором в 468 сил. Там, конечно, и разгон до сотни за 5 секунд, и стритрейсерская эстетика, но содержать такое авто могут далеко не все, поэтому на вторичке эта версия продается штучными экземплярами (1% предложений).

Подвеска в начальных версиях просто рычажная, за доплату ставилась пневматика.

Коробки передач варьируются в зависимости от мотора. Дизелю и 3,6-литровому V6 на дорестайле положен 5-ступенчатый автомат, топовому мотору 5,7 л — 6-ступенчатый.

После рестайла со всеми движками шла восьмиступка, что благотворно сказывалось на расходе топлива и плавности набора скорости. Хотя с расходом во всех версиях одна лишь трансмиссия вряд ли что-то может сделать. Двигатели, как и положено истинному «Джипу», сплошь производительные, мощные, поэтому даже дизели при спокойной загородной езде потребуют не меньше 11 л солярки на каждую сотню километров пути. Бензиновые 3,0 и 3,6 л увеличивают это значение в 1,5-2 раза.

Привод во всех версиях только постоянный полный с раздаточной коробкой и задним дифференциалом повышенного трения с электронным управлением. То есть на хорошей резине и с пневмоподвеской «Чироки» вполне себе тянет на гордое звание «внедорожника», а не «паркетника».

Детские болячки Jeep Grand Cherokee IV

Двигатели у «Гранда» в целом беспроблемные. Сохранность на вторичке зависит от условий эксплуатации предыдущими владельцами.

Так, немецкие дизели Daimler требовательны к топливу, а пьезофорсунки там одноразовые. Если они забьются стружкой и прочим мусором, их можно только заменить, но не отремонтировать (6-7 тыс. рублей за брендовые форсунки вроде Bosch).

Неприятности может преподнести выпускной коллектор вместе с турбиной. Если мелкая крошка от коллектора попадет на крыльчатку турбины, последняя выйдет из строя. Менять лучше вместе: и выпускной коллектор (от 4 тыс. рублей), и нагнетатель (33-80 тыс. рублей).

Бензиновые агрегаты V6 (3,6 л) к топливу вообще не требовательны (АИ-92 по паспорту), потому что чистопородные «американцы», значит, и к качеству масла безразличны (на родине туда часто вообще льют «минералку»). Что можно встретить, так это отказ масляного насоса (от 14,5 тыс. рублей).

V8 в 5,7 л на вторичном рынке представлен слабо (менее 5% предложений), описания каких-то массовых ужасов про них встретить не удалось.

Коробки — долгожители при условии регулярной (не позднее 60 тыс. км) замены масла. Куда больше внимания придется уделить пневмоподвеске: баллоны с годами трескаются, замена недешевая — от 11,9 тыс. рублей за штуку.

В общем, машина в целом достаточно крепкая и живучая в руках мало-мальски заботливого владельца. Где подстерегают опасности независимо от заботы, так это по части электрики. В российских условиях перепадов температур и влажности у четвертых Grand Cherokee массово отказывали радиаторы кондиционера и лампочки.

Как и из чего выбирать

Суммируя отзывы сервисменов и владельцев, у дорестайла дизель экономичнее, но чуть требовательнее и дороже в обслуживании. Бензиновый V6 безгрешен, но прожорлив. Тут уж кому что ближе: стабильно экономить на топливе, но разок угореть в деньгах по-крупному, или угорать в деньгах по чуть-чуть ежедневно, зато без головной боли.

На рынке то и другое представлено почти поровну с легким доминированием дизеля: 56% и 40%. Еще 4% уходят на ту самую экзотику с 5,7- и 6,4-литровыми моторами.

У рестайлинговых Grand Cherokee соотношение дизель/бензин более строгое: 50:50. Будет, из чего выбрать, держа в голове сильные и слабые стороны обоих вариантов. Дальше смотрим на историю конкретных экземпляров. Она сильно помогает в первичной оценке машины.

Нам понравился этот белоснежный красавчик. Рестайл, дизель, панорамная крыша и в целом очень богатая комплектация с выдвижными мониторами для задних пассажиров.

Машина не без подвоха. В отчете avtocod.ru отобразилось сразу несколько проблем.

Во-первых, машина в лизинге — надо разбираться, как ее новому владельцу оттуда забрать. Во-вторых, бита не единожды — и каждый раз в переднюю часть. Как итог, бампер, фары и двери меняли много раз.

Судя по отчету, при каждом ДТП страдало только кузовное железо, а не лонжероны и прочие вещи, связанные с геометрией кузова, а значит, и с безопасностью.

Но все равно стоит посмотреть другие варианты с более ответственными хозяевами.

Кому и зачем может понадобиться Grand Cherokee IV?

Дорестайл с дизелем и пневмой — тем, кому престиж и красота ни к чему, а за грибами по колее от «Урала» проехать порой надо. Тут «Грандиозный широкий» почти вне конкуренции благодаря серьезному offroad-инструментарию с пониженным рядом и раздаткой. И шут бы с ней, колхозной отделкой, тем более с оглядкой на среднюю цену в 1,2 млн рублей, которую за него просят.

Рестайлинговый вариант с любым двигателем и подвеской понадобится тем, кому за грибами так далеко не надо (сгодится и рынок фермерских продуктов), но важны эстетика и качество отделки. Тут надо быть готовым выложить в среднем 1,7 млн рублей за ухоженный экземпляр. Но он и траты эти вполне оправдывает, и умеет гораздо больше, чем могут предложить другие в этом бюджете. А в бюджет этот лезут преимущественно паркетники, а там ни салона такого просторного, ни универсальности ездовой не будет.

Текст: Владимир Андрианов

Пользовались ли вы Jeep Grand Cherokee? Как показал себя автомобиль в эксплуатации? Расскажите в комментариях.
