Руководство Передняя панель VW Tiguan 2: снятие, детали и узлы

Детали и узлы передней панели Фольксваген Тигуан 2

1 Боковой дефлектор оттаивания
2 Резиновый упор 2 шт.
вдвинут в крепление передней панели на нижней кромке рамки ветрового стекла
3 Винты 1,5 Н·м
4 Фотодатчик интенсивности солнечного излучения G107
5 Облицовка динамика
вариант комплектации с аудиосистемой
6 Дефлектор в передней панели правый
7 Декоративная накладка
8 Накладка в центре передней панели
9 Накладка комбинации приборов с левым и центральными дефлекторами передней панели
10 Поворотный переключатель освещения EX1
11 Винт 1,5 Н·м
12 Накладка поворотного переключателя наружного освещения

Снятие и установка бокового дефлектора оттаивания

Ниже описаны снятие и установка бокового дефлектора оттаивателя со стороны водителя.
Снятие и установка со стороны переднего пассажира выполняются аналогично.
Необходимые специальные приспособления: Клин 3409

Снятие
– Подцепить дефлектор 1 с помощью клина и движением вверх извлечь его из монтажного отверстия передней панели.

Установка
Установка осуществляется в обратной последовательности.

Читайте также:  Mirror link toyota rav4

Снятие и установка боковой накладки передней панели

Снятие
– Поддеть боковую накладку 1 передней панели с помощью клина 3409 в области фиксаторов стрелка.

– Отсоединить при наличии разъём выключателя с замком для отключения подушки безопасности переднего пассажира E224.
– Вытянуть накладку назад из накладки стойки А и снять её.

Установка
Дальнейшая установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Снятие и установка дефлекторов передней панели
Снятие
– С помощью поворотного регулятора полностью открыть боковой дефлектор передней панели 1.

– Разблокировать фиксатор правого дефлектора 1 с помощью клина 3409 стрелки.
– Извлечь дефлектор из передней панели стрелка A.

Установка
Дальнейшая установка осуществляется в обратной последовательности.
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Снятие и установка декоративной накладки передней панели
Снятие
Снять правый дефлектор передней панели см.выше
– Разблокировать фиксатор декоративной накладки 2 с помощью клина 3409 стрелки.

– Снять декоративную накладку с передней панели стрелка B.

Установка
Дальнейшая установка осуществляется в обратной последовательности

Снятие и установка монтажной рамки головного устройства / головного устройства с навигацией на Фольксваген Тигуан 2
Снятие
– Снять накладку комбинации приборов
– Осторожно высвободить монтажную рамку 1 с помощью клина 3409 из фиксаторов 2 в передней панели.

Установка
Дальнейшая установка осуществляется в обратной последовательности

Снятие и установка щитка комбинации приборов VW Tiguan 2
С левым и центральными дефлекторами передней панели
Снятие
– Взяться за корпус контрольной лампы подушки безопасности переднего пассажира K145 -1- с боков стрелки А и извлечь её из передней панели.

– Отсоединить электрический разъём.
– Разблокировать рычаг механизма регулировки положения рулевого колеса.
– Вытянуть рулевое колесо до упора на себя, отжать рулевую колонку до упора вниз и зафиксировать.
– Разблокировать зажим под левым дефлектором 1 с правой стороны при помощи клина 3409 2.

– Слегка поддеть и удерживать правой рукой накладку комбинации приборов 3.
– Разблокировать зажим под левым дефлектором 1 с левой стороны при помощи клина 2.

– Слегка поддеть и удерживать правой рукой накладку комбинации приборов 3.
– Разблокировать зажим над левым дефлектором 1 с правой стороны при помощи клина 2.

– Снять правой рукой накладку комбинации приборов 3.
– Разблокировать зажим под левым центральным дефлектором 1 с левой стороны при помощи клина 2.

– Слегка поддеть и удерживать левой рукой накладку комбинации приборов 3.
– Разблокировать зажим над левым центральным дефлектором 1 с левой стороны при помощи клина 2.

– Слегка поддеть и удерживать левой рукой накладку комбинации приборов 3.
– Отсоединить верхнюю облицовку рулевой колонки 1 с помощью клина от фиксаторов на нижней облицовке рулевой колонки 2 и снять её.

– Высвобожденную из фиксаторов накладку комбинации приборов 1 вытянуть полностью из передней панели стрелки.

– Повернуть накладку комбинации приборов вверх и снять её вместе с верхней облицовкой рулевой колонки стрелка A.

Установка
Дальнейшая установка осуществляется в обратной последовательности
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.

Снятие и установка накладки поворотного переключателя наружного освещения
Необходимые специальные приспособления: Динамометрический ключ

Снятие
– Снять поворотный переключатель наружного освещения EX1
– Вывернуть винт 2.

– Извлечь накладку поворотного переключателя наружного освещения 1 из передней панели.
– При наличии отсоединить разъём от регулятора корректора фар E102.

Установка
Дальнейшая установка осуществляется в обратной последовательности

Снятие и установка передней панели VW Tiguan 2
Необходимые специальные приспособления: Динамометрический ключ

Снятие
– Снять центральную консоль
– Отодвинуть передние сиденья в крайнее заднее положение.
– Отсоединить от АКБ провод массы
– Снять модуль подушки безопасности водителя с пиропатроном
– Снять рулевое колесо
– Снять подрулевые переключатели
– Снять накладку комбинации приборов
– Снять комбинацию приборов
– Снять передний модуль индикации блока управления модуля индикации, управления и выдачи информации J685
– Снять накладку поворотного переключателя наружного освещения
– Снять верхнюю облицовку пространства для ног со стороны водителя
– Снять накладку передней панели со стороны водителя
– Снять верхнюю облицовку пространства для ног со стороны переднего пассажира
– Снять вещевой ящик
– Снять накладки стоек A
– Снять облицовку стоек A
– При наличии снять фотодатчик интенсивности солнечного излучения G107
– Отсоединить разъём подушки безопасности переднего пассажира и (при наличии) разъёмы левого и правого датчиков температуры.
– Вывернуть винт 2 крепления передней панели 1 к центральному трубчатому каркасу.

– Вывернуть винты 4 крепления передней панели 1 с левой стороны.
– Вывернуть винты 3 крепления передней панели 1 с правой стороны.
– Вывернуть винт 2 крепления передней панели 1.

– У автомобиля c левосторонним расположением рулевого управления вывернуть винт 3 крепления передней панели 1.

Указание
У автомобиля c правосторонним расположением рулевого управления винт 3 крепления передней панели 1 отсутствует.
– Вывернуть 3 винта 4 крепления передней панели 1 к центральному трубчатому каркасу посредине.
– Вывернуть винт 2 крепления передней панели 1.
– Приподнять переднюю панель 1 настолько, чтобы направляющие выступы слева и справа стрелка В освободились.

– Извлечь переднюю панель 1 из 3 креплений 2 на границе с ветровым стеклом.

Для снятия передней панели необходим второй механик.
– Снять переднюю панель 1 с трубчатого каркаса передней панели 2.

– Отсоединить электрические разъёмы и освободить жгуты проводов передней панели.
– Осторожно извлечь переднюю панель из салона автомобиля и уложить её на мягкую поверхность.

Установка
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.
Осторожно! Во избежание повреждений воздуховода кронштейны проекционного дисплея необходимо приклеить к поперечине передней панели!
– Перед установкой передней панели 1 убедиться в том, что крепления 2 надёжно зафиксированы в кузове.
– Вдвоём задвинуть переднюю панель 1 в 3 крепления 2 на границе с ветровым стеклом.
– Вставить переднюю панель язычками стрелка A слева и справа в направляющие отверстия.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе винтом 2.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе с левой стороны 2 винтами 4.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе с правой стороны 2 винтами 3.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе с левой стороны винтом 2.
– У автомобиля c левосторонним расположением рулевого управления закрепить переднюю панель 1 на центральном трубчатом каркасе с правой стороны винтом 3.

Указание
У автомобиля c правосторонним расположением рулевого управления винт 3 крепления передней панели 1 отсутствует.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе посредине 3 винтами 4.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе винтом 2.

Дальнейшая установка осуществляется в последовательности, обратной снятию
Моменты затяжки см. выше «Детали и узлы передней панели»

Источник

Снятие и установка передней панели
Кузов. Внутреннее оборудование. Фольксваген Тигуан 1

Снять отрицательную клемму с АКБ. Снять подушку безопасности водителя. Снять рулевое колесо. Снять облицовку блока подрулевых переключателей. Снять блок управления рулевой колонки -J527-. Снять спиральный кабель подушки безопасности с контактным кольцом -F138-. Снять датчик угла поворота рулевого колеса G85. Снять переключатель указателей поворота -Е2-. Снять выключатель стеклоочистителя -Е-. Снять комбинацию приборов. Снять боковые накладки передней панели. Снять верхние облицовки стоек А. Снять рычаг открывания капота. Снять нижнюю облицовку стойки А со стороны водителя. Снять вещевой ящик. Снять накладку центральной консоли. С обеих сторон снять облицовки в пространстве для ног. Снять клавишу электромеханического стояночного тормоза -Е538-.

А/м с центральной консолью без подлокотника

Снять центральную консоль без подлокотника.

А/м с центральной консолью с подлокотником

При наличии снять DVD-плевр. При наличии снять CD-чейнджер. При наличии снять держатель для «плеера iPOD» фирмы «Apple». При наличии снять вещевой отсек с разъемом USB. При наличии снять блок управления мультимедийной системы.

А/м с мультимедийной системой

Снять панель управления мультимедиа ной системы.

Автомобили с инвертором с розеткой, 12 В-230 В -U13-

Снять инвертор с розеткой, 12 В-230 В -U13-. Снять заднюю панель центральной консоли. Снять центральную консоль с подлокотником.

Снять переключатель освещения -Е1-. Снять левую облицовку со стороны водителя. При наличии снять держатель телефона. Снять центральную накладку передней панели. Снять накладку панели управления отопителя и климатической установки.

А/м с аудиосистемой или радионавигационной системой

Климатическая установка «Climatic » с ручной регулировкой

Снять панель управления отопителя и климатической установки «Climatic».

Климатическая установка «Climatronic» с автоматическим управлением
Снять панель управления и индикации климатической установки Climatronic-Е87- с блоком управления Climatronic-J255-.

Автомобили без климатической установки

Снять панель управления отопителем и вентиляцией.

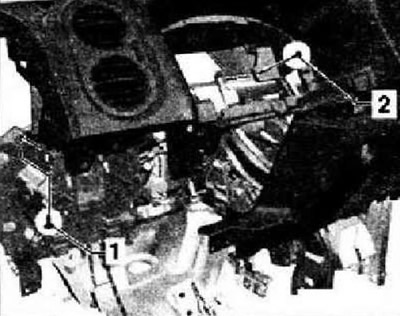

Снять нижнюю облицовку передней панели. Выкрутить винт -1- (2,5 ± 0,5 Нм) под левым дефлектором. Выкрутить винт -2- (2.5 ± 0,5 Нм), находящийся в области гнезда комбинации приборов.

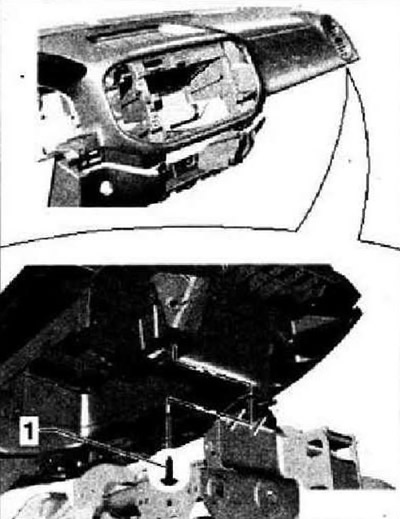

Выкрутить винт -1- (2,5 ± 0,5 Нм) под правым дефлектором.

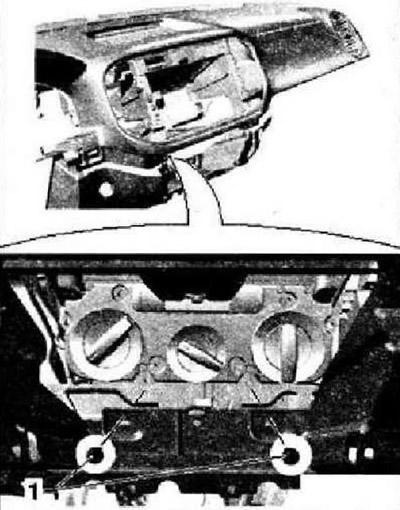

Выкрутить два винта -1- (2,5 ± 0,5 Нм), находящиеся над тоннелем.

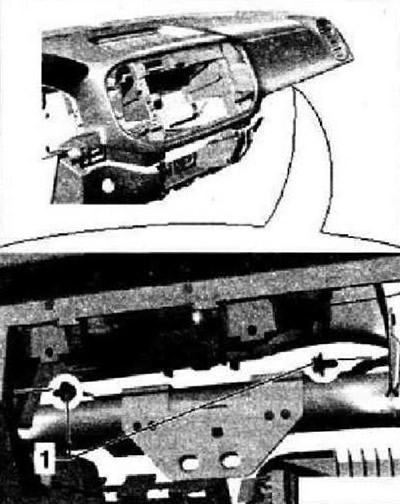

Выкрутить два винта -1- (9 Нм) крепления подушки безопасности переднего пассажира.

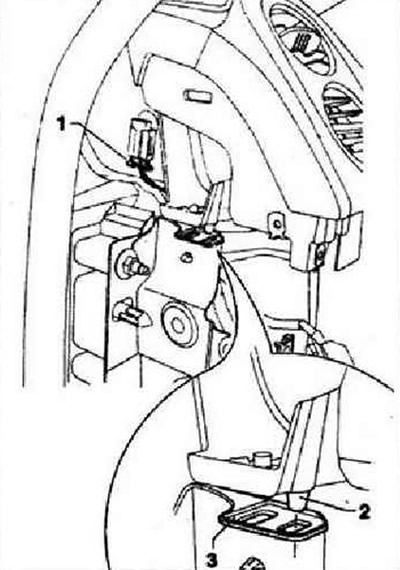

Отсоединить разъём -1- от блока управления корректора фар -J431-. Отсоединить разъём -2- от подушки безопасности переднего пассажира.

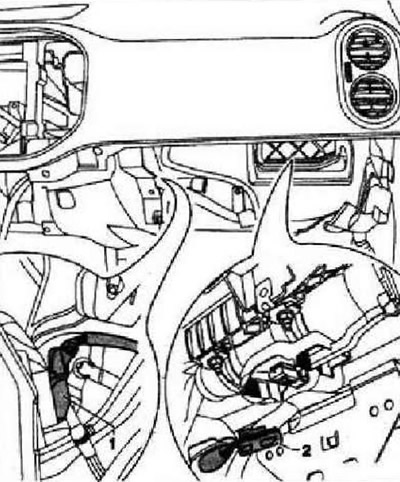

При наличии отсоединить разъём -1- от датчика температуры левого дефлектора -G150-. Немного приподнять переднюю панель, чтобы боковые центрирующие выступы -2- вышли из гнёзд кронштейнов -3-.

Отсоединить переднюю панель от гнёзд крепления -1- рядом с ветровым стеклом. Отсоединить от передней панели оставшиеся жгуты проводов (кол-во зависит от комплектации) и извлечь её с помощью второго механика из автомобиля.

Источник

Снятие и установка передней панели Volkswagen Tiguan

Снять отрицательную клемму с АКБ. Снять подушку безопасности водителя. Снять рулевое колесо. Снять облицовку блока подрулевых переключателей. Снять блок управления рулевой колонки -J527-. Снять спиральный кабель подушки безопасности с контактным кольцом -F138-. Снять датчик угла поворота рулевого колеса G85. Снять переключатель указателей поворота -Е2-. Снять выключатель стеклоочистителя -Е-. Снять комбинацию приборов. Снять боковые накладки передней панели. Снять верхние облицовки стоек А. Снять рычаг открывания капота. Снять нижнюю облицовку стойки А со стороны водителя. Снять вещевой ящик. Снять накладку центральной консоли. С обеих сторон снять облицовки в пространстве для ног. Снять клавишу электромеханического стояночного тормоза -Е538-.

А/м с центральной консолью без подлокотника

Снять центральную консоль без подлокотника.

А/м с центральной консолью с подлокотником

При наличии снять DVD-плевр. При наличии снять CD-чейнджер. При наличии снять держатель для «плеера iPOD» фирмы «Apple». При наличии снять вещевой отсек с разъемом USB. При наличии снять блок управления мультимедийной системы.

А/м с мультимедийной системой

Снять панель управления мультимедиа ной системы.

Автомобили с инвертором с розеткой, 12 В-230 В -U13-

Снять инвертор с розеткой, 12 В-230 В -U13-. Снять заднюю панель центральной консоли. Снять центральную консоль с подлокотником.

Снять переключатель освещения -Е1-. Снять левую облицовку со стороны водителя. При наличии снять держатель телефона. Снять центральную накладку передней панели. Снять накладку панели управления отопителя и климатической установки.

А/м с аудиосистемой или радионавигационной системой

Климатическая установка «Climatic » с ручной регулировкой

Снять панель управления отопителя и климатической установки «Climatic».

Климатическая установка «Climatronic» с автоматическим управлением

Снять панель управления и индикации климатической установки Climatronic-Е87- с блоком управления Climatronic-J255-.

Автомобили без климатической установки

Снять панель управления отопителем и вентиляцией.

Снять нижнюю облицовку передней панели. Выкрутить винт -1- (2,5 ± 0,5 Нм) под левым дефлектором. Выкрутить винт -2- (2.5 ± 0,5 Нм), находящийся в области гнезда комбинации приборов.

Выкрутить винт -1- (2,5 ± 0,5 Нм) под правым дефлектором.

Выкрутить два винта -1- (2,5 ± 0,5 Нм), находящиеся над тоннелем.

Выкрутить два винта -1- (9 Нм) крепления подушки безопасности переднего пассажира.

Отсоединить разъём -1- от блока управления корректора фар -J431-. Отсоединить разъём -2- от подушки безопасности переднего пассажира.

При наличии отсоединить разъём -1- от датчика температуры левого дефлектора -G150-. Немного приподнять переднюю панель, чтобы боковые центрирующие выступы -2- вышли из гнёзд кронштейнов -3-.

Отсоединить переднюю панель от гнёзд крепления -1- рядом с ветровым стеклом. Отсоединить от передней панели оставшиеся жгуты проводов (кол-во зависит от комплектации) и извлечь её с помощью второго механика из автомобиля.
