Установка новых динамиков и колонок Pioneer TS-A172CI в передние двери Suzuki Grand Vitara 2
Содержание статьи:
Ни для кого не секрет, что родная музыка у нас в витарах плохая. Решено было для начала заменить родные динамики и посмотреть, что из этого выйдет. Выбор динамиков дело сугубо личное и зависит в основном от того, какую музыку предпочитаете. Так как весь мой треклист состоит из рока и разных его направлений, акустика требовалась максимально чувствительная и мелодичная. В достаточно бюджетной ценовой категории моим запросом полностью соответствуют MOREL Tempo 6 компонентные в перед, и MOREL Tempo coax на замену задних динамиков.
такой вот комплект
Уговаривает бросить все и поиграть с ним
Установку проводил совместно с ШВИ дверей. Когда достал родные динамики, вообще удивился, что они играли.
Пародия на динамик
Для установки новых динамиков нам понадобиться проставочное кольцо, толщиной около 2см, можно поупражняться с лобзиком и фанерой, но я решил пойти по простому пути и купил готовые кольца за 150р на радиорынке.
Удлиняем провода, которые подходили к штатному динамку и подсоединяем к кроссоверу, от кроссовера разводим провода отдельно на мидбасы и твитеры. Место установки кроссоверов видно на фото
Твитеры ставим в уголки, слегка их доработав. Крепление штатных пищалок меньше, поэтому его я срезал и закрепил твитера аккуратно термоклеем. Сфотать увы забыл.
И в завершении мои впечатления. Музыка зазвучала по-новому, в композициях стали слышны инструменты, о наличии которых я даже не подозревал, прослушивая на родных динамиках)) Но стоит отметить, что если вы любитель музыки в стиле туц-туц и бац-бац, а также предпочитаете предупредить соседей о своем приближении минимум за 2 квартала, то Морели не ваш выбор. Динамики не басовитые и не громкие, но инструменталку в такой цене ни одни динамики лучше не отыграют. Я доволен. Осталось установить тыл.

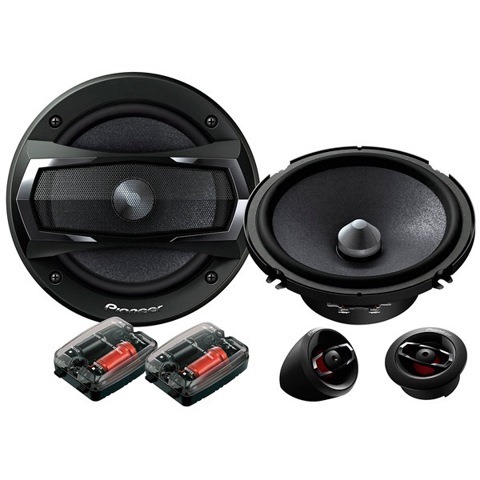

Надоело звучание стоковых китайских динамиков из передних дверей, поэтому была приобретены автомобильные колонки Pioneer TS-A172CI
Максимальная мощность 350 Вт
Номинальная мощность 60 Вт
Частотный диапазон 34 Гц — 32 кГц
Установочный размер 158 мм
Монтажная глубина 54 мм
В состав входит 2 высокочастотных динамика 20 мм из неодима и 2 низкочастотного динамика 165 мм из стронция, а также 2 кроссовера.
Заводской динамик с большими буквами MADE IN CHINA
Грили за ненадобностью снимаются и убираются в сторону. Карт двери снимается довольно легко, рамка ручки двери и за заглушкой один саморез клипса черного цвета на карте, далее аккуратно отщелкиваем все клипсы по периметру. Клипсы многоразовые, но есть возможность их сломать.
Снимаем заводской динамик отключаем разъемы, удаляем заводскую шумоизоляцию (если ее можно так назвать) и обезжирив поверхность проклеиваем внутреннюю полость виброизолирующим материалом.
Аккуратно заклеиваем все технологические отверстия, оставляя только дренажные отверстия не тронутыми.
Крепеж колонок пионер не соответствует штатным отверстиям, поэтому изготавливаем проставочные кольца из фанеры 9мм, крепим их к двери и уже к ним непосредственно крепим колонку. Стык проставки с дверью дополнительно проклеиваем виброй.
Далее устанавливаем ВЧ динамики в штатные места, я закрепил их пластиковыми полосками на саморезы и двусторонним скотчем чтобы не было стука по пластику.
Кроссоверы надежно приклеил к внутренней поверхности двери.
Не хотелось резать штатную проводку и спаивать контакты, поэтому прикупив подходящие клеммы подключил новые колонки в штатный разъем.
Далее осталось дело за малым наклеив шумоизоляцию на внутреннюю часть двери, установил все в исходное положение.
Я не меломан, но звук заметно стал чище, появились высокие частоты. Одним словом, замена колонок того стоит.
Характеристики штатного головного устройства, автомагнитолы Winca C053 (S100), замена штатной магнитолы на магнитолу с Android 2.3.4 и обучение штатной магнитолы воспроизводить mp3 с USB для Suzuki Grand Vitara 2
Характеристики штатного головного устройства Suzuki Grand Vitara 2
Характеристики автомагнитолы
Источник
Акустика для Сузуки Гранд Витара
Тип: Мидбасовые динамики
Размер: 8 дюймов (20 см)
Диапазон частот: 34-6000 Гц
Максимальная мощность: 420 Вт
Номинальная мощность: 210 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 94
Класс:
Количество каналов:
Тип: Мидбасовые динамики
Размер: 6,5 дюйма (16,5 см)
Диапазон частот: 36-7000 Гц
Максимальная мощность: 360 Вт
Номинальная мощность: 180 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 93
Тип: Среднечастотная акустика
Размер: 3,7 дюйма (9,5 см)
Диапазон частот: 750 – 10000 Гц
Максимальная мощность: 120 Вт
Сопротивление, Ом: 4
:
Тип: Коаксиальная акустика
Размер: 6х9 дюйма (15х23 см)
Диапазон частот: 42 — 23000 Гц
Максимальная мощность: 270 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 92
Тип: Среднечастотная акустика
Размер: 2,75 дюйма (7 см)
Диапазон частот: 150-11000 Гц
Максимальная мощность: 100 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 92,5
Тип: Компонентная акустика
Размер: 5,25 дюйма (13 см)
Диапазон частот: 48 — 22000 Гц
Максимальная мощность: 180 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 90
Цена за комплект
Акустическая система: Высокочастотная акустическая система
Тип: Твитеры (высокочастотные динамики «пищалки»)
Размер: 1 дюйм (2,5 см)
Диапазон частот: 1000-22000 Гц
Максимальная мощность: 100 Вт
Номинальная мощность: 50 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 92
Тип: Мидрейндж
Размер: 6,5 дюйма (16,5 см)
Диапазон частот: 100-9000 Гц
Максимальная мощность: 200 Вт
Номинальная мощность: 100 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 96,7
Тип: Коаксиальная акустика
Размер: 5,25 дюйма (13 см)
Диапазон частот: 48 — 20000 Гц
Максимальная мощность: 170 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 90
Тип: Мидрейндж
Размер: 5,25 дюйма (13 см)
Диапазон частот: 150-11000 Гц
Максимальная мощность: 180 Вт
Номинальная мощность: 90 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 95,1
Тип: Компонентная акустика
Размер: 5,25 дюйма (13 см)
Диапазон частот: 68 — 23000 Гц
Максимальная мощность: 120 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 91
Цена за комплект
Тип: Твитеры (высокочастотные динамики «пищалки»)
Размер: 3,15 дюйма (8 см)
Диапазон частот: 700 — 22000 Гц
Максимальная мощность: 160 Вт
Сопротивление, Ом: 4
Чувствительность, дБ: 93
Источник
Шумоизоляция и установка акустики Suzuki Grand Vitara
Автомобили Suzuku Grand Vitara никогда не отличались повышенным акустическим комфортом по сравнению со своими одноклассниками. Перед нами стояла задача улучшить комфорт в салоне автомобиля и произвести качественную аудио подготовку.
Первым делом разбираем двери автомобиля, тщательно моем и обезжириваем поверхности.
Изготавливаем и крепим подиумы под акустику.
Наружнюю часть двери обрабатываем вибродемпфирующим материалом ШумоФФ М3.
Далее поверх слоя ШумоФФ М3 мы обрабатываем двери шумопоглощающим материалом ШумоФФ ГерметонА15
Внутреннюю часть двери обрабатываем вибродемпфирующим материалом ШумоФФ М3 и устанавливаем акустику.
Многим известно что источником паразитных звуков в данном автомобиле является задняя дверь. Ее мы тоже не обошли стороной.
