Кольца поршневые уаз 402 двигатель

Как поменять кольца на 402 двигателе не снимая двигатель

ГАЗ 31 ЗМЗ непростые 3 литра › Бортжурнал › Сборка 402GT =)

Про саму сборку много писать не буду, напишу только о некоторых важных тонкостях при сборке мотора. Некоторые из них играют не последнюю роль для правильной работы мотора.
Для начала расскажу про коленвал. Перед окончательной установкой нужно поставить вал на место без смазки на сухую, без набивки.

Набивка Использовать только качественную («мерседесовскую») и ставить по вращению коленвала на сгон масла по плетению.

Далее про гильзы. Гильзы должны быть выше блока (выступать) на 0,01-0,1мм. Лучше на 0,05мм =) (Замеряется при снятии ГБЦ. И соответственно делается вывод — оставить как есть, просадить или поднять). При установке новых гильз не определить (Выступ будет большой, так как прокладки под гильзами не сжаты) но все же можно прикинуть по старым гильзам как они сидели и т.д. При малом выступе гильзы плохо зажимает в блок и они «болтаются» на высоких оборотах, так же высок риск прогорания прокладки ГБЦ. Слишком большой выступ не даст головке хорошо сесть на блок и по стыку может выходить охлаждающая жидкость. Но самое главное чтоб гильзы выступали все на одном уровне! Под мои гильзы нет не медных не резиновых колец как под стандартные гильзы 402 и 417 соответственно. Я так же пользуюсь пивными банками и очень даже успешно. Главное все хорошо промазать качественным высокотемпературным герметиком.

Распредвал. Распредвал выбирать при замене только с микрометром, и выбирать из большой или хотя бы имеющейся в магазине кучи, так как качество никакое и шейки обычно просажены чуть ли не на десятки. Так же шестерня должна сидеть без люфта и насаживаться только запрессовкой. Если есть люфт и садится она свободно нужно закернить посадочное место на валу и будет норм =). Шестерни тоже делают кривые. Поэтому я сделал разрезную). После всех регулировок я повернул распредвал (относительно не разрезанной) на 4-5 градусов назад относительно вращения (на фото можно увидеть смещение отверстия) — угол запаздывания закрытия после НМТ впускного клапана увеличится на эти самые градусы. Это даст небольшую прибавку на более высоких оборотах.

Разборка и сборка двигателя ЗМЗ.Сборка шатунно-поршневой группы

Все детали шатунно-поршневой группы делятся на категории и подбираются индивидуально друг к другу.

Группа допуска, обозначенная буквой и выбитая на днище поршня,…

Значения диаметров отверстий в бобышках поршня, головке шатуна и наружных диаметров поршневого пальца делятся на группы, и обозначаются краской.

На поршневом пальце группа обозначена краской, нанесенной на его торце или внутренней поверхности. Она должна совпадать с группой,…

…указанной на бобышке поршня.

На шатуне группа отверстия под поршневой палец также обозначается краской. Она должна либо совпадать, либо быть соседней с пальцем группы. Правильность подбора шатуна и поршневого пальца проверяем следующим способом.

Смазанный моторным маслом палец должен перемещаться в головке шатуна под усилием большого пальца руки, но не выпадать из втулки.

На боковой поверхности нижней головки шатуна и крышке нанесен порядковый номер цилиндра, в котором он был установлен.

Номера на крышке шатуна и на самом шатуне должны совпадать и находиться с одной стороны.

Поставляемые в запасные части шатуны такой маркировки не имеют, поэтому, перед тем как разбирать их, сделайте маркировку шатунов и крышек аналогично заводским, чтобы не перевернуть и не перепутать крышки при сборке. Нагреваем поршень до температуры 60–80 °C. Допускается нагревать поршень в горячей воде. Вводим головку шатуна между бобышками поршня…

…и молотком через оправку или приспособлением запрессовываем смазанный моторным маслом поршневой палец.

Фиксируем поршневой палец с обеих сторон стопорными кольцами.

ВНИМАНИЕ Выступ на крышке шатуна должен находиться с той же стороны, что и надпись…

Посадочные места гильз тщательно очищаем от накипи и коррозии. Уплотнительные медные шайбы гильз цилиндров заменяем новыми.

Как правильно установить поршневые кольца на 402 двигатель

Здравствуйте Уважаемые друзья! Продолжая, капитальный ремонт двигателя, мы с Вами в этой статье разберемся с поршневыми кольцами. Да, мы посветим поршневым кольцам целую статью, потому что поршневые кольцо это один из важнейших деталей двигателя. Давайте разберемся чем чревато изнашивание поршневых колец.
Упругость поршневых компрессионных колец, сжатых стальной лентой до зазора в стыке 0,4 мм, должна быть 17,5 — 25,0 Н. С увеличением изнашивания нару­шается правильная геометрическая форма гильз цилиндров, увеличива­ются зазоры в стыках колец, зазоры между кольцами и кольцевыми канав­ками в поршне; упругость колец силь­но падает. Все это приводит к наруше­нию их герметизирующих свойств. С увеличением изнашивания возрастает и количество газов, проникающих в картер двигателя, начинается повышенный расход масла.

А вот основной причиной, определяющей необходимость замены поршней, является износ канавок под поршневые кольца. Увеличенный зазор между канавкой и кольцом способствует интенсивному перекачиванию масла в надпоршневое пространство. При больших изнашиваниях поршневых канавок замена одних только колец не даст положительных результатов, поэтому, если зазоры между торцом кольца и канавкой в поршне больше 0,15 мм, заменяют поршни и кольца новыми. Поршни заменяют с подбором по гильзам (если, конечно, Вы не меняете всю поршневую группу), в которых они будут работать. Подбирают поршни по усилию протягивания ленты-щупа толщиной 0,05 мм, шириной 10 мм и длиной 250 мм между поршнем и гильзой.

Подбор поршней по гильзам.

Ленту-щуп закладывают между гильзой и поршнем со стороны, противоположной прорези на юбке поршня по всей его длине. Усилие при протягивании ленты-щупа должно быть 35— 45 Н для новых гильз и поршней и 20 — 30 Н для гильз и поршней, бывших в употреблении. Подбирают поршни обязательно без поршневых пальцев при нормальной комнатной температуре (+20 °С). Если по каким-либо причинам подбор приходится делать при температуре, отличной от комнатной, то усилие протягивания ленты должно быть ближе к верхнему пределу при температуре выше 20 °С и ближе к нижнему пределу при температуре ниже 20 °С. После подбора поршни маркируют в соответствии с номерами цилиндров, к которым они подобраны.

Если Вы ставите уже всю поршневую группу, новую, то конечно же будет легче. Но все же я Вам рекомендую ставьте поршень со своей гильзой как были упакованы. Поршневые кольца тоже нужно будет подобрать и проверить. Поочередно устанавливаем кольца в цилиндр на глубину 20–30 мм и щупом измеряем зазоры. Компрессионные кольца должны иметь зазор в замке 0,3–0,6 мм, маслосъемные — 0,3–1,0 мм.

Проверка зазора в стыках поршневых колец.

Если Вы ставите, поршневую группу, бывшие в употреблении, то нужно обязательно померить нутромером не изношены ли гильзы, согласно таблице. Нужно будет проверить еще зазоры между торцами и стенками поршне­вых канавок при помощи новых поршневых колец. Зазор проверяем в нескольких точках по окружности поршня. Величина бокового зазора для компрессионных колец должна быть 0,050–0,082 мм, для сборного маслосъемного кольца 0,135–0,335 мм.

Проверяем зазоры колец в поршневых канавках.

Теперь же нужно будет все кольца надеть на свои места в поршневых канавках. Обычно на упаковке, поршневых колец, производитель показывает в какой последовательности надевать поршневые кольца. Если же окажется, что инструкции нет, то нужно будет проделать следующее:

Нужно знать что для авторемонтного производства выпускают поршни номинального и трех ремонтных размеров. Для обеспечения подбора по гильзам поршни рассортированы на пять размерных групп, которые обозначены буквами русского алфавита. Обозначение размерной группы выбито на днище поршня. Размерные группы поршней номинального и ремонтного размеров, а также их обозначения приведены в таблице 1.

Таблица 1. Размерные группы поршней номинального и

ремонтного размеров и их обозначения

ГАЗ 31 Пепелац › Бортжурнал › заканчиваю собирать блок змз-402

Сегодня наконец-то собрался с мыслями, чтобы поженить новую поршневую со старым блоком. Собрал в кучу все необходимые запчасти и приступил.

весь процесс зафотографировать не вышло, больно уж сильно руки в мало измазаны были. Про установку скажу только одно — ничего сложного! Есть пару нюансов за которыми пришлось полезть в интернет. Первое это на счет колец. Важно не перепутать компресеонные кольца. Поршни змз-402 устроены так что канавки под кольца одинакового размера и кольца тоже. Единственное чем отличаются сейчас кольца производства Кострома — это то, что верхнее компрессионное кольцо покрыто хромом с торца… блестит оно короче. ВТорое — это расположение замков, они не должны быть друг на против друга и не должны попадать на холодильник. В остальном все очень просто. Сломать — не реально как по мне. Надо быть совсем чекнутым чтоб разогнуть их до того состояния когда они ломаются, ну или купить уж совсем дешовое и не качественное гуано.

вот все поршни и на месте. Кстати да. перед установкой сделал развесовку. Один из поршней оказался на 3 грама легче других. Асреди шатунов один оказался тяжелее остальных на 2 грамма. Так что самы лёгкий поршень пошел к самому тяжелому шатуну. Далее стал привинчивать все крышки и потдон, паралельно просто охреневая от качества прокладок… Размеры меряны сапогом, надеюсь у того кто их делает и продаёт отсохнут руки и все остальные причендалы. Поэтому прокладки пришлось подгонять и мазать все герметиком. Кстати еще скажу пару слов про переднюю манжету. Не покупайте производства МАСТЕР. Если задний сальник у них еще нормальный, то манжета редкостное гавно. Она большего диаметра чем посадочное место и никакими уговорами не садится. Мучался долго… в итоге манжета погнулась вся, так и не сев на метсо. Купил самую дешовую в ближайшем магазине, которая подходит и на зил и на газон. Резина в ней черного цвета.

Ну далее без коментариев. Просто мажу герметиком прилягающие поверхности и скручиваю всё до кучи.

Выбор колец и подготовка двигателя к их замене

Всем известно, что сердцем автомобиля является двигатель и именно от его работы, зависит работа всей машины.

Каждое кольцо с поршней снимается и проверяется в своем цилиндре. Чтобы не перепутывать их между собой, необходимо сразу раскладывать детали в определенном порядке. При поверке старых колец, наружный диаметр их не должен создавать зазор со стенками цилиндра больше, чем на 1 мм. Для сравнения можно вставить в тот же цилиндр новое кольцо.

Sdelaj Sam! Pljus interesnoe! Мне уже говорили об этом. Буду проверять. А можно просто кольца на поршнях поменять?

Величина овальности поршня составляет 0,39-5-0,43 мм. Больший поперечник юбки поршня размещается на 8 мм ниже оси поршневого пальца.

Источник

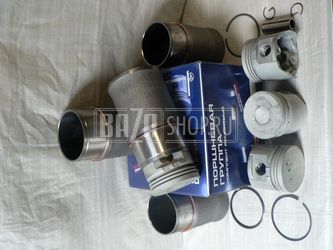

Группы поршневые двигатель ЗМЗ 402 с гильзами на УАЗ
