Коромысло клапана уаз дизель

Коромысло клапана дв. ANDORIA УАЗ HUNTER / 1.6.0235

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

Коромысло клапана дв. ANDORIA УАЗ HUNTER / 1.6.0235

• артикул 1.6.0235;
• есть в наличии и доступен для покупки;
• цена по состоянию на 28.10.21 — 2 362 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Клапаны газораспределительного механизма (ГРМ) дизельного двигателя ЗМЗ-51432 CRS приводятся от распределительных валов через рычаги с роликами. Рычаги одним концом, имеющим внутреннюю сферическую поверхность, опираются на сферический торец плунжера гидроопоры. Другим концом, имеющим криволинейную поверхность, рычаги опираются на торец стержня клапана.

Ролик рычага привода клапана благодаря гидроопорам беззазорно контактирует с кулачком распределительного вала. Для уменьшения трения в приводе клапанов ролик установлен на оси на игольчатом подшипнике. Рычаг передает перемещения, задаваемые профилем кулачка распределительного вала клапану. При установке на двигатель ЗМЗ-51432 CRS рычаг подсобирается с гидроопорой с помощью пружинной скобы охватывающей шейку плунжера гидроопоры.

Впускной и выпускной клапаны газораспределительного механизма двигателя ЗМЗ-51432 CRS.

Впускной и выпускной клапаны изготовлены из жаропрочной стали. Выпускной клапан имеет жароупорную износостойкую наплавку рабочей поверхности тарелки и наплавку из углеродистой стали на торце стержня, закаленную для повышения износостойкости.

Сухари и тарелка пружины клапана изготовлены из малоуглеродистой легированной стали и подвергнуты углеродоазотированию для повышения износостойкости. Под пружину клапана устанавливается стальная опорная шайба.

Клапаны работают в направляющих втулках изготовленных из дисперсно-упрочненного композиционного материала на основе порошковой меди или из порошкового материала на основе железа. Втулки клапанов снабжены стопорными кольцами.

Седла клапанов изготовлены из специального чугуна или из порошкового материала на основе железа. Седла запрессованы в головку цилиндров и окончательно обрабатываются в сборе с головкой. Для уменьшения расхода масла через зазор между втулкой и стержнем клапана, на верхние концы всех направляющих втулок напрессованы маслоотражательные колпачки изготовленные из маслостойкой резины.

Гидроопора привода газораспределительного механизма двигателя ЗМЗ-51432 CRS.

Для исключения регулировки тепловых зазоров в кинематических звеньях, передающих движение от кулачков распределительных валов к клапанам газораспределения, в приводе газораспределительного механизма применены гидроопоры, которые компенсируют износы сопрягаемых деталей : кулачков, роликов, сферических поверхностей плунжеров и рычагов, торцов клапанов, фасок седел и тарелок клапанов.

Работает гидроопора следующим образом. При набегании кулачка распределительного вала на ролик рычага, плунжер гидроопоры смещается вниз. Давление масла под поршнем резко повышается, шариковый клапан закрывается, масло в закрытом пространстве становится не сжимаемым рабочим телом, которое обеспечивает передачу усилия и движения от кулачка распределительного вала через рычаг к клапану.

Небольшая часть масла выдавливается через зазор между корпусом и поршнем, при этом гидроопора проседает на величину от 0.01 до 0.05 мм. При сбеге ролика рычага с вершины кулачка и при его движении по цилиндрическому участку кулачка усилие с плунжера гидроопоры снимается.

Под действием давления масла шариковый клапан открывается, гидроопора пополняется маслом, плунжер перемещается вверх, обеспечивая постоянный контакт ролика рычага с кулачком распределительного вала без зазора.

В плунжере гидроопоры выполнено отверстие для подвода смазки под давлением к сферическим опорным поверхностям плунжера и рычага. Через отверстие в рычаге струей масла смазываются рабочие поверхности кулачка распределительного вала и ролика рычага.

Промежуточный вал газораспределительного механизма двигателя ЗМЗ-51432 CRS.

Промежуточный вал служит для передачи вращения от коленчатого вала распределительным валам через промежуточные звездочки с понижением частоты вращения в 2 раза, а также для привода масляного насоса. Размещение звездочек понижающей передачи на промежуточном вале позволяет уменьшить высоту двигателя за счет применения на распределительных валах звездочек с небольшим числом зубьев.

Промежуточный вал стальной, имеет две опорные шейки: переднюю диаметром 49 мм, воспринимающую радиальные усилия от натяжения цепи, и заднюю диаметром 22 мм, воспринимающую радиальные усилия от привода масляного насоса, на концах вала имеются шейки для установки и крепления : спереди звездочек привода газораспределительного механизма, сзади шестерни привода масляного насоса. Наружные поверхности опор вала для повышения износостойкости подвергнуты химикотермической обработке.

Промежуточный вал установлен в блоке цилиндров и герметично закрыт стальным трубчатым кожухом запрессованным в опоры вала с анаэробным герметиком. От осевого перемещения в блоке цилиндров вал удерживается упорным фланцем.

Вал вращается в двух опорах, с подшипниками скольжения в виде сталеалюминевых втулок запрессованных в отверстия блока. При вращении промежуточный вал, под действием осевой силы от приводных шестерен с винтовыми зубьями, передней опорной шейкой прижимается к упорному фланцу. Фланец для повышения износостойкости закален, а для улучшения приработки торцевые поверхности фланца шлифованы, для снижения трения к упорному фланцу через отверстие в торце вала под давлением подводится смазка.

Ведущая и ведомая звездочки от взаимного проворота фиксируются цилиндрическим штифтом запрессованным в ведущую звездочку. Обе звездочки к промежуточному валу крепятся двумя стяжными болтами. Для предотвращения самовывинчивания болтов под их головки устанавливается стопорная пластина, свободные углы которой отгибаются на грани болтов.

Источник

Рычаг (коромысло, рокер) привода клапана ЗМЗ-514 УАЗ (ЗМЗ) 514.1007111-03

Реально низкие цены на з/ч

Комплектация заявок на 100%

Доставка удобной Транспортной Компанией

А также нашим автотранспортом

Огромный ассортимент

Более 6000 наименований з/ч УАЗ в наличии со склада и под заказ

Гарантия

Возврат брака без обмана!

Производитель : Заволжский моторный завод (ЗМЗ).

Код (номер) детали по каталогу: 514.1007111-03

Применение : Рычаг (коромысло, рокер) привода клапана 514.1007111-03 (пр-во ЗМЗ) предназначен для открытия — закрытия клапанов ГРМ (газораспределительного механизма) головки блока цилиндров двигателя ЗМЗ-514 дизель. Рычаг (коромысло, рокер) привода клапана 514.1007111-03 применяется на автомобилях семейства УАЗ 3163 «Патриот» Patriot и УАЗ 31519 «Хантер» Hunter с дизельным двигателем ЗМЗ-514 класса экологичности Евро 2, Евро 3 и Евро 4. Комплект на автомобиль – 16 шт.

В нашем Интернет-магазине 469-452.ru автозапчастей УАЗ Вы можете купить «Рычаг (коромысло, рокер) привода клапана ЗМЗ-514 дизель УАЗ 3163 Патриот, Хантер 514.1007111-03 « производства Заволжский моторный завод (ЗМЗ) онлайн прямо сейчас. Для этого просто отложите запчасть УАЗ Рычаг (коромысло, рокер) привода клапана ЗМЗ-514 дизель УАЗ 3163 Патриот, Хантер (ЗМЗ) 514.1007111-03 в корзину и оформите заказ или воспользуйтесь опцией «купить в один клик». Наши менеджеры свяжутся с Вами посредством e-mail или Viber/WhatsApp для уточнения заказа и доставки. Звонки по телефону для подтверждения Вашего заказа используются только в редких исключительных случаях.

Также на этой странице по детали «Рычаг (коромысло, рокер) привода клапана ЗМЗ-514 дизель УАЗ 3163 Патриот, Хантер (ЗМЗ) 514.1007111-03» Вы можете оставить свой отзыв или задать вопрос.

В нашем интернет-магазине запчастей к автомобилям семейства УАЗ Вы всегда сможете купить качественную продукцию по самым низким ценам, найдете широчайший ассортимент, оптимальные сроки поставки. Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефонам, указанным на сайте или через форму обратной связи.

Подобрать другие запчасти и детали можно через каталог на сайте. Даже если у нас на сайте Вы не нашли нужную Вам деталь, мы укомплектуем Вашу заявку в полном объёме необходимыми запчастями УАЗ наилучшего качества от проверенных производителей по привлекательным ценам.

Все представленные автозапчасти, поставляемые нашим интернет-магазином, проходят строгий контроль качества.

Осуществляем доставку в Россию, страны СНГ, Украину. Отправим запчасти наиболее удобной для Вас транспортной компанией по Вашему желанию.

Обратите внимание! Фотография носит исключительно ознакомительный характер и может отличаться от товара, фактически имеющегося на складах. Рекомендуем при согласовании заказа проверять характеристики товаров.

Источник

Рычаг (коромысло, рокер) привода клапана ЗМЗ-514 УАЗ 514.1007111-03

Реально низкие цены на з/ч

Комплектация заявок на 100%

Доставка удобной Транспортной Компанией

А также нашим автотранспортом

Огромный ассортимент

Более 6000 наименований з/ч УАЗ в наличии со склада и под заказ

Гарантия

Возврат брака без обмана!

Производитель : Прочие производители.

Код (номер) детали по каталогу: 514.1007111-03

Применение : Рычаг (коромысло, рокер) привода клапана 514.1007111-03 предназначен для открытия — закрытия клапанов ГРМ (газораспределительного механизма) головки блока цилиндров двигателя ЗМЗ-514 дизель. Рычаг (коромысло, рокер) привода клапана 514.1007111-03 применяется на автомобилях семейства УАЗ 3163 «Патриот» Patriot и УАЗ 31519 «Хантер» Hunter с дизельным двигателем ЗМЗ-514 класса экологичности Евро 2, Евро 3 и Евро 4. Комплект на автомобиль – 16 шт.

В нашем Интернет-магазине 469-452.ru автозапчастей УАЗ Вы можете купить «Рычаг (коромысло, рокер) привода клапана ЗМЗ-514 дизель УАЗ 3163 Патриот Хантер 514.1007111-03 « онлайн прямо сейчас. Для этого просто отложите запчасть УАЗ Рычаг (коромысло, рокер) привода клапана ЗМЗ-514 дизель УАЗ 3163 Патриот Хантер 514.1007111-03 в корзину и оформите заказ или воспользуйтесь опцией «купить в один клик». Наши менеджеры свяжутся с Вами посредством e-mail или Viber/WhatsApp для уточнения заказа и доставки. Звонки по телефону для подтверждения Вашего заказа используются только в редких исключительных случаях.

Также на этой странице по детали «Рычаг (коромысло, рокер) привода клапана ЗМЗ-514 дизель УАЗ 3163 Патриот Хантер 514.1007111-03» Вы можете оставить свой отзыв или задать вопрос.

В нашем интернет-магазине запчастей к автомобилям семейства УАЗ Вы всегда сможете купить качественную продукцию по самым низким ценам, найдете широчайший ассортимент, оптимальные сроки поставки. Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефонам, указанным на сайте или через форму обратной связи.

Подобрать другие запчасти и детали можно через каталог на сайте. Даже если у нас на сайте Вы не нашли нужную Вам деталь, мы укомплектуем Вашу заявку в полном объёме необходимыми запчастями УАЗ наилучшего качества от проверенных производителей по привлекательным ценам.

Все представленные автозапчасти, поставляемые нашим интернет-магазином, проходят строгий контроль качества.

Осуществляем доставку в Россию, страны СНГ, Украину. Отправим запчасти наиболее удобной для Вас транспортной компанией по Вашему желанию.

Обратите внимание! Фотография носит исключительно ознакомительный характер и может отличаться от товара, фактически имеющегося на складах. Рекомендуем при согласовании заказа проверять характеристики товаров.

Источник

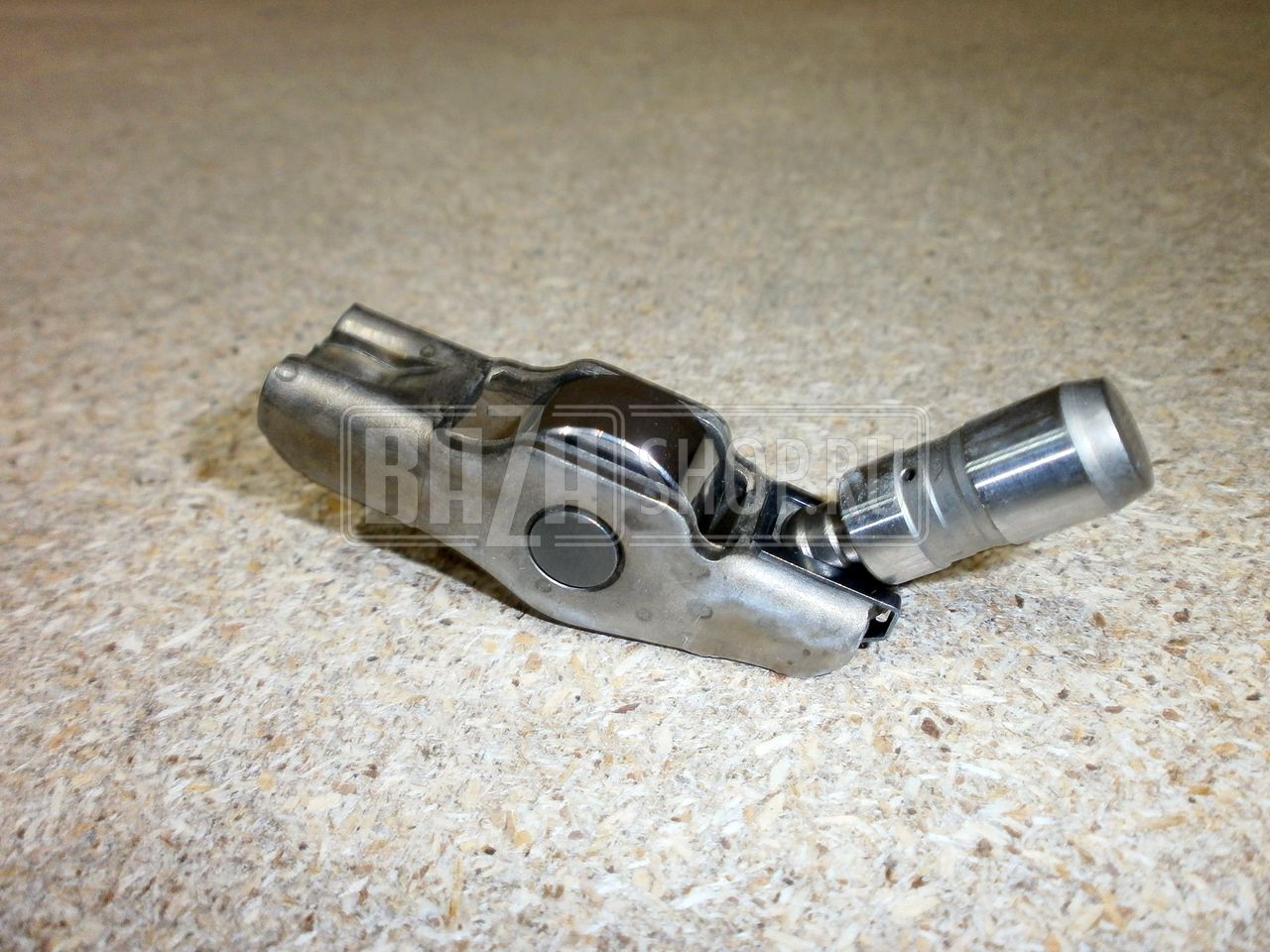

Коромысло клапана (рокер) дв.IVECO УАЗ PATRIOT, IVECO DAILY 65C17 (70C15-E4) M.Y.2012 ## / 5802723240 / 5801455560 /504074464

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

Коромысло клапана (рокер) дв.IVECO УАЗ PATRIOT, IVECO DAILY 65C17 (70C15-E4) M.Y.2012 ## / 5802723240 / 5801455560 /504074464

• артикул 5802723240 / 5801455560 /504074464;
• есть в наличии и доступен для покупки;
• цена по состоянию на 28.10.21 — 889 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в Екатеринбурге для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.
