Ни для кого не секрет, что Главный Цилиндр Сцепления (он же ГЦС) на большинстве УАЗах — одна из головных болей его водителя. При этом взять и купить качественный ГЦС, предназначенный для УАЗа — задача не из простых и чаще всего не выполнимая ввиду ограниченности ассортимента автомагазинов (а может и производителей). Многие решают эту проблему путем замены родного ГЦС на ГЦС от других автомобилей. Вариант имеет право на жизнь, но его в данном случае мы рассматривать не будем по следующим соображениям:
1) диаметры поршней чаще всего не совпадают, а из этого следует изменение рабочего хода Рабочего Цилиндра Сцепления (он же РЦС), а следовательно вилки сцепления, выжимного подшипника и изменение рабочих условий лепестков корзины сцепления
2) установка ГЦС от других автомобилей часто сопряжена с изменением крепежных отверстий на моторном щите, необходимостью использовать другой штуцер на трубке от ГЦС к РЦС или устанавливать переходник
3) в случае установки ГЦС ВАЗ, возникает проблема фиксации штока между педалью сцепления и ГЦС

Попробуем разобраться в причинах частой некорректной работы родных ГЦС.

Сразу оговорюсь, что в качестве образцов УАЗовских ГЦС были взяты ГЦС производства АДС (ООО Автодеталь-Сервис). Один — который был на моем УАЗе с завода (со стальным поршнем), второй я покупал в магазине (пластиковый поршень выкинул через какое-то время, так как он при нагреве подклинивал в корпусе цилиндра и поставил алюминиевый из ремкомплекта ГЦС ГАЗ).

Первое, что приходит в голову — сравнить конструкции родного ГЦС и ГЦС от какого-то другого автомобиля, где они работают длительный срок и не вызывают нареканий водителя в течение многих тысяч километров пробега. В качестве препарируемого под руку попался ГЦС от какой-то тойоты (был снят с Toyota Camry Prominent, но сколько он отходил и когда был установлен — история умалчивает). А ведь и правда: мировой лидер, на которого многим бы стоило равняться во многом, в том числе и качестве комплектующих.

Итак, разбираем тойотовский ГЦС… И видим абсолютно все те же детали, которые видели в нашем родном цилиндре. Схожая геометрия, только материалы и размеры другие. И нет шайбы-фиксатора штока, не предусмотрена она там. А в остальном все на месте: корпус, поршень, задняя и передняя манжеты, шайба-клапан, пружина…
Лично я после этого впал в ступор. Как так — конструкция абсолютно такая же, а на УАЗе не работает, как положено.

Немного переварив увиденное, пришло понимание о дальнейших действия. Вооружаемся штангелем, глубиномером и строим 3D-модели обоих ГЦС. Абсолютно точно воспроизводить геометрию смысла нет, главное максимально точно воспроизвести размеры и основные рабочие поверхности элементов.
Затем для наглядности делаем разрез получившейся сборки и делаем выводы.

Итак, ГЦС с камри

А теперь наш родной до боли ГЦС АДС

Что называется, найдите 10 отличий.

Тут стоит вспомнить проблемы УАЗовских ГЦС. На память вспоминаются:
1) малый срок службы передней манжеты — начинает перепускать
2) подклинивание поршня (в случае пластикового поршня)
3) трудности при прокачке
4) со временем смещается положение педали, когда сцепление начинает «схватывать», в запущенных случаях сцепление недовыключается или выключается после второго, третьего качка (особенно зимой).

А теперь возвращаемся к схемам, смотрим внимательно и пытаемся определить причины данных проблем. Для удобства пусть это будет оформлено аналогично по пунктам.

1) следует обратить внимание на диаметры манжет и корпуса цилиндра. На схемах это видно не очень хорошо, поэтому кто не хочет всматриваться — поверьте на слово. Для нормальной долгой работы манжеты в цилиндре диаметр ее рабочей кромки должен быть несколько больше диаметра цилиндра, чтобы обеспечить небольшой натяг и герметичность. В случает тойотовского ГЦС разница этих диаметров составляет примерно 0,3мм (0,25-0,35мм). В случае УАЗовского ГЦС… Мне эту разницу уловить не удалось. То при том, что моим штангелем я вижу плюс-минус 0,05мм, диаметр рабочей кромки передней манжеты и внутренний диаметр цилиндра совпадают. От сюда и перепускание в холодную погоду — не обеспечивается герметичность при малой разнице давлений перед манжетой и за ней. Справедливости ради стоит сказать, что в заводском ГЦС стояли другие манжеты (судя по маркировке — китайского производства), с ними все в порядке по этой части и перепусканий при работе не наблюдалось. Кроме того, следует обратить внимание на задние манжеты обоих цилиндров — там требуемая разница диаметров соблюдена в обоих случаях и при работе манжеты нареканий не вызывали.
Решение проблемы — подбор качественной манжеты.

2) в данном случае следует обратить внимание на диаметр поршней. В случае тойоты обеспечен зазор между поршнем и стенкой цилиндра (разница диаметров — 0,25мм). Таким образом поршень практически не контактирует со стенкой цилиндра, а опирается на манжеты. В случае ГЦС УАЗ — диаметры почти совпадают, а по следам на юбках поршня явно видно, что они постоянно работают по зеркалу стенки цилиндра. А в случае пластикового поршня имеем еще и разный коэффициент расширения поршня и цилиндра, а как следствие — подклинивание поршня. Тут все просто — диаметр юбок поршня необходимо уменьшить на 0,1-0,15мм.

3,4) Эти пункты следует рассматривать вместе, так как вызваны они одной проблемой. Для начала представим, как работает ГЦС такого типа конструкции. Тормозная жидкость попадает через большое (заднее) перепускное отверстие в полость между манжетами. Затем при прокачке во время движения поршня назад (т.е. например резко отпускаем педаль сцепления) перед передней манжетой кратковременно создается разряжение, тормозная жидкость всасывается через отверстия в передней юбке поршня, через шайбу-клапан и рабочую кромку передней манжеты в полость перед передней манжетой. Таким образом весь воздух постепенно уходит в РЦС, а далее через штуцер прокачки на РЦС покидает систему. Все, система прокачана, работает. Возникает вопрос: зачем при этом необходимо второе перепускное отверстие (переднее, малое)? Представим такую ситуацию: водитель резко бросает сцепление, поршень под усилием пружины начинает движение назад. Для того, чтобы на данное действие произошел отклик со стороны РЦС, то есть по сути лепестков корзины сцепления, требуется какое-то время. Да оно очень мало, но оно есть. При этом по аналогии с процессом прокачки мы получаем разницу давлений перед манжетой и за ней (перед манжетой чуть меньше давление), небольшое количество тормозной жидкости аналогично прокачке попадает в камеру перед манжетой, поршень уходит в крайнее положение и…
Далее сначала рассмотрим тойотовский ГЦС. Поршень остановился, передняя манжета прошла мимо малого перепускного отверстия, открыла его, поршень РЦС ушел в свое крайнее положение, избыток тормозной жидкости вернулся в бачок через малое отверстие, давление тормозной жидкости перед и за манжетой выровнялось, система вернулась в начальное состояние.
Теперь смотрим ГЦС УАЗ. Поршень ушел в крайнее положение, манжета тоже (уперлась в поршень), но перепускное отверстие все еще перекрыто манжетой. Излишку тормозной жидкости уходить некуда, он поддавливает поршень РЦС, а следовательно и поршень РЦС не может вернуться в свое крайнее положение. Система не может вернуться в свое первоначальное состояние. На практике наблюдается недовключение сцепления. А в совокупности с трудностями прокачки — может остаться воздух в системе (так как на самом деле часть воздуха из системы удаляется через малое перепускное отверстие при нахождении поршня в крайнем положении, в том числе и тот, который может попасть через манжету РЦС во время эксплуатации) и как следствие — недовыключение сцепления, хруст и/или затруднения при переключении передач. Обычно эти симптомы проходят после принудительной прокачки системы (например при помощи поддавливания тормозной жидкости из бачка воздухом с компрессора).
Решение — изменение конструкции поршня.
Тут вариантов три:
1. установка вместо воротничковых манжет — обычных колец. На мой взгляд, вариант плохой, так как зимой часто не обеспечивается натяг, а следовательно герметичность
2. укорачивание поршня в его тонкой части. Судя по моим замерам — на 3-3,5мм, т.е. по сути изготовление нового укороченного поршня. А за одно и диаметры юбок чуть уменьшить.
3. использование задней манжеты (такой же конструкции т.е.) вместо передней. Но тут остается открытым вопрос ресурса обеих манжет. Я пока не готов утверждать, что ресурс одной из манжет выше.

Осталось проверить приведенные утверждения на практике.

Источник

Манжета ГЦС (кольцо) УАЗ PATRIOT (внутренняя, поршня) (РЕЗИНА)** / 3163-1602554

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

Манжета ГЦС (кольцо) УАЗ PATRIOT (внутренняя, поршня) (РЕЗИНА)** / 3163-1602554

артикул 3163-1602554;
доступен под заказ;
цену и сроки поставки уточняйте;
есть аналоги в наличии (проверить) ;
доставка осуществляется по всей России.

Узнайте наличие, цену и сроки поставки данного товара по телефону 8 800 700-9-554 или через форму обратной связи. При необходимости наши специалисты подберут для вас аналогичные товары, имеющиеся в наличии.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

Манжета УАЗ, ГАЗ-24 ГЦС наружная, М-2140 РТЦ d=22мм

Артикул: 469-1602548

Данные обновлены: 29.10.2021 в 17:00

Характеристики

Код для заказа	016305
Артикулы
Каталожная группа	Трансмиссия, ..Сцепление
Ширина, м	0.02
Высота, м	0.005
Длина, м	0.02
Вес, кг	0.01

Параметры

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 19 шт.

На складах : 126 шт.

На складах : 83 шт.

На складах : 65 шт.

На складах : 1382 шт.

На складах : 4095 шт.

На складах : 326 шт.

На складах : 139 шт.

На складах : 50 шт.

На складах : 294 шт.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Источник

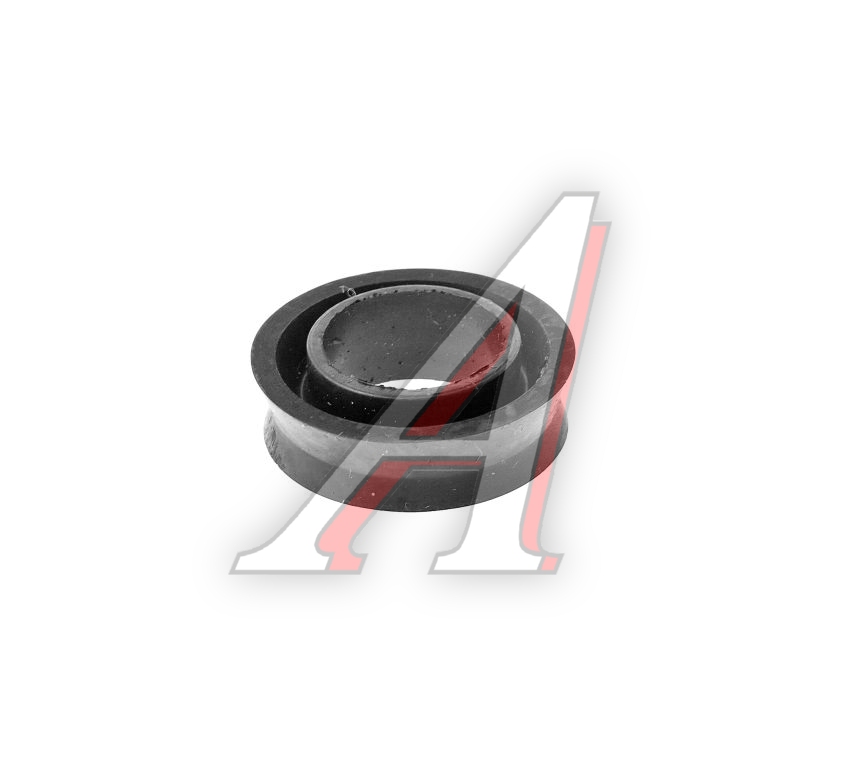

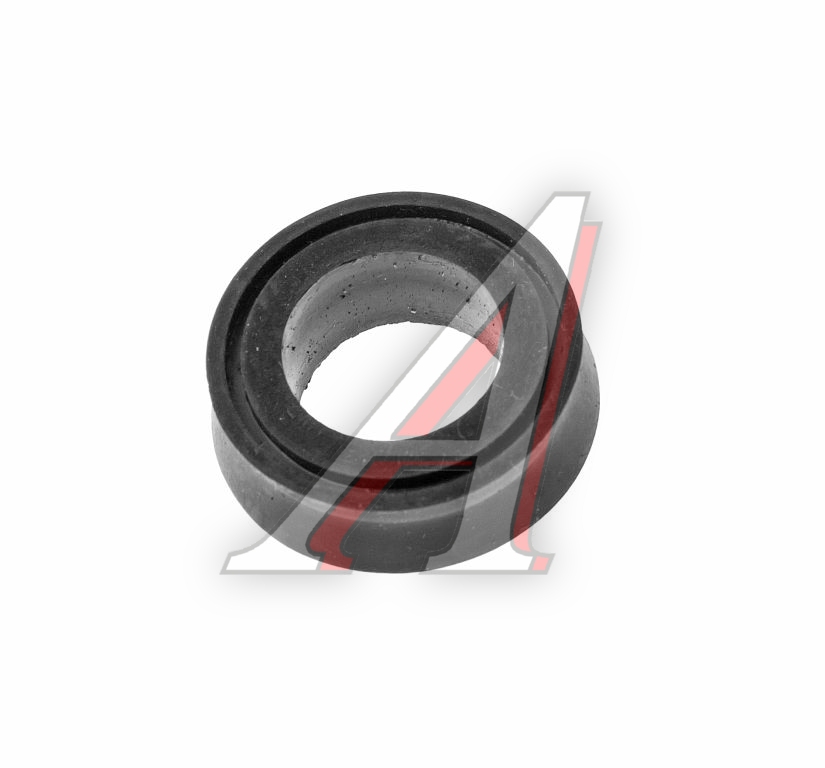

Манжета УАЗ-469 РЦС
