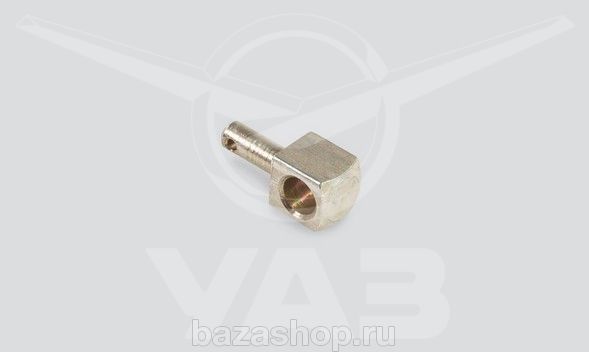

Палец тяги РК / тяги КПП УАЗ 452** / 451Д-1703139-10 (-95)

• артикул 451Д-1703139-10 (-95);
• есть в наличии и доступен для покупки;
• цена по состоянию на 28.10.21 — 141 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Механизм переключения передач четырехступенчатой полусинхронизированной коробки передач автомобилей семейства УАЗ-452 смонтирован в боковой крышке коробки передач. Вилки переключения передач крепятся к штокам при помощи конического винта шплинтуемого проволокой.

Передвижение вилок при переключении передач происходит вместе со штоками, которые имеют гнездо для стопорного винта и канавки для фиксаторов и замочного устройства. Средний шток имеет, кроме того, промежуточный штифт замочного устройства. При включении одной из передач шток перемещается и стержнем через сухари запирает соседние штоки.

Таким образом, каждый из оставшихся штоков закрыт замочным сухарем и не может быть выведен из нейтрального положения до тех пор, пока ранее переключенный шток не будет возвращен в нейтральное положение. Этот же замок препятствует одновременному включению двух передач.

Вилки в нейтральном положении и в положениях при включенных передачах фиксируются шариками. Для переключения вилок служит муфта с рычагом, посаженная на шлицах вертикального валика. Головка рычага муфты входит в пазы вилок. Муфта может перемещаться по валику в осевом направлении. При вращении валика муфта поворачивается и ее рычаг передвигает ту или иную вилку.

При этом в крайнем верхнем положении муфта соединяется с вилкой первой и второй передач, в среднем положении — с вилкой третьей и четвертой передач, крайнем нижнем положении — с вилкой заднего^хода. Среднее положение муфты фиксируется упором муфты в шайбу, в которую упирается пружина. Чтобы муфта заняла крайнее нижнее положение, нужно приложить дополнительное усилие для сжатия пружины. На внешнем конце валика нарезаны шлицы и резьба для установки рычага переключения передач.

Для передвижения муфты вверх и вниз служит рычаг управления, который вращается на валике и входит в паз муфты. Наружный конец валика имеет шлицы и резьбу для крепления наружного рычага. Валики уплотняются резиновыми кольцами круглого сечения.

Наружные рычаги управления и переключения на одном конце имеют шлицевое отверстие, а на другом — отверстия, в которые вставлены резиновые подушки с латунными втулками. При установке на шлицы рычагов управления и переключения допускается отклонение от положений в пределах 5 градусов в любую сторону.

Положения наружных рычагов переключения передач.

Механизм управления четырехступенчатой коробки передач УАЗ-452.

Этот механизм состоит из двух рычагов — управления и переключения, вращающихся во взаимно перпендикулярных плоскостях. Оба рычага установлены в кронштейн, который крепится к кабине. На конце длинного плеча рычага управления выполнено отверстие для присоединения тяги, на конце короткого имеется вилка, в которую входит рычаг. В среднем положении рычаг фиксируется шариком фиксатора.

Рычаг переключения одним концом соединяется с тягой, другим — с главным рычагом переключения передач при помощи вильчатого выступа с отверстиями. Главный рычаг установлен на оси, ввертываемой в тело рычага переключения. Ось стопорится контргайкой. Шарнир главного рычага переключения защищен от пыли уплотнителем из полиэтилена, закрывающим отверстие в коробе воздуховода кабины. Края отверстия уплотнены поролоном, прижатым стальной обоймой.

Главный рычаг сначала поворачивается относительно рычага переключения в поперечном направлении и после этого поворачивается только с рычагом переключения, включая нужную передачу. К рычагу управления крепится вертикальная тяга при помощи пальца, шплинта, плоской и пружинной шайб. Рычаг переключения соединен с вертикальной тягой пальцем и шплинтом.

Нижние концы обеих тяг имеют резьбу, позволяющую изменять их длину. Для регулировки длины тяг на их резьбовые концы надеты пальцы застопоренные двумя гайками. Отвинчивая или завинчивая гайки, можно изменять длину тяг, не разбирая соединения.

Цилиндрические части пальцев с квадратными головками соединяются с промежуточными рычагами с помощью шплинтов, плоских и пружинных шайб. Узел промежуточных рычагов установлен на второй поперечине рамы автомобиля. Все промежуточные рычаги установлены на одну ось : верхний промежуточный рычаг управления — при помощи накатки, нижний промежуточный рычаг управления закреплен радиальным штифтом, промежуточный рычаг переключения — свободно на бронзовой втулке. В оси сделаны отверстия для подачи смазки.

Промежуточные рычаги с рычагами коробки передач соединены горизонтальными тягами противоположные концы которых соединяются с рычагами коробки передач с помощью пальцев с квадратными головками.

Работа механизмов управления и переключения передач коробки передач УАЗ-452.

Рычаг в кабине может перемещаться в двух плоскостях — параллельно оси автомобиля и перпендикулярно ей. При движении этого рычага перпендикулярно оси автомобиля нижний его конец передвигает рычаг управления и через систему тяг и промежуточные рычаги вводит муфту переключения в нужное положение.

При движении горизонтальной тяги назад, муфта переключения соединяется с вилкой первой и второй передач, при движении вперед — с вилкой заднего хода.

При движении рычага в кабине в направлении, параллельном оси автомобиля, происходит переключение передачи, выбранной предшествовавшим движением. Рычаг управления механизма управления остается неподвижным, а вращается только рычаг переключения.

Регулировка механизмов управления и переключения передач коробки передач УАЗ-452.

Механизм управления и механизм переключения передач после регулировки должны обеспечивать правильную работу коробки передач и удобство работы водителя. Порядок регулировки следующий :

— Установить рычаги на крышке коробки передач в нейтральное положение.
— Изменяя длину горизонтальных тяг, установить промежуточные рычаги так, чтобы их нижние плечи были направлены вертикально вниз.
— Изменяя длину вертикальной тяги управления, установить на фиксатор рычаг управления механизма.
— Затем подобрать длину вертикальной тяги переключения так, чтобы рукоятка рычага в кабине находилась в среднем положении между щитком приборов и капотом.
— Надежно закрепить гайки тяг.

Последовательным включением первой передачи и передачи заднего хода надо проверить правильность регулировки привода. При этих положениях тяги и промежуточные рычаги не должны упираться в соседние детали. Рычаг в кабине не должен близко подходить к щитку приборов или капоту настолько, чтобы не повредить руки водителя. Включение передач в коробке передач должно быть полным, то есть шток включения должен стать на фиксатор.

Источник

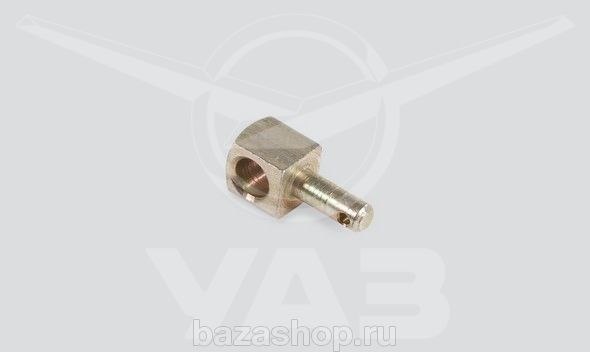

палец тяг задних выбора и перекл.передач длинный УаЗ-452,3741,3303,3962 «ОАО УАЗ»
