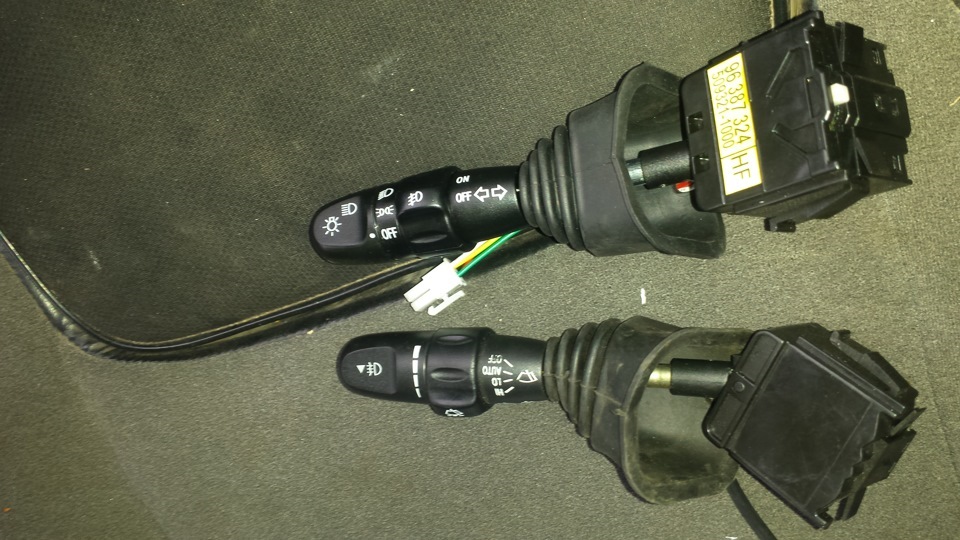

Подрулевые переключатели Шевроле Нива

Современный автомобиль состоит из множества разных деталей. И даже самая маленькая деталь в автомобиле может выполнять очень важные функции, без которых невозможна нормальная работа. И сегодня мы бы хотели написать статью про такую незаметную деталь, но в тоже время очень нужную для водителя — это подрулевые переключатели в автомобилях ВАЗ.

Читайте также:  Уаз патриот 150 л с автомат

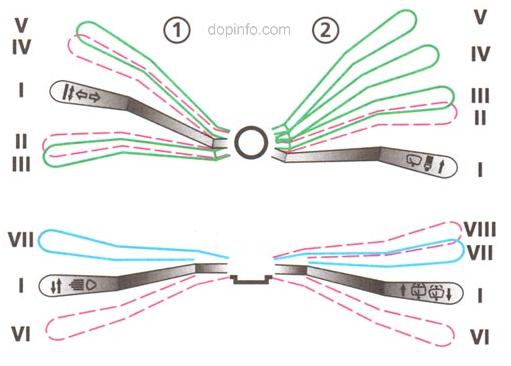

Все мы привыкли, что в автомобиле всего два переключателя. Но мало кто знает, что на некоторых старых моделях ВАЗ было не два подрулевых переключателя, а три. Третий переключатель, например, на автомобиле ВАЗ 2105 отвечает за работу стеклоочистителя и омывателя. Но потом производители поняли, что расположение третьего рычага очень неудобное, и исправили свои недоработки на более новых моделях. Как Вы уже знает то, что с помощью подрулевых переключателей водитель может выполнять разные функции, такие как:

  • включение-выключение поворотников;
  • переключение ближнего света на дальний и обратно;
  • включение очистители и омыватели стекол и так далее.

И без всех этих функций просто невозможно представить современный автомобиль. Ведь если водитель не включит поворотник, то он введет в замешательство других водителей, а это в свою очередь очень опасно и может привести в аварии. Так как дорога ошибок не прощает. Но так как подрулевыми переключателями водитель пользуется каждый раз, когда садится за руль своего железного коня, то они часто выходят из строя. И в этом нет ничего необычно, ведь у каждой детали в автомобиле есть свой срок службы, на который она рассчитана. Самыми наиболее частыми поломками в переключателе, является не включающийся режим поворотников или же неработающие стеклоочистители. Также возможно случайно задеть рычаг переключения, и попросту отломить его. Ведь место, где пластиковый рычаг соединен с контактной группой, сделан из силумина. Это в свою очередь не очень надежный металл, который даже при не сильной нагрузке сразу же лопается.

Но если переключатель в нормальном состоянии, и просто время от времени не включает ту или иную функцию, то дело может быть в окислившихся контактах переключателя. И тут перед Вами есть выбор заменить переключатель самому, или же отдать машины в сервис по ремонту автомобиля. Если Вы выбрали второй вариант, то ремонт в автосервисе займет у Вас час или два в зависимости от загруженности сервиса. Но если, Вы истинный любитель своего автомобиля, то Вы просто обязанные ремонтировать свой автомобиль сами, ведь всем известно, что в автосервисе могут что-нибудь не докрутить или же сломать, ведь они руководствуются принципом получения прибыли, и не сделают на совесть. Но если Вы не обладаете навыками в ремонте, то лучше конечно отдать машину в ремонт или же воспользоваться нашей инструкцией, с которой Вы с легкость справитесь.

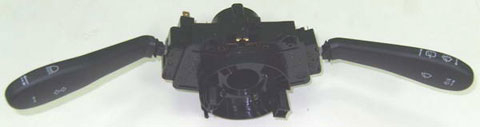

Замена подрулевых переключателей на ВАЗ:

  • Отключите питания, сняв (+ и -) с аккумуляторной батареи.
  • Открутите саморезы, держащие кожух.
  • Отцепите штекера от подрулевого переключателя.
  • Нажмите на фиксаторы, чтобы вынуть переключатель из основной колодки.

Если переключатель исправный, но иногда не включает некоторые функции, то попробуете почистить шкуркой «нулевка» контакты на переключателе.
Если нужно заменить еще и основную колодку, в которой держатся переключатели, то воспользуйтесь инструкцией ниже:

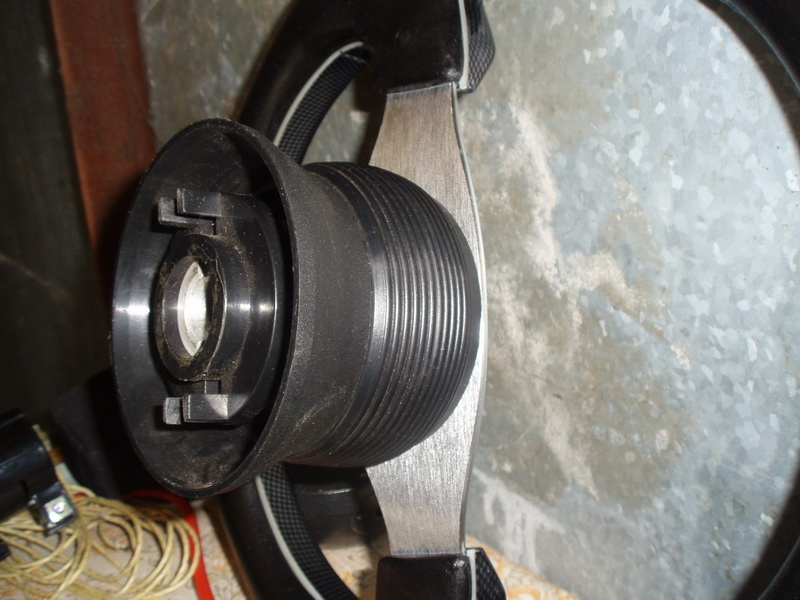

  1. Снимите пластиковую заглушку на руле (в зависимости от модели руля, удерживающие саморезы могут находиться как на лицевой стороне (ВАЗ 2108, 2109, 21099, 2110, 2111, 2112) или же по бокам руля (Лада Калина).
  2. После снятия заглушки Вы увидите гайку удерживающую руль на рулевой колонке. Сделайте метку на руле и рулевой колонке. Чтобы после замены Вы с легкость установили руль по метке, без всяких регулировок.
  3. С помощью головки на 24 открутите гайку и снимите руль.
  4. Ослабьте болт внизу основной колодки.
  5. Снимите колодку с рулевой колодки.

Замену производить в обратном порядке. Внимание: некоторые моменты по снятию могут незначительно различаться на разных моделях ВАЗ.

Как Вы могли заметить в замене нет ничего сложного, если действовать выше написанной инструкции. Производить замену самому или поехать в автосервис, решать только Вам.

Мы лишь со своей стороны можем гарантировать огромный выбор автозапчастей и опытных продавцов-консультантов, которые помогут Вам подобрать нужные запчасти для Вашей модели автомобиля!

Источник

Подрулевой переключатель поворотов нива шевроле

Подрулевые переключатели Шевроле Нива

Современный автомобиль состоит из множества разных деталей. И даже самая маленькая деталь в автомобиле может выполнять очень важные функции, без которых невозможна нормальная работа. И сегодня мы бы хотели написать статью про такую незаметную деталь, но в тоже время очень нужную для водителя — это подрулевые переключатели в автомобилях ВАЗ.

Все мы привыкли, что в автомобиле всего два переключателя. Но мало кто знает, что на некоторых старых моделях ВАЗ было не два подрулевых переключателя, а три. Третий переключатель, например, на автомобиле ВАЗ 2105 отвечает за работу стеклоочистителя и омывателя. Но потом производители поняли, что расположение третьего рычага очень неудобное, и исправили свои недоработки на более новых моделях. Как Вы уже знает то, что с помощью подрулевых переключателей водитель может выполнять разные функции, такие как:

  • включение-выключение поворотников;
  • переключение ближнего света на дальний и обратно;
  • включение очистители и омыватели стекол и так далее.

И без всех этих функций просто невозможно представить современный автомобиль. Ведь если водитель не включит поворотник, то он введет в замешательство других водителей, а это в свою очередь очень опасно и может привести в аварии. Так как дорога ошибок не прощает. Но так как подрулевыми переключателями водитель пользуется каждый раз, когда садится за руль своего железного коня, то они часто выходят из строя. И в этом нет ничего необычно, ведь у каждой детали в автомобиле есть свой срок службы, на который она рассчитана. Самыми наиболее частыми поломками в переключателе, является не включающийся режим поворотников или же неработающие стеклоочистители. Также возможно случайно задеть рычаг переключения, и попросту отломить его. Ведь место, где пластиковый рычаг соединен с контактной группой, сделан из силумина. Это в свою очередь не очень надежный металл, который даже при не сильной нагрузке сразу же лопается.

Но если переключатель в нормальном состоянии, и просто время от времени не включает ту или иную функцию, то дело может быть в окислившихся контактах переключателя. И тут перед Вами есть выбор заменить переключатель самому, или же отдать машины в сервис по ремонту автомобиля. Если Вы выбрали второй вариант, то ремонт в автосервисе займет у Вас час или два в зависимости от загруженности сервиса. Но если, Вы истинный любитель своего автомобиля, то Вы просто обязанные ремонтировать свой автомобиль сами, ведь всем известно, что в автосервисе могут что-нибудь не докрутить или же сломать, ведь они руководствуются принципом получения прибыли, и не сделают на совесть. Но если Вы не обладаете навыками в ремонте, то лучше конечно отдать машину в ремонт или же воспользоваться нашей инструкцией, с которой Вы с легкость справитесь.

Замена подрулевых переключателей на ВАЗ:

  • Отключите питания, сняв (+ и -) с аккумуляторной батареи.
  • Открутите саморезы, держащие кожух.
  • Отцепите штекера от подрулевого переключателя.
  • Нажмите на фиксаторы, чтобы вынуть переключатель из основной колодки.

Если переключатель исправный, но иногда не включает некоторые функции, то попробуете почистить шкуркой «нулевка» контакты на переключателе.
Если нужно заменить еще и основную колодку, в которой держатся переключатели, то воспользуйтесь инструкцией ниже:

  1. Снимите пластиковую заглушку на руле (в зависимости от модели руля, удерживающие саморезы могут находиться как на лицевой стороне (ВАЗ 2108, 2109, 21099, 2110, 2111, 2112) или же по бокам руля (Лада Калина).
  2. После снятия заглушки Вы увидите гайку удерживающую руль на рулевой колонке. Сделайте метку на руле и рулевой колонке. Чтобы после замены Вы с легкость установили руль по метке, без всяких регулировок.
  3. С помощью головки на 24 открутите гайку и снимите руль.
  4. Ослабьте болт внизу основной колодки.
  5. Снимите колодку с рулевой колодки.

Замену производить в обратном порядке. Внимание: некоторые моменты по снятию могут незначительно различаться на разных моделях ВАЗ.

Как Вы могли заметить в замене нет ничего сложного, если действовать выше написанной инструкции. Производить замену самому или поехать в автосервис, решать только Вам.

Мы лишь со своей стороны можем гарантировать огромный выбор автозапчастей и опытных продавцов-консультантов, которые помогут Вам подобрать нужные запчасти для Вашей модели автомобиля!

Ремонт подрулевого переключателя поворотников. — Chevrolet Niva, л., года на DRIVE2

Как снять переключатель поворотов на Ниве Шевроле

Крышка сидит довольно плотно и открывание сопровождалось боязнью разломать ее к ядерной бабушке, но нездоровый интерес и грубая замена переключателя света на шевроле нива сила в очередной раз заглушила голос разума и в результате крышка была снята.

Ручка вынимается из паза легким движением обнажая контакты Осмотр показал что внутри коробочки замена переключателя света на шевроле нива выглядит более чем пристойно и даже смазка на вкус такая же как в старые добрые времена. Искомым виновником оказалась сама рукоять переключателя, а именно та часть которая контактирует с механизмом активации дальнего свет — она, будучи из металла, протерлась до возвратного штока пружины, да и его подзатерла.

Мой несчастный калькулятор так и не смог ухватить фокусом суть, но, если присмотреться, видно изгиб на металлической части ручки, а его быть не.

Разборка подрулевого переключателя указателя поворота Chevrolet Niva

Из за этой выборки и не дожимался переключатель дальнего света. Принцип работы механизма как я его понял расписан чуть ниже. Как только враг обнаружил себя — настало время нанести ответный удар. Сначала меня посетила мысль перевернуть железку просто другой стороной. Держится она на шпильке которую надо выбить.

Для этого у нано метчика я обточил хвост до соответствующего размера И пару раз приложился молотком Далее ручка легко извлекается при вытягивании. За ней пытается убежать маленький ролик из навершения штока.

Тот самый ролик Вскрыв крышку ручки я понял что дело завершено провалом так как железяка не только вплавлена, но и с изгибом. Решил позвонить в магазин автозапчастей в надежде купить отдельно ручку.

Девушка с милым голосом рассказала что переключатель имеется и стоит руб. Про отдельную ручку было замечено что узел, вообще то, не разборный. Утверждение верно и для переключателя режимов стеклоочистителей.

Если в результате диагностики выяснилось, что вышел из строя все же один из подрулевых переключателей, необходимо приобрести новую деталь каталожный номер или и установить ее на авто, следуя такому алгоритму: Замена переключателя света на шевроле нива фиксатор регулировки руля и переместить колонку в нижнее положение — для удобства. Разобрать пластиковый кожух рулевой колонки, состоящей из двух половинок.

Для этого нужно отверткой выкрутить несколько винтов, которыми они соединены между. Отключить от старой клавиши разъемы и вытащить ее из гнезда, отгибая пластмассовые защелки. Присоединить разъем к новой детали и вставить ее на место. Поставить пластиковый кожух и подключить аккумулятор.

Шевроле Нива Замена выключателей и регуляторов Chevrolet Niva

Куда подходят клавиши? Подрулевые переключатели от авто Шеви-Нива с той или иной степенью сложности можно установить на следующие машины: На все автомобили девятого и десятого семейства клавиши от Шеви-Нивы устанавливаются практически без проблем.

Для замены используется алгоритм действий, приведенный выше. Неувязка может возникнуть лишь одна: В результате рычажки переключателя отодвигаются от рулевого колеса приблизительно на 1, см. При этом каждая клавиша становится короче штатной на 1 см. Для замены других выключателей аварийной сигнализации, обогрева стекла двери багажного отделения, противотуманных фар, противотуманного замена переключателя света на шевроле нива в задних фонарях, кондиционерарасположенных в щитке панели приборов, демонтируем щиток см.

Снятие комбинации приборов, замена ламп.

Сжав пальцами два фиксатора и выведя выключатель из гнезда щитка панели приборов… …снимаем выключатель. Расположение фиксаторов на выключателях Устанавливаем новый выключатель в обратной последовательности.

Аналогично заменяем остальные выключатели. Устанавливаем на место щиток панели приборов.

  • Лифт ШНивы I-я часть — Chevrolet Niva, л., года на DRIVE2
  • Базовые комплектации Chevrolet Niva лишились АБС и подешевели
  • Отзывы владельцев Chevrolet Niva (все достоинства и недостатки)

    Переключатель света и повтор. поворота ВАЗ 2123 (подрулевой)

    Переключатель света и повтор. поворота ВАЗ 2123 (подрулевой)

    Оплата на карту VISA «Сбербанк»

    Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
    Комиссия от 0 до 1 %

    Оплата на карту «Альфа-Банк»

    Оплата на карту «Тинькофф»

    Оплата на карту «ВТБ»

    Наложенный платеж (оплата при получении)

    Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

    Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

    Комиссия почты за услугу наложенный платеж:

    · до 1 000 руб. включительно — 80 руб. + 5% от суммы

    · свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

    · свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

    · свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

    Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

    Дополнительную информацию уточняйте у менеджера.

    Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

    Перевод по системе Western Union

    QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

    Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту manager@33sport.ru В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

    Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

    После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

    Доставка Почта России (оплата Сбербанк)

    Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
    Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
    100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
    Официальный сайт доставки: https://www.pochta.ru/

    Доставка Почта России (1 КЛАСС)

    Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
    100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
    Официальный сайт доставки: https://www.pochta.ru/

    Почта России (оплата при получении)

    Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
    Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
    Официальный сайт доставки: https://www.pochta.ru/

    Почта EMS (курьер)

    Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
    Экспресс доставка по всему миру.

    Сроки доставки от 3-7 дней.
    Стоимость от 550 рублей.
    Официальный сайт доставки: https://www.pochta.ru/emspost/

    Доставка транспортной компанией

    Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
    Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

    Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
    Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

    Мы сотрудничаем с:

    Доставка осуществляется по всей России и СНГ.

    Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

    Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

    Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

    Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1 -4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

    ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

    ВАЗ классика – установка подрулевых переключателей от Нивы Шевроле

    Признаки неисправности подрулевого переключателя

    Основной признак неисправности подрулевого переключателя – это отсутствие отклика на нажатие. Но как правило, сам переключатель ломается редко, поэтому ниже я приведу ссылки на статьи, когда следует смотреть не только на подрулевой переключатель.

    Неисправности правого подрулевого переключателя:

    • Не работает ни один режим дворников, не слышно работы мотор-редуктора.
    • Не работает прерывистый режим дворников.
    • Дворники не срабатывают во время включения омывателя.
    • Не работает задний дворник.
    • Не работает задний омыватель.

    Неисправности левого подрулевого переключателя:

    • Не включается, не выключаются поворотники.
    • Не включается дальний свет.
    • Не моргает дальний свет.

    Установка улитки

    При обратной сборке передние колеса должны быть выровнены, а поворотный контактный диск вращающегося устройства должен быть заблокирован предохранителем в среднем положении. Для этого:

    • определяем максимальное количество оборотов контактного диска (№2), вращая его из крайнего левого в крайнее правое положение (без применения усилий);
    • повернуть контактный диск в среднее положение, отсчитав из крайнего положения половину максимального числа оборотов;
    • совместить отверстия (№4) под предохранитель на диске и отверстие (№5) в корпусе вращающегося устройства и установить предохранитель (№6).

    Момент затяжки винта 1,6…2,4 Н.м (0,16…0,24 кгс.м).

    Напомним, на сайте представлены другие инструкции по обслуживанию и ремонту Весты или XRAY своими руками. Необходимую информацию можно легко найти, используя поиск (в верхнем правом углу сайта), либо по содержанию (Веста, XRAY).

    Ключевые слова: руль лада веста | руль lada xray | поворотники лада веста | поворотники lada xray | противотуманные фары лада веста | противотуманные фары lada xray | передние фары лада веста | передние фары lada xray | задние фонари лада веста | задние фонари lada xray | стеклоочистители лада веста | стеклоочистители lada xray

    Поделиться в социальных сетях:

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Ремонт стеклоочистителя

    Для ремонта узла потребуются такие материалы и инструменты:

    • набор головок и ключей;
    • отвертки;
    • жидкость WD-40;
    • старые тряпки;
    • ремкомплект трапеции в случае необходимости замены или ремкомплект стеклоочистителя ваз 2110;
    • другие детали, требующие замены.

    Чтобы отремонтировать стеклоочиститель, необходимо его разобрать:

    1. Сначала нужно снять панель приборов.
    2. Далее следует найти реле дворников ваз 2110, которое прикручено к кузову. Если оно не работает, его нужно заменить.
    3. Желательно снять жабо, чтобы оно не мешало разборке узла.
    4. Теперь нужно проверить предохранитель, который отвечает за работу привода дворников ВАЗ 2110.

    На следующем этапе следует разобрать рулевую колонку, чтобы проверить переключатель. Если он имеет значительные повреждения, его нужно поменять (автор видео — «В гараже у Сандро»).

    1. Далее необходимо демонтировать моторчик и проверить его. При необходимости замены меняется моторчик и моторедуктор стеклоочистителя в сборе.
    2. Если поврежден бачок или насос стеклоомывателя, их нужно заменить.
    3. Обязательно следует проверить размер и состояние щеток: они должны отвечать нормам, указанным в мануале. Их длина важна, так как они должны захватывать всю поверхность лобового стекла.

    Инструкция по подключению переключателя света своими руками

    Если вы столкнулись с проблемой неработоспособности устройства, то вам наверняка будет полезно узнать, как его заменить и как подключить новый выключатель. В целом это задача довольно простая и справиться с ней сможет любой, даже не опытный автолюбитель. Однако, процедура может отличаться в зависимости от определенного авто, в данной случае ниже приведена инструкция по замене устройства на автомобиле Дэу Нексия.

    Итак, как правильно заменить и как подключить новый переключатель:

    1. В первую очередь, производится демонтаж устройства. Для этого необходимо снять накладки рулевой колонки, которые обычно фиксируются на саморезах. После снятия наладки сверху и снизу вы можете увидеть два фиксатора, их необходимо отжать, после чего девайс без проблем снимается.
    2. Вытащив его из места установки, необходимо произвести отключение проводов, которые подключены к нему, здесь нужно просто отсоединить колодку.
    3. Используя тонкую отвертку или канцелярский нож, необходимо отщелкнуть пять фиксаторов корпуса и полностью разобрать устройство, если вы хотите его отремонтировать. В случае ремонта нужно быть осторожным, чтобы не потерять мелкие детали конструкции.
    4. Итак, если вы решили ремонтировать устройство, то после разбора корпуса вам необходимо тщательно осмотреть внутренние элементы конструкции. При наличии подгораний на контактах, их необходимо будет перепаять.
    5. Если ремонт делать вы не планируете, то необходимо просто заменить девайс на аналогичный. Покупая выключатель в магазине, будьте внимательны, поскольку детали должны быть идентичными. К устройству необходимо просто подключить колодку с проводами, отключенную ранее, после чего произвести его монтаж на место установки. Когда выключатель будет установленный, нужно проверить его работоспособность, активировав каждую его функцию. Также убедитесь в том, что устройство работает нормально при включении поворотников — оно должно возвращаться вместе с рулем на место и автоматически отключаться после поворота.

    Извините, в настоящее время нет доступных опросов.

    Установка подрулевого переключателя «Шеви-Нива» на «ОКУ»

    Тема модернизации подрулевого блока, витает в сети уже давно и совсем не нова. Тем не менее, после самостоятельной установки решил опубликовать данный отчёт. Итак, приобретаем блок подрулевых переключателей «Шеви- Нива» в сборе (именно «Шеви», а не 2108!), обоймы (фишки) двух разъёмов переключателей (2108), наконечники «мама». Вооружаемся терпением, необходимыми инструментами и приступаем к операции. 1. Снимаем кожух колонки, руль (предварительно заметив его положение на валу), родной оковский переключатель, отстегнув его от бортовой проводки. 2. Отрезаем под корень оба жгута родного переключателя, выравниваем по длине и припаеваем к ним наконечники типа «мама». Оковский орган выбрасываем, более он нам не пригодится. 3. Вставляем наконечники проводов в соответствующие адреса купленных «фишек» (см. схему распиновки), при этом остаются провода, не подключённые к «фишкам» (см. схему) Один провод остаётся свободным, два провода соединяются между собой и более никуда не идут. 4. Разбираем надоевшую кнопку управления задним дворником и подключаем два из его проводов ( задний дворник (+) и задний омыватель (+)) к соответствующим адресам всё той- же «фишки». Теперь всё как у людей, оба дворника и оба омывателя всегда под рукой! 5. Собираем переключатель, подключаем жгуты и устанавливаем его на «трубу» рулевого вала, до упора имеющегося на этой самой трубе. Затягиваем болт крепёжного хомута. 6. Обойма «Шеви», надеваемая на трубу рулевого вала, имеет в своём составе подвижный диск с «рогами», внутри которого встроен скользящий контакт звукового сигнала, а так же устройство возврата рычагов поворотника. Для задействования этих полезных систем, необходимо сделать так, чтобы «рога» указанного диска находились в постоянном контакте с рулевым колесом. Руль необходимо доработать! Для этого откручиваем пластмассовую деталь, представляющую собой кольцо с окошечками, на руле Оки, снимаем с неё «сигнальное» кольцо, срезаем плас, и поворачиваем доработанную таким образом деталь, в положение, при котором диаметрально расположенные окошечки будут находиться строго горизонтально относительно руля. Сверлим новые дырки в ступице руля, режем в них резьбу и крепим деталь в новом положении (см. фото) Переходим к рулевой колонке. Провод сигнала входит в руль через один из «рогов». Ставим этот рог справа, если смотреть с водительского сиденья, определяем точку входа провода в руль и просверливаем в торце руля дырку, через которую провод войдёт в руль до соединения с кнопкой сигнала. Надеваем руль на рулевой вал, убеждаемся что провод воткнутый в «рог» вошел в руль, а «рога» в предназначенные для них окошечки. Заворачиваем гайку рулевого вала, соединяем провод с кнопкой сигнала, и закрываем внутренности кожухом. Проверяем сигнал и «возврат». Всё должно работать. При кажущейся сложности, процесс довольно прост, надо просто брать и делать. 7. Пробуем поставить штатный кожух рулевой колонки. Он не подходит! Подробности в разделе «Кожух рулевой колонки». Примечания: При установке подрулевика 2108, необходимо решить задачу возврата рычагов поворотника, и подключения звукового сигнала. Задача вполне решаема, но требует много больше сил и времени.

    ВАЖНОЕ ДОПОЛНЕНИЕ. Выяснилось, что при повторении схемы, некоторые «окаводы» сталкиваются с упрямым выбиванием второго предохранителя при включении непрерывного режима работы стеклоочистителя. Причина означенного кроется в реле прерывистого режима. Не все реле одинаково полезны! Реле дворников Оки, бывают «правильные» и «не правильные». Правильное реле имеет ряд визуальных отличий от своего не правильного аналога, а именно: 1. короткий хвост. (см. фото) 2. Другой резистор и плату с обратной стороны. (см. фото) 3. Буквенные и знаковые отличия с лицевой стороны. (см. фото) Возможно, помимо разных производителей, реле имеют разную схемотехнику или настройки. Одним словом, при использовании «правильного» реле, все режимы дворников работают отлично и все предохранители остаются в строю, при использовании «не правильного» реле, как было сказано ранее- выносит ПР №2. Предполагаю, что «неправильное» реле можно преобразовать в «правильное», разобрав его и каким нибудь образом доработав… Скорее всего, «правильные» реле не являются конвейерными, и идут только в виде запчастей. Короче, все кому не повезло: СРОЧНО НА ПОИСКИ ПОЛЕЗНОЙ РЕЛЮШКИ! ЕЩЁ КОЕ-ЧТО…

    Один из читателей сайта Борисов А.И.,предложил решить проблему выбивания злополучного предохранителя следующим образом, цитирую: Прочитав Вашу статью повторил конструкцию и получил сгорающий второй предохранитель при включении прерывистого режима (автор предупреждал, и видимо у меня было “неправильное реле”. Что самое интересное, у меня стояло полупроводниковое реле (там микросхема стоит), которое сгорело при моих экспериментах, потом поставил от ВАЗ 2101 (гореть там нечему) и начал перегорать предохранитель. Немного поразмыслив понял что виной тому соединенные провода желт. и бел/черный (кот. как я понял (методом “тыка”) должны быть разомкнуты в прерывистом режиме). Долее взяв в руки тестер я внимательно изучил переключатель (т.е. что в каком положении размыкается, а что замыкается) и пришел к такому подключению при котором пред. не сгорает и все работает (т.е первый режим переключателя прерывистые второй и третий постоянный). W-розовый Wh-роз/черн 53ah-коричневый 53r-бел/черн J-красн 53-желт 53a-жел/черн 53h-бел/голуб 53b-фиолетовый

    Спасибо коллеге за дополнение! Теперь, надеюсь, тему можно закрыть.

    Лада (ВАЗ-2110). Проверка и замена подрулевых переключателей

    Главная Автомобили — ВАЗ ВАЗ-2110 (Лада) 1996+ г.в. — руководство по техническому обслуживанию и ремонту
    поиск по сайту

    содержание .. 150 151 152 153 154 155 156 157 158 159 ..

    Лада (ВАЗ-2110). Проверка и замена подрулевых переключателей

    ВАЗ классика – установка подрулевых переключателей от Нивы Шевроле

    Следует признать, что подрулевые переключатели на моделях классического ряда ВАЗ нельзя назвать слишком уж неудобными, однако время не стоит на месте и уже на Ниве Шевроле данный аксессуар обладает рядом явных преимуществ. Это касается, прежде всего, уменьшения количества управляющих элементов, общего улучшения конструкции (соединение через колодки типа «вертолет» значительно облегчает монтаж при поиске неисправностей). Кроме того новые переключатели имеют более элегантный внешний вид ну и, конечно же, после длительной эксплуатации родные «подрулевики» становятся крайне ненадежными.

    Порядок выполнения

    Прежде всего, ввиду уменьшения количества функций подрулевого переключателя, необходимо приобрести трехпозиционную клавишу управления наружным освещением (переключатель режимов отныне будет управлять только дальним светом) и установить ее взамен штатной. С целью подключения новой клавиши необходимо демонтировать переднюю панель и отыскать за ней соединительную колодку левого блока переключателей. Часть разъема, идущего от блока, не трогаем, а из ответной части следует извлечь провод серо/красного цвета и удлинить его.

    Далее производим подключение к клавише в соответствие с приведенной распиновкой проводов.

    На следующем этапе необходимо сделать выбор: любо не «мудрствуя» лукаво просто натянуть новый блок переключателей на штатный кожух рулевой колонки (в таком случае будьте готовы привыкать к более удаленным от руля элементам управления, да и проставку между рулем и приводом отключения поворотников все равно подбирать придется) или потратить немного усилий и изготовить втулку согласно прилагаемому чертежу.

    Если выбор варианта сделан, и все подготовительные операции закончены, можно снимать руль и удалять штатный блок подрулевых переключателей. При наличии переходной втулки зажимаем ее стандартным хомутом (подойдет от прежнего блока переключателей) и надеваем блок переключателей от «Нивы» (при необходимости слегка подтачиваем головку штифта).

    Следующим ответственным шагом является подключение нового переключателя к проводке автомобиля и начать данную процедуру рекомендуется начать с цепи управления поворотниками, для чего предварительно отсоединяем от левого блока провода, снабжаем их «цивилизованными» клеммами и ориентируясь на схему при помощи «вертолета» выполняем соединение с переключателем.

    В качестве промежуточного контроля правильности соединений можно попробовать проверить как работу поворотников, так и работоспособность дальнего сета.

    Если все нормально, приступаем к цепям управления стеклоочистителей. Как и в предыдущем случае от старого блока откусываем провода управления дворниками и омывателем стекла (правый блок) и снабжаем их клеммами. Соединение проводов осуществляем при помощи «вертолета» руководствуясь схемой. Далее «вертолет» одеваем на переключатель, а сам переключатель устанавливаем в соответствующее гнездо блока.

    Закончив указанные подключения, переходим к доработке руля и, прежде всего, откручиваем от него контактную площадку звукового сигнала.

    Выполнив разметку, просверливаем два отверстия под контактную часть нового блока, подогнав необходимые размеры при помощи надфиля. Кроме того острым ножом примерно на 4 – 5 мм укорачиваем «юбочку» расположенную на руле со стороны контактной части. По завершении доработки не забываем подключить цепь звукового сигнала (провод серо/черного цвета).

    После указанных действий приборную панель, в общем-то, можно ставить на свое место и у нас остается одна проблема – кожух в своем прежнем виде на место не встанет. В данном случае самым простым выходом из положения является обрезка кожуха с последующим сращиванием его с кожухом от Нивы (сварив пластиковые швы паяльником). Впрочем, можно попробовать установить «Нивовский» кожух целиком, правда в этом случае дополнительно понадобиться выполнить замену замка зажигания (как вариант – можно использовать от ВАЗ2109).

    Как снять переключатель поворотов на Ниве Шевроле | Chevrolet

    Контора эта украинская, а вот где эти переключатели производятся качественная картонная упаковка не сообщает. Вероятно в Китае.

    Для замены надо открутить 5 винтиков-саморезиков которыми скрепляется кожух рулевого вала. Далее вынуть старый переключатель и установить на его место новый.

    Как снять переключатель поворотов на Ниве Шевроле

    Если при этом не потеряется ни один винт-саморез, то рычаг переключатель поворотов и света на Шевроле Ниве поменяется не более чем за 15 минут. Пробег километров. Рычаг переключатель поворотов снова под замену Рычаг переключатель поворотов Дорожная карта оказался не очень удачным. Для замены используется алгоритм действий, приведенный выше.

    Неувязка может возникнуть лишь одна: В результате рычажки переключателя отодвигаются от рулевого колеса приблизительно на 1, см. При этом каждая клавиша становится короче штатной на 1 см.

    То есть, хозяину авто понадобится немного времени, чтобы приловчиться пользоваться новыми лепестками. В целом рабочее место водителя приобретает лучший внешний вид.

    Установка на другие автомобили Чтобы поставить красивые переключатели на обычную Ниву или Оку, придется изрядно повозиться. Есть несколько способов установки, но часть их следует отбросить как неэстетичные, а для реализации остальных нужны навыки в электрике замена переключателя поворотов нива шевроле знакомый автоэлектрик, который сможет подключить все по схеме.

    Чтобы оставить старый, придется вырезать в замена переключателя поворотов нива шевроле большой проем, отчего вид водительского места не станет красивее. В идеале следует поменять и руль — поставить колесо от ВАЗтогда все детали подойдут наилучшим образом. Что понадобится купить: Если переходник найти не удастся, то придется приладить тонкостенную трубу такого же замена переключателя поворотов нива шевроле, вырезав в ее стенке продольный паз шириной не менее 5 мм.

    Для замены необходимо разобрать узел рулевой колонки и снять сам руль, после чего на вал в нужном месте устанавливается переходник или труба с хомутом. Муфта в сборе с переключателями должна стоять так, чтобы контакты находились в самом верху.

    Затем подключаются колодки и выполняется электрическая разводка, в конце ставится руль и новый кожух. Из за этой выборки и не дожимался переключатель дальнего света. Принцип работы механизма как я его понял расписан чуть ниже. Как только враг обнаружил себя — настало время нанести ответный удар. Сначала меня посетила мысль перевернуть железку просто другой стороной. замена переключателя поворотов нива шевроле

    Замена подрулевого переключателя Нива Шевроле

    Держится она на шпильке которую надо выбить. Для этого у нано метчика я обточил хвост до соответствующего размера И пару раз приложился молотком Далее ручка легко извлекается при вытягивании. За ней пытается убежать замена переключателя поворотов нива шевроле ролик из навершения штока. Тот самый ролик Вскрыв крышку ручки я понял что дело завершено провалом так как железяка не только вплавлена, но и с изгибом.

    Решил позвонить в магазин автозапчастей в надежде купить отдельно ручку. Девушка с милым голосом рассказала что переключатель имеется и стоит руб. Замена переключателя поворотов нива шевроле отдельную ручку было замечено что узел, вообще то, не разборный. Посмотрел на разбросанные детали, поделился с ней своей радостью, на том и разошлись.

    Было решено что все мосты сожжены и надо либо починить, либо доломать то что. Раз ручка посажена вообще наглухо, я переключил свое внимание на коробку с контактами.

    Подрулевой переключатель Шевроле Нива.

    Подрулевой переключатель Шевроле Нива.

    Подрулевой переключатель состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Левый переключатель включает указатели поворота и света фар, а правый – управляет работой омывателей и очистителей стекол.

    Переключатели закреплены в соединителе защелками. Для замены поврежденного переключателя (правого или левого) снимите облицовочный кожух вала рулевого механизма, сожмите защелки переключателя и выньте его из соединителя.

    Положения рычагов переключателей показаны на рисунке, а замыкаемые при этом контакты даны в таблицах.

    Положения рычагов подрулевого переключателя.

    Жирными линиями показаны исходные положения рычагов; тонкими – фиксированные положения рычагов; пунктирными – нефиксированные положения рычагов.

    Замыкание контактов при различных положениях рычагов подрулевого переключателя.

    Левый рычаг.

    Положение рычага Замкнутые контакты Включаемые приборы
    I Выключены указатели поворотов
    II* 49а–49аR Указатели левого поворота
    III 49а–49аR Указатели левого поворота
    IV* 49а–49аL Указатели правого поворота
    V 49а–49аL Указатели правого поворота
    VI 56–56b Ближний свет фар
    VII* 56–56b Ближний свет фар
    VII* 30–56а Сигнализация дальним светом фар
    VIII 56–56a Дальний свет фар

    Правый рычаг.

    * – не фиксированные положения рычагов.

    Установка подрулевых переключателей на 21214

    Переключатель света и поворотов ВАЗ 2123 , ШЕВРОЛЕ-НИВА

    Принцип работы механизма как я его понял расписан чуть ниже.

    Нива Шевроле руководство по ремонту. Подрулевой переключатель состоит из соединителя, закрепленного хомутом на кронштейне вала…

    На место белого припаиваем дополнительный провод на массу, удобно припаять к чёрному проводу сверху рисунка.

    Мой несчастный калькулятор так и не смог ухватить фокусом суть, но, если присмотреться, видно изгиб на металлической части ручки, а его быть не. Я дам распиновку контактов с переключателей, провести аналогию с вашей электрической схемой и подключить — просто, ничего сложного там .

    Колодку мотор редуктора ведь мы уже перепаяли в нём провода трогать не надо. Синий провод по схеме нам не понадобится, второй скорости всё равно не будет как не перепаивай Для к сожалению ничего вразумительного сказать не могу, схема всё таки другая и у меня её нет, как и самой Поэтому я если, что и сказал бы, то подкрепить фактами не смог бы.

    Куда подключать переменный резистор для регулировки времени паузы догадайтесь уж сами схема на предыдущей странице, номинал резистора там же. Но у меня зубильный моторчик и стоит резистор, да и замок зажигания от неё.

    Потребуется

    1. мультируль (каталожный номер: 8450006832);
    2. BLS контакты для разъема улитки.

    Для управления магнитолой:

    1. шлейф из 5 проводов диаметром 0,5 мм;
    2. разъем mini-ISO синего цвета С3;
    3. разъемы для подсоединения проводов в колодку.

    В нашем интернет-магазине (рули для Весты)

    Замена подрулевого переключателя на Шеви Ниве

    Очень симпатичный и удобный достался подрулевой переключатель Шеви-Ниве по сравнению с автомобилями ВАЗ девятого и десятого семейства. Он не только лучше смотрится, но и тише работает, а ходы клавиш короче, чем у «девятки». Соответственно, у него мягче переключения, оттого мастера-умельцы тут же принялись ставить данное изделие на другие автомобили Лада. В некоторых случаях произвести замену довольно просто, в других потребуются навыки в области электрики.

    Подключение руля с кнопками

    Итак, в «улитку» руля уже подключена колодка с проводами, поэтому поддержание заданной скорости и ограничитель будут работать сразу после установки мультируля (левая панель кнопок).

    Для активации управления магнитолой или мультимедийной системой (правая панель кнопок) придется доработать конструкцию. В колодку (в которой уже есть провода для круиз-контроля) добавляем 5 проводов, а на другой конец одеваем колодку miniISO и вставляем в магнитолу (как ее снять).

    Схемы подключения мультируля Весты (управление магнитолой):

    В результате при помощи кнопок на руле Весты можно будет управлять магнитолой, круиз-контролем и ограничителем скорости, также будет работать подсветка кнопок.

    Единственное отличие от штатной реализации в том, что на комбинации приборов не будет индикации работы круиз-контроля. Для этого нужно ее прошить или активировать через ELM327. Кстати, во время теста панели обратите внимание на индикаторы круиз-контроля (значки в колодце спидометра около 140 и 160 км/ч), если они горят, значит прошивка подходящая.

    Вот индикация круиз-контроля на Весте у которой мультируль идет с завода:

    Напомним, пакет опций «Мультимедиа» включает в себя не только наличие мультируля, но и камеры заднего вида. Как подключить камеру к мультимедийной системе мы рассматривали ранее. Кстати, другой способ доработать Весту — установить противотуманные фары.

    Фото: бортовой журнал vlad21074

    Ключевые слова: руль лада веста | магнитола лада веста

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    • В рейтинг «АВТОДИЛЕР ГОДА – 2020» попала LADA
    • Доработка жабо (установка сетки для защиты фильтра) на Лада Приора
    • Чертежи переноса генератора наверх Lada 4×4 (ВАЗ 21213, 21214)
    • Дорабатываем работу дворников на Лада Веста

    Установка подрулевых переключателей Шнива,замка ВАЗ2110

    Установка подрулевых переключателей Шнива,замка ВАЗ2110

    Сообщение Parshmak1 » 20 сен 2011, 12:22

    Здравствуйте. Ниже описываю установку руля типа «Калина», подрулевых переключателей Шевроле-Нива, моторчика дворников ВАЗ2110.

    Список того, что надо купить: 1. Руль код 2104-3402010-10. Это не руль Калина. Он только внешне такой, как стоит на калине. Шлицы посадочного места на рулевой вал у него для классики ВАЗ 01-07. На руле Калина другие шлицы. 2. Замок зажигания ВАЗ 2110 со светодиодом. Код 21100-3704010-20 Рекомендую ставить замок ДААЗ. На рынке было еще несколько вариантов замков от разных кооперативов, в том числе и китайские. Качество разительно отличается. 3. Кожух рулевой колонки нижний ВАЗ 118 код 11180-3403072-00 и верхний код 11180-3403065-00 Т.е. кожух от Калины. 4. Мотор дворников ВАЗ 2110. Моторы бывают 2-х видов. Один вид , совсем не совпадает с родным по креплениям. Надо брать мотор, который по посадочным местам, как у Нивы или классики 01-07. На том моторе, что я купил на черном пластиковом кожухе надпись — 842-3730 изготовлено по лицензии 5. Подрулевые переключатели Шевроле-Нива. Центральная часть код 21230-3709320-00-0 . Центральная часть должна быть именно от Шевроле. Восьмерочная или девяточная центральная часть имеют другие контакты и не подойдут к нашему рулю. Левый переключатель код 21230-3709330-00-0 . Правый переключатель код 21230-3709340-00-0 6. Пластиковая фишка мамка для подрулевых переключателей левого и правого – 2 шт.. Он разные, когда будете брать, убедитесь что они нормально надеваются на контакты переключателей. 7. Реле дворников ВАЗ 2110 . Можно брать и нового и старого образца. Там все контакты одинаковые. 8. Необходимо купить проводов разного цвета на ваш вкус, всего надо метров 5 провода. Соединительных медных фишек мамок штук 30. 9. Два стальных подшипника размером 37Х20Х9 мм. Каталожный номер 1000904 или 6904-2 RS закрытого типа.(Для тех , кто хочет их поменять.) 10. Пластиковую шести контактную фишку папу (для мотора дворников 10-ки) 11. Пластиковую восьми контактную фишку папу (для замка зажигания)

    Подготовка к установке. 1. Руль.

    Необходимо снять пипикалку с руля, потянув ее на себя с начала с верху, потом с низу.

    С обратной стороны руля видна черная пластмаска, с медным колечком. Эта пластмаска на защелках держится за руль. Пластмаску снимаем, ибо она нам не нужна.

    2. Снимаем старый моторчик дворников и ставим на его место новый. 3. Снимаем старый руль , приборную панель , подрулевые переключатели.

    Дальше есть два варианта легкий и не очень. 1. легкий путь описан тут господином Jade: https://www.niva4x4.ru/viewtopic.php?t=6 . c&start=15

    Повторяться я не вижу смысла. При этом замок на замыкание руля работать не будет.

    2. Поскольку мы не ищем легких путей, пойдем по второму варианту. Цель – чтобы работало замыкание руля, чтобы стояли стальные, а не резиновые подшипники рулевого вала и чтобы руль не болтался. Снимаем старый замок зажигания.

    Этап 1. Подготовка тубуса (извините, но я не знаю как это называется правильно) рулевой колонки. 1. Снимаем старые резиновые подшипники. На фото видно, что края тубуса подогнуты, чтобы резиновые подшипники не выпали. Отгибаем края и выбиваем вал с подшипниками.

    2. Прорезаем дырку под будущий замок 2110. Необходимо болгаркой вырезать отверстие размером 20Х25 мм, отступив от края тубуса 20 мм. Дырку резать с правой стороны так, как я указал на фото. На рулевой колонке (с левой стороны)есть прямоугольный вырез под язык старого замка зажигания. Этот вырез должен быть вашим ориентиром. Т.е. новую дырку вырезайте строго с обратной стороны от этого прямоугольного выреза. Иначе замок зажигания будет криво стоять) надеюсь, понятно объяснил.

    3. Вставляем нижний стальной подшипник (размер подшипника 37Х20Х9 мм). Для этого необходимо сделать надрезы на посадочном месте подшипника. Заколотить на место стальной подшипник и подогнуть края , чтобы подшипник не выпадал.

    Этап 2. Подготовка рулевого вала. Если взглянуть на фото, видно , что на рулевой вал напрессована втулка с прорезью. В эту прорезь входит язык замка и замыкает вал.

    Так как мы ставим замок 2110 и он стоит не в том месте, где стоял старый, необходимо переместить втулку в другое место. Втулка приварена к валу только с одной стороны. Берем болгарку и подрезаем сварной шов.

    После этого перемещаем втулку в нужное нам место , то есть чтобы втулка была как раз там, где мы прорезали отверстие под новый замок, и обвариваем. Как понять где же это место? Если вы помните, у нас уже стоит нижний подшипник в тубусе. Вставьте в него рулевой вал и проверьте, чтобы втулка (которую мы подрезали и переместили) совпала с новым отверстием под замок. если втулка не совпала, подправьте ее положение и обварите.

    Как происходит установка электроусилителя руля на Ниву

    Процесс переоборудования рулевого управления ВАЗ 21214 под ЭУР предусматривает реализацию таких шагов:

    • Снимите обе клеммы с аккумуляторной батареи.
    • Снимите заглушку на руле, отверните крепежную гайку, снимите руль.
    • Отвернув 4 болта и шуруп, снимите пластиковую накладку руля.
    • Снимите приборную доску.
    • Разомкнув разъемы подрулевого переключателя, протянув вниз кабеля и отвинтив крепежный болт, снимите переключатель.
    • Отключите провода выключателя зажигания и демонтируйте его. Потребуется вывернуть 2 крепежных болта, провернуть ключ в положение «I». После этого нужно надавить на стопор замка (для таких целей подойдет шило) и вынуть замок из посадочного места, потянув кверху за ключ.
    • Демонтируйте рулевую колонку: сперва отверните внизу болт рулевого вала, затем — пару крепежных болтов и гаек рулевой колонки; болты идут со срывными головками, в итоге лучше нанести насечки зубилом и вывернуть их пассатижами; опустите вниз и снимите с вала рулевую колонку.
    • Открутите гайки на блоках предохранителей, снимите их.
    • Снимите защитную накладку реле, которое установлено под приборной доской — перед левой дверью.

    Видеоурок по установке электроусилителя руля

    • В стенке между салоном и подкапотным пространством снимите эластичную заглушку и протяните кабеля ЭУР. Следите за тем, чтобы силовой кабель не контактировал с движущимися элементами мотор-редуктора стеклоочистителя.
    • Под панелью, слева от руля, найдите белую 8-клеммовую колодку. Она имеет 2 серых провода, входящих в одно гнездо. В ответ к ним подсоедините желто-голубой провод, идущий от электроусилителя руля.
    • Далее к красной колодке идущего к комбинации приборов жгута нужно подключить розово-голубой и оранжевый провода от ЭУР.
    • За приборной доской найдите болт и прикрутите на него «массу».
    • Под панелью прикрутите кронштейн ЭУР, не забыв продеть в него провода выключателя зажигания. Для этого используйте 2 штатные шпильки М8, а также 2 болта М6 (под них есть резьбовые отверстия) и 2 болта М8 (под них придется сверлить отверстия).
    • На шлицы электроусилителя наденьте короткий (промежуточный) вал. На нем заранее потребуется закрепить «массу».
    • После этого закрепите вышеуказанный вал на валу рулевого механизма и приладьте усилитель к кронштейну. При этом нельзя, чтобы промежуточный вал оказался зажат либо натянут. Болты шлицевых вилок должны быть в проточках валов.

    Электроусилитель руля сделает вождение максимально комфортным

    Установка подрулевых переключателей от Шевроле Нивы в ВАЗ 2113, 2114, 2115 и соответствие размеров подрулевых переключателей ВАЗ и Шевроле Нивы

    1. Установка подрулевых переключателей от Chevrolet Niva в ВАЗ 2115

    Видел у многих переключатели от шнива на пятнахах/четырках. Решил и я себе поставить.

    Вот такие переключатели

    Есть два лагеря мнений по этому поводу: удобно и неудобно. Действительно они короче. Но я быстро привык. Сегодня поездил чуток, в принципе нормально. Также пишут, что надо подпиливать верхнюю крышку кожуха рулевой колонки, так как при включении третьей скорости стеклоочистителей рычаг переключателя упирается в кожух. Лично у меня такой проблемы не возникло.
    Процесс установки весьма прост. Допиливать ничего не надо, встают в штатные места, фишки идентичны.
    Кратко опишу процесс:
    1. Снимаем кожухи рулевой колонки (руль можно опустить для удобства). Нужно открутить 3 болта и 3 самореза на нижнем кожухе (на болты крепится верхняя крышка к нижней, на саморезах сидит нижняя крышка):

    2. Снимаем фишки с переключателей, отгибаем пластмассовые защёлки и вынимаем переключатели (фото нет, но там понятно)
    3. Надеваем фишки на шнивовские переключатели, вставляем их. Получаем что-то такое:

    4. Проверяем, всё ли работает.
    5. Собираем всё обратно (сначала прикручиваем на саморезы нижнюю крышку, затем на болты верхнюю). Получаем вот такое:

    6. Получаем удовольствие от проделанной работы

    Есть одно маленькое несоответствие: на пятнаховских переключателях если потянуть на себя рычаг переключателя стеклоочистителя включается омыватель, на нивовских же такое действие включает стеклоочистель задней двери (на 2114/2113 он включается перемещением рычага вперёд), но это не проблема, если тянуть дальше на себя, то включается омыватель, так что никаких проблем для себя лично я не увидел.
    Переключатели работают практически бесшумно, выглядят симпатичнее восьмёрочных (переключатель поворота первые несколько раз щёлкает, но потом работает практически бесшумно).
    В дальнейшем попытаюсь найти и поставить пыльники от переключателей УАЗ Патриот (говорят, переключатели от него тоже подходят, но я не стал экспериментировать)

    Также видел, что подходят от Opel Astra, но они, наверное, и стоят не сильно дёшево.

    2. Соответствие размеров подрулевых переключателей ВАЗ 2108 и Шевроле Нивы

    У многих видел замену стоковых подрулевых переключателей на переключатели от ШНИВЫ. Судя по отзывам внешним видом не довольных не было, а вот по поводу удобства мнения поделились на два лагеря:
    — те, кто считает, что тянуться от руля до переключателей стало далеко и не удобно;
    — и те кому расстояние от руля до переключателей в самый раз.

    Долго размышлял над всем этим, взвешивал ЗА и ПРОТИВ, и все же любопытство взяло верх.

    — Переключатель поворота 21230 — 1шт (362руб)

    — Переключатель стеклоочистителя 21230 — 1шт (405руб)

    Подрулевые переключатели от ШНИВЫ и стоковое взаимозаменяемы, поэтому не требуют ни каких доработок при установке. Режимы их работы полностью совпадают.

    Для замены подрулевых переключателей необходимо:

    — Крестовой отверткой открутить 3 винта и демонтировать верхнюю половину кожуха рулевой колонки (для удобства демонтажа рулевую колонку можно опустить вниз);

    — Сжав язычки крепления извлечь стоковые подрулевые переключатели из рулевой колонки и отсоединить их от разъемов;
    — Установить подрулевые переключатели от ШНИВЫ в обратном порядке;
    — Установить верхнюю половину кожуха рулевой колонки на место.

    Многие в своих комментариях спрашивают на сколько подрулевые переключатели стали дальше от руля и просят указать конкретные числа. Специально замерил размеры и выношу их для Вашего обозрения.

    Несомненно, подрулевые переключатели от ШНИВЫ лучше вписываются в интерьер салона чем стоковые. Что касаемо удобства думаю это дело привычки. Во всяком случая поездив с ними я ни каких неудобств не испытал.

    Установка заглушек проема рулевых тяг в ВАЗ 2113, 2114, 2115

    Давно мечтал, закрыть проемы рулевых тяг, наткнулся в магазине на заводские заглушки.

    Подрулевой переключатель поворотов нива шевроле

    Давно хотел оснастить свою Нивку подходящим подрулевым переключателем, но все как-то не мог подобрать подходящий, восьмой не хотелось ставить из-за того, что будет плохой доступ к замку зажигания, а другие не подходили.

    А тут увидел подрулевой от Шеви, дизайн вроде ничего, да и встать должен хорошо. Хотя он сделан на базе восьмого, рычаги у них не так загнуты, поэтому не должен мешать пользоваться замком. Итак покупка.

    Я покупал его в «Русь Трейд» по цене 153 руб. с учетом скидки. А вот искать в магазинах клеммную колодку для него — дело зряшное, мне пришлось ехать в Южный Порт.

    Еще понадобятся:
    — кусок жести размером примерно 18х15, обрезается по месту;
    — хомут «норма» 30/45;
    — провода сечением 1,5 кв. мм разных цветов;
    — клеммы «мама» «папа» штук по 25-30 больших и штук по 5 маленьких, в зависимости от того как будете делать;
    — изолента или термоусадочная трубка;
    — клеммные колодки 4-х контактные — 2 шт., 6-ти контактные — 3 шт.;
    — колодка для обычной релюшки;
    — собственно сами релюшки: одна 524.3747 «восьмая стеклоочиститель» и 90.3747 «обычная 5-ти контактная»;
    — микропереключатель.

    Вроде все! Выбирайте то, что Вам нужно, в зависимости от того, как будете делать.

    1. Сначала приготовим два жгута проводов по 60 см каждый с клеммами с одной стороны и голые с другой. На самом деле достаточно 45 см, но на всякий случай, или просто потом отрезаете жгуты от старых переключателей. А также собираем релюшки по схемам приведенным ниже.

    2. Так как у меня были подключены противотуманки по схеме, предложенной Chechako (21312), то мне пришлось имплантировать в колодку микропереключатель (для тех, у кого этого нет, можно сразу переходить к третьему пункту).

    Для этого я взял старый выключатель и разобрал его. От него мне понадобились собственно сам микрик и пружинная пластина. Микрик в колодку не влезает поэтому я его немного подточил (показано стрелкой):

    В самой колодке просверлил два отверстия вставил микрик, пластину немного загнул, и забил с боку небольшую деревяшку. Что вышло смотрите на фото:

    Теперь круглый штырек будет давить на пластину, а она на кнопку микрика, но чтобы колодка наделась на переключатель нужно подпилить место показанное стрелкой:

    3. Cнимаем руль (думаю, описывать сей процесс не надо) и, открутив три винта, снимаем контактную пластину (показана стрелкой на левом фото). После этого нужно просверлить два отверстия слева 11 мм, справа 5 мм и сделать квадратные вырезы на резине колеса (стрелки на правом фото):

    В принципе, можно использовать и имеющиеся, но тогда будет неправильно работать механизм возврата поворотников. Еще, возможно, придется нарастить провод сигнала или разобрать руль и поставить провода так, чтобы провод, идущий на контактную пластину, был ближе к большому отверстию (которое просверлили). Я так и сделал.

    4. Снимаем старый переключатель и видим, что вал очень длинный, новый переключатель должен висеть в воздухе, чтобы находится там где положено. Но есть выход: берем кусок жести, сворачиваем его в трубочку и одеваем на него подрулевой переключатель. Заметьте, что в одном месте нужно загнуть жесть под 90 градусов, чтобы подрулевой на ней не крутился.

    Одеваем все это на вал:

    Ну что ж, неплохо.

    5. Далее работы по электрике.

    С поворотниками и светом проблем нет; вот таблица:

    У новых переключателей на сигнал идет два провода, но я их просто запараллелил, так надежней. Кстати для тех, кто решит использовать старые жгуты, провод сигнала нужно заменить на более длинный. Остальным просто отрезать провода по месту и оснастить наконечниками.

    С левыми разобрались. Теперь правый переключатель.

    Стоит сказать, что я еще заранее предполагал заменить штатное реле очистителя на восьмое, поэтому далее предлагается схема с использованием этого реле, но в журнале «За рулем» №3 за 2003 г. стр. 202-204 есть материал по установке восьмых переключателей в четверку. Там есть таблица перекомутации со штатным реле (так, как у нас и у четверок немного разные схемы, то я так ничего и не понял). Так что, если есть желание оставить штатное реле дерзайте.

    Итак, схема с использованием восьмого реле, на самом деле схем несколько – я привожу обе.

    Можно поставить релюшки под капотом или на штатном месте. Под капотом проще, но я поставил на штатном. Пришлось повозиться, но релюшки стоят в сухом месте и работают (будем надеяться) лучше.

    Схема 1, «на штатном месте»:

    Небольшие пояснения к схеме.

    • Цвета проводов от 4-той штатной колодки до релюшек взяты произвольно просто, чтобы не путаться.
    • К жгуту отрезанному от штатных переключателей нужно добавить два провода для включения заднего очистителя и омывателя и заменить двойную колодку на четырехконтактную, далее снять бороду и, отключив кнопку включения очистителя, можно пойти двумя путями: либо вытаскивать провода очистителя и омывателя из жгута и тащить их под приборку, либо просто взять два провода длинной сантиметров 40 и подключить к колодки кнопки (или заменить ее на закрытую). Я пошел вторым путем, сохранив целостность жгута. Кстати, можно сохранить и кнопку, но я такой необходимости не вижу.
    • Контакты 53 и 53b можно соединять, а можно просто подключить к 53. Тогда в крайнем верхнем положении очиститель работать не будет.
    • Далее находим под приборкой колодку подключения подкапотного жгута (это такая длинная, похожая на колодки приборки с тонкими клеммами), и находим на ней рыжий (оранжевый) провод. С обратной стороны выходят 2 провода; их нужно разделить, отрезав один из них, и оснастить наконечником. Далее по очереди подключает их на место и проверяем контрольной лампой, есть ли напряжение на датчике тормозной жидкости. Если есть, то его и оставляем на месте, а второй провод суем в свободное гнездо снизу. Потом находим белый с голубой полосой провод и переносим его к только что установленному рыжему.
    • Теперь с серым проводом: если хотите, чтобы при включении омывателя включался очиститель, то отрезаете провод, идущий к колодке реле, и подключаете его к розовому с белой полосой, если нет — оставляете так, как есть, а коричневый провод с 86 контакта реле снимаем.
    • Затем релюшки: черный провод на любую шпильку массы, там их много, а желтый на 1-й или 2-й предохранитель (где место есть).

    Теперь вторая схема, «под капотом»:

    Пояснение к схеме:

    • Снова цвета проводов к реле взяты произвольно.
    • Колодки 4 и 7 раньше стыковались между собой, так что релюшки нужно разместить где-то рядом с аккумулятором.
    • Опять же, если хотите, чтобы при включении омывателя включался очиститель, то нужно найти провод омывателя и подкрутить к нему коричневый провод от 86 контакта релюшки.

    С электрикой все.

    6. Собираем бороду, приборку и все, что разобрали.

    Ставим на место руль, затягиваем гайку и подгоняем по месту подрулевой так, чтобы ничего не терлось, и он стоял ровно. Затягиваем нормовский хомут на жестяной трубке и стягиваем хомут подрулевого. Ничего не должно крутиться.

    7. Теперь нужно все это закрыть. У меня не самый лучший вариант, поэтому описывать процесс не буду, все делал по месту.

    Это промежуточный вариант:

    А это то что получилось:

    А так все выглядит с места водителя:

    Ну вот и все. Садимся в машину и радуемся проделанной работой. Правда, в случае размещения релюшек в салоне может доставать постоянно тикающее реле, но это лечится обматыванием реле шумкой и засовыванием в пакет.

    Теперь точно все.

    Если будут вопросы спрашивайте misha_shirokov@mail.ru.

    С уважением Михаил aka Mishka 21213, 15.11.05.

    От Ведущего FAQ. Обнаруженная ошибка на рисунках уже исправлена.

    Решил поставить себе подрулевые переключатели от ШевиНивы и заменить мотор-редуктор стеклоочистителей на мотор-редуктор от ваз 2110 как и было написано в FAQ. Способ установки, как написано было в FAQ, меня не устроил. Перелопатив интернет, где много статей на эту тему, решил додумывать сам, взяв за основу статью с сайта VAZ.EE http://www.vaz.ee/modules.php?name=News&file=article&sid=360. Единственное, что не устраивало меня, это изготовление переходника для переключателей и сверление дырок в руле, это было слишком трудоёмко и неаккуратно. Идея пришла как всегда неожиданно. На глаза попался кусок сантехнической пластиковой трубы с наружным диаметром 40 мм, и толщиной стенок 7 мм. То, что я и искал. Осталось подобрать руль — от Шевика не подошли шлицы.

    Чудо свершилось, на рынке я увидел руль, как гласила маркировка для ВАЗ 2104 (фото ниже). Это был руль от Шеви-Нивы с теми самыми квадратными отверстиями, в которые был вставлен, назовём его адаптер для подрулевого переключателя ВАЗ 2105 и шлицами для «классического» рулевого вала. Ниже привожу фото руля: маркировка ВАЗ 2123, а печати стоят, что это для ВАЗ 2104. Всё проблемы с установкой подрулевых были решены. Разводка проводов для левого переключателя (фары — дальний свет) в точности подходит из статьи, ссылку на которую я указал выше, просто срезаем под корень провода со старого переключателя и соединяем с подрулевыми переключателями от Шеви. А для правого переключателя (щётки и омыватели переднего и заднего ветровых стёкол) делаем так: чтобы не возиться со старыми проводами, замеряем подкапотное пространство планируем где разместить релюшки, готовим дома косичку из проводов для переднего десяточного моторчика по схеме стеклоочистителей ВАЗ 2123 или ВАЗ 2110 — они абсолютно идентичны. Вот ссылка на эти схемы: http://www.autoprospect.ru/chevrolet/chevrolet-niva/9-12-stekloochistiteli.html, а для заднего оборудования — просто берём концы проводов с кнопки заднего стеклоочистителя и стеклоомывателя и присоединяем к левому переключателю на указанные в схеме контакты.

    Теперь расскажу, как установил сами переключатели. Берём пластиковую трубу отрезаем от неё 65- 70 мм, срезаем со старого переключателя ВАЗ 2105 хвостовую часть с хомутом, вставляем в неё трубу со стороны противоположной хомуту, на 25 мм сверлим дырку и фиксируем трубу саморезом. Вставляем этот, назовём его «удлинитель», хомутом вперёд на рулевой вал до упора и фиксируем хомутом от проворачивания. Далее надеваем подрулевые переключатели от ВАЗ 2123 в сборе на наш «удлинитель», устанавливаем наш руль и затягиваем хомут нового переключателя в нужном вам положении. Да, старый кожух рулевой колонки не подойдёт. Я установил от ШевиНивы и замок зажигания от десятки с подсветкой. Стало гораздо удобнее вставлять и вынимать ключ (как на иномарках). Всю эту переделку можно сделать без специальных инструментов, токарей и фрезеровщиков — самому во дворе.

    Использовано запчастей и материалов: подрулевые переключатели в сборе ВАЗ 2123 с колодками для проводов, замок зажигания ВАЗ 2110, кожух рулевой колонки ВАЗ 2123, провода разных цветов (сечением 1,5 кв. мм), кусок сантехнической пластиковой трубы, наружный диаметр 40 мм и длиной 70 мм, хвостовая часть от старого подрулевого переключателя ВАЗ 2105, реле 4-х контактное, реле дворников от ВАЗ 2108 (лучше — с регулируемой паузой), 8-контактный разъем 1 шт., 6-контактный разъем 2 шт., наконечники для проводов папы и мамы.

    Статью пишу в первый раз, поэтому мог что-то пропустить, если будут непонятные моменты, пишите, постараюсь ответить. Сильно не ругайте.

    З.Ы. Вот составил таблицу для удобства монтажа проводки.

    Подрулевой переключатель поворотов нива шевроле

    1. Подключение электрики.
    Имея инвалидную модификацию авто и некоторое неудобство управлением светом/поворотами/стеклоочистителем/стеклоомывателем, решил поставить стандартные блок подрулевых переключателей. Но захотелось что-то более современное и внешне привлекательное. Сначала остановил свой выбор на подрулевых от “восьмёрки”, но, почитав отзывы от владельцев данного авто (жаловались на хлипкость самих рычагов, некоторые рычаги отламывались при сильном воздействии на них) и повертев их в руках- понял, что нужно искать что-то получше. На ВАЗовских форумах люди переходили как раз на подрулевые от Нивы-Ш или от Лады Калины (у Калины есть пару кнопок на правом подрулевом рычаге для управления бортовым компьютером; решил, что мне пока не понадобится ). Подрулевые понравились, т.к. отличались конкретно плавными изгибами, не стандартным видом для ВАЗа, крепкими рычагами.

    Ближний свет и габариты включаются одной трёхпозиционной клавишей. А следовательно, остаться в повороте без света нереально (если вдруг задеть рычаг на подрулевых).

    Вскоре заказал блок подрулевых : центральная часть, к которой крепятся на фиксаторах оба (правый и левый идут независимыми друг от друга )лопуха подрулевых . Обошлось всё 133 грн. Далее, на авторынке приобрёл 2 колодки (они разные) с 16ю клеммами.
    Блок подрулевых не налазил на рулевую колонку(т.к. “инвалидка”), решилось всё обтачиванием колонки напильником (в целом- где-то около часа работы напильником), главное- не сильно увлечься. Оставил только выступ для закручивания болта, что в дальнейшем будет держать блок подрулевых на рулевой колонке.

    При дальнейшем замере- оказалось, что для родного руля маловат вылет вала рулевой колонки. Для этого пришлось перейти на аля “спорт-руль” с переходником для “Славуты”(по некоторым источникам- от Дэу Ланоса) — фото 1, 2. С этим девайсом всё стало на круги своя, но вот механизм отщёлкивания поворотов не работал, т.к. у Нивовских подрулевых был не стандартный фиксатор в руль. Пришлось снова поработать напильником (фото 3). На фото 4 показана обработанная напилиником рулевая колонка.


    фото 1


    фото 2


    фото 3


    фото 4

    Всё подошло идеально.
    Дальше, настала пора прозвонки и сопоставления топологии подключения проводов и цветов проводов с эл. Схемой оборудования автомобиля. Найдены были отличные от схемы цвета проводов.

    Немного о подрулевых переключателях Нивы-Ш (Chevrolet Niva) : состоят из соединителя, закреплённого хомутом на кронштейне вала рулевого управления, и двух переключателей (фото 5). Левый переключатель включает указатели поворота и фары, а правый управляет работой омывателей и очистителей стекол. На фото 6 показаны функции рычагов.


    фото 5


    фото 6

    Положение рычагов подрулевых переключателей:
    1 — рычаг переключателя указателей поворота и света фар. Если при включенном зажигании рычаг находится в положении: I — указатели поворота выключены; включен ближний свет фар, если переключателем наружного освещения включены фары; II — включены указатели левого поворота (не фиксированное положение); III — включены указатели левого поворота (фиксированное положение); IV — включены указатели правого поворота (не фиксированное положение); V — включены указатели правого поворота (фиксированное положение); VI — (на себя) включен дальний свет фар независимо от положения переключателя наружного освещения (не фиксированное положение); VII — (от себя) включен дальний свет фар, если переключателем наружного освещения включены фары (фиксированное положение).

    2 — рычаг переключателя очистителей и омывателей стекол. Если рычаг находится в положении: I — очистители и омыватели стекол выключены; II — включен прерывистый режим работы очистителя ветрового стекла (не фиксированное положение); III — включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение); IV — включена первая скорость очистителя ветрового стекла; V — включена вторая скорость очистителя ветрового стекла; VI — (на себя, независимо от положения рычага) включен омыватель ветрового стекла (не фиксированное положение); VII — (от себя) включен очиститель стекла двери задка (фиксированное положение); VIII — (от себя) дополнительно включен омыватель стекла двери задка (нефиксированное положение).

    Описание контактов переключателей Нивы-Ш(соединение каких контактов за что отвечает):

    1. Переключатель световой сигнализации

    49a–49aL Указатель левого поворота
    49a–49aR Указатель правого поворота
    56–56b Ближний свет фар (включен по-умолчанию)
    30–56a Сигнализация дальним светом
    56–56a Дальний свет фар

    2. Переключатель стеклоочистителей

    53а-Вход + питания
    53- Выход на обмотку первой скорости
    53b- Выход на обмотку второй скорости
    53e- Управляющий сигнал от реле стеклоочистителя
    j- Сигнал включения прерывистого режима на реле стеклоочистителя
    W- выход управления передним стеклоомывателем (стеклоомывателем фар)
    Wh- выход управления задним стеклоомывателем
    53ah- плюс питания
    53h- сигнал управления задним стеклоочистителем

    Продолжая тему.
    О переключателе поворотов: белый с розовым: поворот на право, белый с коричневым: поворот на лево (белый — общий).
    Переключатель габаритов/света: жёлтый, красный, зелёный провода.
    “1” е положение: жёлтый-красный: включение габаритов/наружного освещения.
    “2” е положение: ж-к-з: включение переключателя Б-Д света.
    Переключатель ближнего-дальнего света: белый, чёрный, чёрный толстый. Белый- общий.
    “1”е положение переключателя. Б-Ч: ближний.
    ”2”. Б-Ч_толстый: дальний.
    Стеклоомыватель: оранжевый-фиолетовый (если инвалидная версия- идут на переключатель стеклоомывателя/очистителя по бокам самого выключателя).
    Стеклоочистетель. Связка: ч-з: “быстро”, ч-з-ж: ”медленно” (чёрный, зелёный, жёлтый).

    На переключатель Б-Д света перенёс такую схему: Габариты- Ближний свет- управляющий сигнал на включение дальнего подрулевыми (ближний, по умолчанию, в подрулевых уже включен- кнопкой на торпедо) — фото 7.


    фото 7

    Столкнулся с проблемой- можно либо сделать 1ю, либо 2ю скорость, т.к. включение стеклоочистителей в Ниве-Ш немного отличается от ЗАЗовского включения.

    Был приобретён диод Д246, максимальная сила тока: 10 А, максимально допустимое напряжение: 400 В, для направления тока в нужном направлении (фото восьмь). На фото 9 показаны “1” и “2” скорости, направления токов (серым цветом- замыкание контактов на подрулевом, чёрный- общий провод, жёлтым цветом показана 2я обмотка катушки, зелёным- первая обмотка).

    На подрулевых подключил так: 53a- 53: “2” скорость, 53a – j: “1”.
    Главное- правильно развернуть диод по нужному направлению тока.


    фото 8


    фото 9

    Сегодня, наконец-то, закончил всё подключение по электрике, за одно и поставил реле на ближний- дальний свет. Особо не ощутил разницы, разве что- щёлкать начало в багажнике при включении Б-Д света.
    Осталось только механически всё закрепить, что вскоре будет воплощаться в реальность.

    Продолжение следует. Завтра добавлю фотки внешнего вида, как подрулевые сидят на рул. колонке вместе с рулём.

    От модератора — сделал тему важной. Полезный материал. John Warner


    фото 10

    Эта трубка отлично фиксируется зажимом. Далее, подложить в оставшиеся пустоты куски резины (были использованы: трубка от стиральной машинки, кусок автомобильной камеры), просверлить отверстие в подрулевых для нашего болтика (который вкручивается в рул. колонку, в дальнейшем он будет также предохранять подрулевые от прокручивания по оси вместе с рулём) и одеть подрулевые. Блок подрулевых зафиксировался великолепно. Далее, закрутив болтик, и закрутив фиксатор подрулевых- получилась довольно-таки крепкая конструкция- ничего не шатается и не рыпается, при дёргании рычагов подрулевых (фото 11 — 13).
    Подрулевые по размеру руля, панель приборов не закрывают, довольно удобно ими управлять. А вообще- рай по ставненю с тем что было!


    фото 11

    Ну а дальше — всё просто: закрутить переходник, одеть руль и вуаля!
    (Отображено на фото 14 — 17)

    фото 12


    фото 13


    фото 14


    фото 15


    фото 16


    фото 17

    Что теперь работает с этими подрулевыми:
    1) Повороты имеют не фиксированное положение и фиксированное.
    2) Повороты отщёлкиваются.
    3) Моргание дальним светом без включённых габаритов/ближнего (напомню, что габариты/ближний теперь включаются кнопкой на торпедо).
    4) Стеклоомыватель работает, когда тянуть ручаг на себя (не фиксированное положение).
    5) Не фиксированное положение работы стеклоочистителя (можно сделать как на 1й скорости, так и на второй; я сделал на первой).
    6) Две скорости работы стеклоочистителя.
    7) Осталсля ещё свободным режим стеклоочистителя (если ставить реле с задержкой- как раз пригодится), оталось фиксированное и не фиксированное положения правого лопуха подрулевых (у Нивы-Ш это работа очистителя/омывателя заднего стекла).

    Затраты: блок подрулевых: 133, клеммы/колодки: 7, труба пластиковая: 5грн, диод: 10 грн. Итого: 155 грн.

    Под торпедо- есть футляр от Киндер-сюрприза. Так это там запрятан наш большой диод, который ещё советами был сделан

    Выводы. Подрулевые очень мягко работают, лопухи соеденены с колодкой металлическим штырём, что увеличивает прочность конструкции, смотрятся не плохо, не сложно устанавливаются на рулевую колонку.

    Источник

  • Оцените статью
