Третье поколение популярной модели BMW X5 f15 было представлено в 2013 году. Выпускалась данная серия в 2014, 2015, 2016, 2017, 2018 и по настоящее время. Общая структура расположения предохранителей, реле и прочие электросхемы во многом совпадают с предыдущей е70 моделью. Но в ф15 так же добавили новые элементы. В данном материале мы представим общую информацию о блоках реле и предохранителях bmw x5 f15 с описанием мест расположения и оригинальной книгой по эксплуатации.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки с предохранителями в салоне бмв ф15

Основной блок предохранителей

Он располагается в зоне ног переднего пассажира под бардачком. Для доступа открутите элементы крепления крышки.

p, blockquote 3,0,0,0,0 —> фото блока под бардачком bmw x5 f15

Общая схема

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Таблица с описанием предохранителей находится немного ниже.

Электронный блок управления

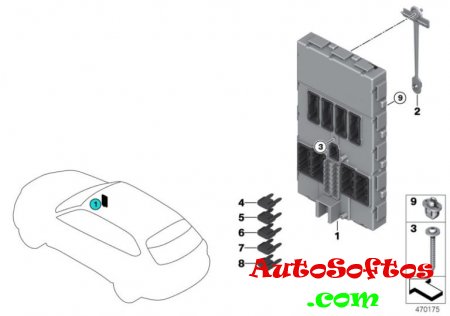

Данный элемент крепится на передней стойке около ног пассажира и закрыт обшивкой салона.

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

Группа предохранителей находится в центре.

p, blockquote 9,0,0,0,0 —>

Схема с описанием нанимала

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

В данном видео можете посмотреть как добраться к данному модулю на примере правосторонней х5.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Блоки с предохранителями и реле в багажном отделении

Блок с предохранителями в багажнике bmw x5

Он находится с правой стороны под обшивкой.

p, blockquote 14,1,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема блока

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Таблица с общим обозначением предохранителей

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Разобраться тут не сложно. Например за звуковой сигнал отвечает предохранитель 13, за телефон — 25, 128, за подогрев заднего стекла — 5, подогрев сидений — 26, 65, 64, 164, 166 и так далее.

p, blockquote 20,0,0,0,0 —>

За прикуриватель отвечают предохранители 36, 37, 143, 162. Их расположение смотрите на схемах.

Элементы реле размещаются рядом с блоком. Например реле пневмоподвески и холодильника (при его комплектации в автомобиле).

p, blockquote 22,0,0,0,0 —>

Предохранители на аккумуляторе

В крышке аккумуляторной батареи встроены плавкие предохранители высокой мощности для защиты все цепи.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Предохранители и реле под капотом x5 f15

Справа в монтажном отделении находится еще один блок с предохранителями и реле.

p, blockquote 25,0,0,0,0 —>

Реле двигателя DDE K6 и схема блока

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Руководство по эксплуатации

В конце лишь добавим ссыклу на оригинальное руководство по эксплуатации bmw x5 f15: «скачать«.

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Есть что добавить? Будем рады вашим комментариям.

Источник

BMW X5 F15 — предохранители и реле

Блоки с предохранителями в салоне BMW ф15

Основной блок предохранителей

Он располагается в зоне ног переднего пассажира под бардачком. Для доступа открутите элементы крепления крышки.

Общая схема

Таблица с описанием предохранителей находится немного ниже.

Электронный блок управления

Данный элемент крепится на передней стойке около ног пассажира и закрыт обшивкой салона.

Группа предохранителей находится в центре.

Схема с описанием нанимала

В данном видео можете посмотреть как добраться к данному модулю на примере правосторонней х5.

Блоки с предохранителями и реле в багажном отделении

Блок с предохранителями в багажнике bmw x5

Он находится с правой стороны под обшивкой.

Схема блока

Таблица с общим обозначением предохранителей

Разобраться тут не сложно. Например за звуковой сигнал отвечает предохранитель 13, за телефон 25, 128, за подогрев заднего стекла 5, подогрев сидений 26, 65, 64, 164, 166 и так далее.

ЗA прикуриватель отвечают предохранители 36, 37, 143, 162. Их расположение смотрите на схемах.

Элементы реле размещаются рядом с блоком. Например реле пневмоподвески и холодильника (при его комплектации в автомобиле).

Предохранители на аккумуляторе

В крышке аккумуляторной батареи встроены плавкие предохранители высокой мощности для защиты все цепи.

Предохранители и реле под капотом x5 f15

Справа в монтажном отделении находится еще один блок с предохранителями и реле.

Реле двигателя DDE K6 и схема блока

Руководство по эксплуатации

В конце лишь добавим ссыклу на оригинальное руководство по эксплуатации bmw x5 f15: скачать.

Видео про предохранители BMW X5 F15

Реле и предохранители в багажнике BMW X5 E53 fuses and relay
Расположение предохранителей в БМВ Х5 Е70// Блок предохранителей Fuse box BMW
Схема расположения предохранителей BMW X5 E53 fuses основной блок предохранителей в салоне
BMW // ПРЕДОХРАНИТЕЛИ и БЛОКИ РЕЛЕ // ФОТО ОТЧЕТ НА ЗАМЕТКУ
Секретные функции BMW X5 F15 открываем скрытые возможности !

Источник
