Лифт подвески уаз Хантер: установка рессор ЧМЗ, амортизаторов Hola, установка проставок кузова

1. Установка 4-х листовых рессор ЧМЗ для лифта задней подвески УАЗ Хантер

После установки 33-их колес решили немного поднять корму УАЗки. Выбор пал на 4-х листовые рессоры Барс ЧМЗ. Покупка рессоров прошла штатно, выбирали из нескольких пар. Отвезли в гараж. В связи с лютыми морозами к установке приступили через пару недель. Процесс оказался довольно трудоемким и по времени занял около 9 часов. При помощи Hi-Lift поднимаем за силовой бампер заднюю часть автомобиля, снимаем колесо, под раму подставляем кусок бруса, под мост подкладываем стойку, ну или у кого что есть.

Подпорка под раму

Немного опускаем машину на брус, вывешиваем мост и расслабляем рессоры. Дело пошло.
В основном проблема была в том, чтобы отвернуть гайки стремянок, крепящих рессоры к мосту. Закисли они капитально и никак не хотели откручиваться. Был повод отчаяться.
Вылив на них изрядное количество шайтан-жидкости (WD-40), мы через некоторое время смогли стронуть их с места.

Сразу решили набрызгать вдшкой и вторую сторону. Для снятия гаек использовали балонник от колес, подошел идеально. Всунули во второй конец кусок трубы, и дело постепенно пошло.
Пока с огромным усилием скручивали гайки со стремянок, взгляд лег на силовые пороги. Казалось, пороги мешали снять рессору с переднего крепления, но об этом позже.
Когда откручиваете стремянки необходимо контролировать, чтобы они не уперлись и не переломили тормозные трубки.

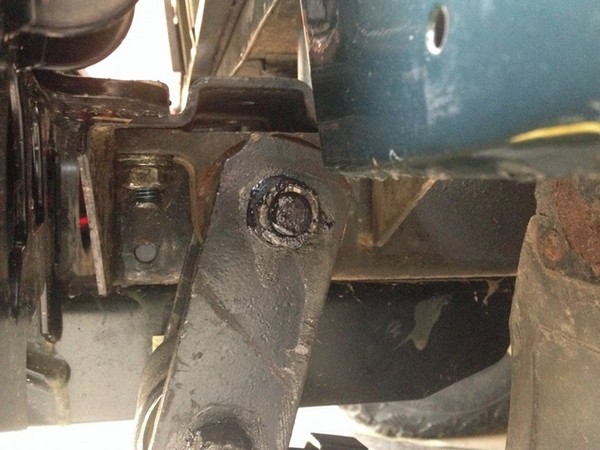

Сняв стремянки, ослабляем крепление серьг и начинаем откручивать гайку переднего крепления рессоры.

Гайка зашплинтованна, разгибаем шплинт и скручиваем гайку.

После этого откручиваем 4 болта крепления серьги к раме.

Начали снимать серьгу

Силовик РИФ не мешает, единственное, пришлось снять запаску еще до подъема машины. Сняв болты, сдвигаем серьгу так, чтобы максимально можно было поднять рессору вверх.
Если у вас стоят пороги, то они могут мешать снять рессору с переднего крепления рессоры. Для этого ее надо максимально поднять вверх и аккуратно снять.

Вместе с рессорами были куплены полиуретановые втулки для рессор.

Во внешней резинке переднего крепления стоит металлическая втулка, ее необходимо вынуть и запрессовать в новую полиуретановую втулку.
После почти 30минут танцев с бубном, использования Fairy, с помощью разных инструментов удалось всунуть эту железяку в полиуретан. То еще занятие. Вообще в сети пишут, что запрессовывают ее тисками.

Разбираем серьгу, отчищаем все компоненты от песка и ржавчины, чистим резьбу, смазываем гайки и начинаем собирать новую рессору. Втулки входят вполне нормально, которые не натягиваются, мажем Fairy и натягиваем.

После этого начинаем ставить рессору в обратном порядке. Установка проблем не вызывает, только следим за тем, чтобы болт внизу рессоры лег на свое место в мосту.

Параллельно с установкой рессор решили заменить отбойники моста на газелевские, они длиннее.

Сравнение отбойников моста

Отворачиваем старый отбойник, вынимаем металлическую втулку, запрессовываем ее в новую (опять же в ручную делали) и ставим отбойник обратно.

Потом протягиваем (не сильно) все гайки крепления рессоры, одеваем колесо и опускаем машину. После этого лезем под УАЗ и протягиваем еще раз все гайки, шплинтуем гайку переднего крепления рессоры. Готово!
Вторая сторона делается чуть быстрее, так как многое уже понятно и не нужно времени на думки.
В итоге, корма УАЗки поднялась на 3-3,5 см, результатом довольны. До установки рессор расстояние от колеса до края арки крыла было 10см, теперь 13,5.

2. Установка пружин ФОБОС +50 и амортизаторов Hola S463 для лифта передней подвески УАЗ Хантер

Сразу после приобретения УАЗки был составлен план работ по преображению машины. Конечно же в этом плане присутствовал лифт подвески. Хотя именно этот пункт у нас вызывал затруднения, мы подошли к тому моменту, когда откладывать его было уже нельзя.
Напомним, что после установки 4-х листовых рессор ЧМЗ БАРС корма УАЗа стала выше на 2-3 см, чем перед.
С этим нужно было что-то делать! Мы выбрали пружины и амортизаторы к ним. Т.к. стандартные пружины, усиленные и усиленные ФОБОС +30 могли не решить вопрос выравнивания машины, то было принято решение лифтоваться по «классике жанра», а именно ставить усиленные пружины ФОБОС +50 и комплект амортизаторов газель/соболь HOLA S463, производство Голландия. Выяснили, что при установке пружин +50 газелевских амортизаторов может не хватать при максимальном сжатии подвески, в связи с чем были приобретены отбойники от Газели (на заднем мосту они уже стоят).
Для установки пружин требуются мощные съемники. Покупать съемники на один раз совсем не хотелось, поэтому мы отправились в дружественный сервис и нам одолжили на сутки мощные и длинные съемники.
Приехали в гараж, собравшись силами, достали Hi-lift Extreme и приступили к работе.
Откручиваем колесо, домкратим машину, подставляем стойку под мост и немного опускаем. Снимаем колесо и вот он — фронт работ 🙂
Еще в прошлые выходные обработали wd-40 все болты, которые предполагалось откручивать. Проблем с болтами не возникло. Амортизатор сняли очень быстро, работоспособность снятого амортизатора вызвала сомнения, очень легко сжимается и разжимается.
Установив съемники на пружину начали сжимать ее, и тут возникла проблема. В связи с тем, что длинна съемников очень внушительная, винты съемников не позволяли снять пружину, цепляясь за выступающие части моста.

Съемники не подошли

Позвонили в сервис и выяснилось, что есть такие же, только меньше — то что надо! Сгоняли, поменяли съемники и поехали обратно. Дело пошло веселее 🙂
Сняли пружину, сняли отбойник.

Закрутив новый отбойник пришли в легкий шок, места для того, чтобы всунуть более длинную и мощную пружину очень мало. Пораскинув мозгами решили отсоединить стабилизатор от клюшки, что дало пару лишних сантиметров.

Установлен новый отбойник

Начали стягивать ФОБОС, то еще занятие! Витки пружины очень толстые и пружина сжималось очень туго. Кряхтя и матерясь нам удалось ее сжать до состояния меньше стоковой. Начали вставлять ее на место. Намазали отбойник Feiry, чтобы пружина лучше скользила по нему.

После пары неудачных попыток нашли выход: если встать на ступицу мост отжимается вниз еще на несколько сантиметров и удаётся вставить пружину на место. Мы ликовали!

Пружина на месте, УРА!

Раскрутили съемники и пружина встала на место. Площадки под пружины не меняли, так как они были в идеальном состоянии.
Настала очередь амортизатора. Из нижнего уха старого амортизатора вытащили металлическую втулку и запрессовали ее в новые резинки.

Втулка нижнего крепления амортизатора

Верхнее крепление амортизатора

Собрали амортизатор, прокачали его несколько раз, и после нескольких попыток удалось поставить его на место. Закрепили стабилизатор на клюшке, поставили колесо и опустили машину.

Уже в момент снятия Джека мы посмотрели на расстояние до арки и офигели! До установки расстояние от колеса до арки было 15 см, после установки стало 22 см. Вот так лифтанулись…
Вторая сторона проблем не вызвала, всё тоже самое, за исключением двух моментов:
1. На заводе болт нижнего крепления амортизатора поставили неправильно, в связи с чем вытащить его не представлялось возможным, пришлось снимать весь кронштейн с креплением.
2. Пружину вставлять намного проблематичнее, в связи с тем, что на правой стороне стоит крепление тяги-панара, она мешает нормально вставить пружину. Поэтому пружину вставляли с другой стороны, немного помогая монтажкой.

После того, как опустили машину, замерили расстояние от переднего кардана до стабилизатора — около 1 см, что нам показалось мало. Будем ставить проставку из капролона под стабилизатор — 2 см.

Дополнительно были заменены задние амортизаторы. Установка проблем не выявила, все как и спереди. Делали не поднимая машину и не снимая колес.

В итоге лифт подвески (пружины и амортизаторы по кругу) занял порядка 10 часов.

На следующий день выгнали машину из гаража и произвели визуальный осмотр с замерами рулеткой. Разница между задом и передом порядка 2 см, в связи с чем было принято решение купить проставки из капролона под серьги — 4 см, что в итоге даст около 2 см лифта сзади, машина должна встать прямо.

3. Установка проставок рама-рессора для выравнивания подвески УАЗ Хантер

После всех манипуляций с подвеской корма УАЗки была чуть ниже. Для выравнивания были приобретены 4-х см. проставки рама-рессора из черного капролона с комплектом крепежа. Напомню, что при установке 4х см проставок зад поднимается на 2 см.

Обращаю внимание, что если стоит силовик, то два болта с каждой стороны должны быть чуть длиннее, иначе не хватит.

Ближние болты должны быть чуть длинее

Вся работа заняла не больше часа. Как всегда, Hi-Lift Extreme выступил незаменимым помощником.

Установка прошла быстро и непринужденно, предварительно немного ослабили переднее крепление рессоры, хотя с полиуретаном, мне кажется, этого можно было и не делать.

Начинаем снимать болты

Полностью отвинчиваем болты

Домкратим и крепление серьги отходит от рамы

Вставляем проставку и затягиваем болты

После завершения работы был произведен визуальный осмотр, машина встала ровно, хотя, возможно, можно было бы еще на сантиметр поднять, но перед должен немного просесть.
