Облицовка тоннеля пола состоит из двух отдельных частей: из облицовки консоли панели приборов и бокса для мелких предметов, выполняющего одновременно и функции подлокотника, и собственно облицовки тоннеля пола. Вам потребуются: торцовая головка «на 10», отвертки с крестообразным и плоским лезвием. Облицовку консоли панели приборов снимайте в следующем порядке. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Свинтите с рычага управления коробкой передач его рукоятку.

3. Аккуратно подденьте отверткой края рамки чехла рычага управления коробкой передач в местах расположения ее фиксаторов…

Полезный совет
Для того чтобы не повредить детали, обмотайте лезвие отвертки изоляционной лентой.

4. …и снимите чехол.

5. Выверните два винта верхнего крепления облицовки консоли панели приборов, расположенные слева и справа (второй винт на фото не виден, он расположен симметрично относительно продольной оси автомобиля).

6. Аккуратно подденьте отверткой край левой крышки облицовки консоли в местах расположения ее фиксаторов…

Полезный совет
Для того чтобы не повредить детали, обмотайте лезвие отвертки изоляционной лентой.

7. …и снимите крышку.

8. Выверните два винта крепления облицовки консоли слева и один винт внизу справа (на фото не виден, расположен аналогично нижнему винту слева)…

9. …а затем снимите облицовку консоли панели приборов. 10. Установите детали в порядке, обратном снятию. Бокс для мелких предметов снимайте в следующем порядке. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните по два винта крепления бокса к каркасу, расположенные слева и справа бокса, в его задней…

3. …и передней частях.

4. Откиньте вверх до упора подлокотник и извлеките из бокса съемную накладку его дна.

5. Извлеките из гнезда в задней стенке бокса ящик для мелких предметов, повернув ящик назад и вниз до выхода его пружинного фиксатора из зацепления с краем гнезда бокса.

6. Отсоедините от бокса его заднюю крышку, преодолевая упругое сопротивление ее фиксаторов…

7. …и, отсоединив колодку жгута проводов от розетки для подключения дополнительных электроприборов, снимите крышку.

8. На обратной стороне подлокотника отсоедините колодки жгутов проводов от блока переключателей обогрева передних сидений.

9. Выверните три болта крепления петли подлокотника к боксу…

10. …и снимите подлокотник.

11. Выверните два винта крепления бокса к основанию кузова, расположенные на дне бокса…

12. …и снимите бокс.

13. Установите детали в порядке, обратном снятию.

Источник

РАЗБИРАЕМ ЦЕНТРАЛЬНУЮ КОНСОЛЬ Hyundai Tucson (2004-2010)

Похожие видео

Разбираем центральную консоль на Хундай Тюксон 2010 года Ремонт

Снятие центральной торпеды Hyundai Tucson

Hyundai Tucson 2004-2010 / Вся правда про Проблемы и болезни

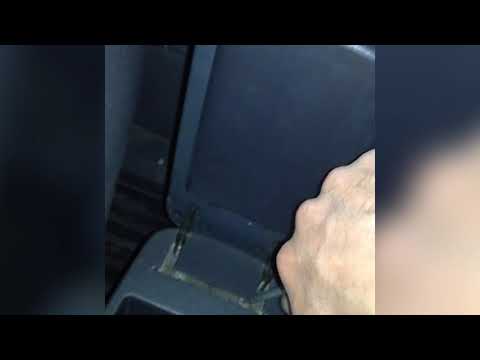

СНЯТИЕ ПОДЛОКОТНИКА ХЕНДАЙ ТУКСОН 2008года

Как установить магнитолу и камеру заднего вида на hyndai tucson

Автомагнитола для Hyundai Tucson 2006-2013

Дополнительные материалы

панель приборов Hyundai Tucson (1 поколение)

Регулировка ручника Hyundai Tucson ( Туксон Тусан ) 2004 — 2010 за 5 минут.

Tucson Hyundai ремонт печки

Распаковка, установка, краткий обзор китайской Noname 10,1″ Android 10 магнитолы в Tucson JM 2008 г

Что нужно знать о кузове Hyundai Tucson

Hyundai Tucson, две болячки по электрике!

Hyundai Tucson (2008) — шумоизоляция пола и багажника (Калининград)

Разборка обшивок багажника Hyundai Tucson

Hunday Tucson снимаем торпеду и дельный совет!

ШОК. ЧТО Я НАШЁЛ ДЛЯ ХЕНДАЙ ТУССАН ( HYUNDAI TUCSON ) ( ХЕНДАЙ ТУКСОН ) НА АЛИЭКСПРЕСС + КОНКУРС

Стоит ли Покупать Hyundai Tucson 1 Поколения (2004-2010)?

TR Garage Hyundai Tucson замена печи без снятия торпеды

Источник

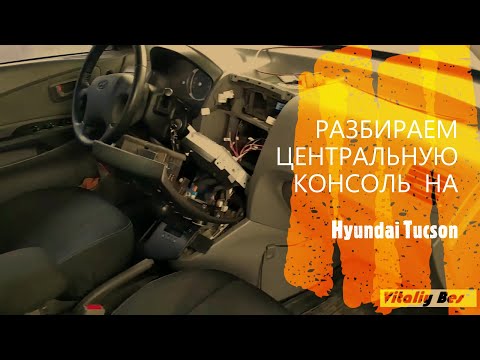

РАЗБИРАЕМ ЦЕНТРАЛЬНУЮ КОНСОЛЬ Hyundai Tucson (2004-2010)

Похожие видео

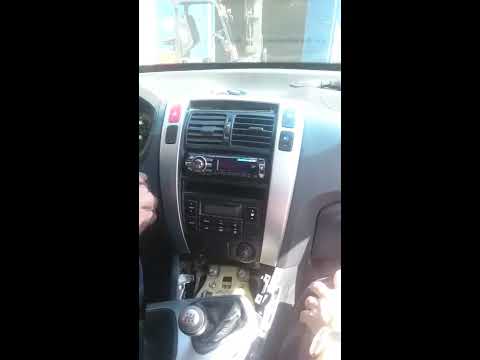

Разбираем центральную консоль на Хундай Тюксон 2010 года Ремонт

Снятие центральной торпеды Hyundai Tucson

Hyundai Tucson 2004-2010 / Вся правда про Проблемы и болезни

СНЯТИЕ ПОДЛОКОТНИКА ХЕНДАЙ ТУКСОН 2008года

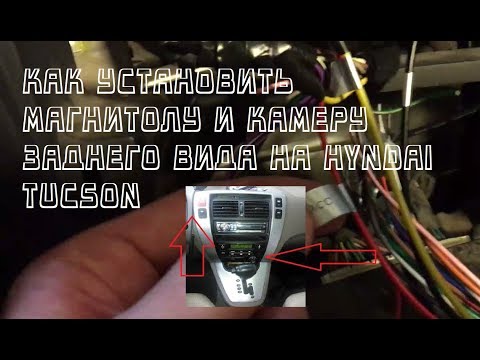

Как установить магнитолу и камеру заднего вида на hyndai tucson

Автомагнитола для Hyundai Tucson 2006-2013

Дополнительные материалы

панель приборов Hyundai Tucson (1 поколение)

Регулировка ручника Hyundai Tucson ( Туксон Тусан ) 2004 — 2010 за 5 минут.

Tucson Hyundai ремонт печки

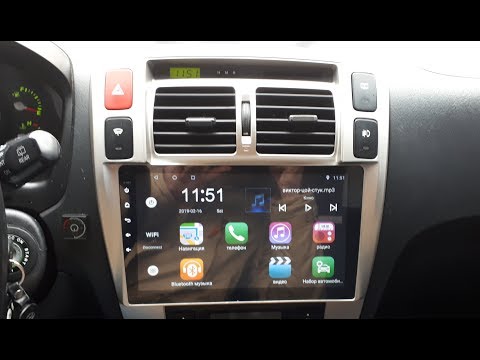

Распаковка, установка, краткий обзор китайской Noname 10,1″ Android 10 магнитолы в Tucson JM 2008 г

Что нужно знать о кузове Hyundai Tucson

Hyundai Tucson, две болячки по электрике!

Hyundai Tucson (2008) — шумоизоляция пола и багажника (Калининград)

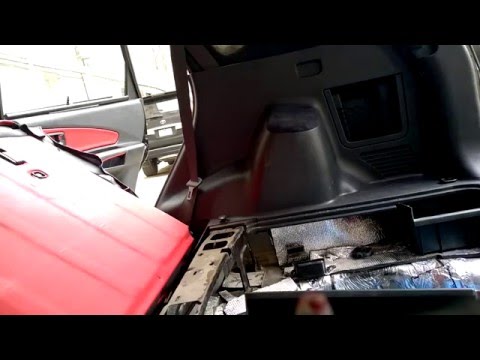

Разборка обшивок багажника Hyundai Tucson

Hunday Tucson снимаем торпеду и дельный совет!

ШОК. ЧТО Я НАШЁЛ ДЛЯ ХЕНДАЙ ТУССАН ( HYUNDAI TUCSON ) ( ХЕНДАЙ ТУКСОН ) НА АЛИЭКСПРЕСС + КОНКУРС

Стоит ли Покупать Hyundai Tucson 1 Поколения (2004-2010)?

TR Garage Hyundai Tucson замена печи без снятия торпеды

Источник

Как снять штатную магнитолу на Хендай Туксон: фото и видео

Многие владельцы Хендай Туксон не довольны штатной магнитолой, а именно поэтому стараются заменить её на более современные и с расширенным функционалом. Статья расскажет, как демонтировать штатную магнитолу с автомобиля своими руками.

Видеоматериал

Видео расскажет о полном и подробном процессе демонтажа штатной магнитолы

Процесс демонтажа

Когда причины рассмотрены, можно перейти непосредственно к процессу снятия штатной магнитолы с Хендай Туксон. Чтобы провести смену, придётся найти отвёртку «крестиком» и нож. Итак, рассмотрим последовательность действий направленных на снятие магнитолы:

Скидываем клемму-минус с АКБ.

Откручиваем ручку КПП и изымаем пластик вместе с чехлом рукоятки КПП. Откручиваем 8 саморезов, 6 в металической алюминиевой раме и два под центральной консолью. Извлекаем алюминиевую раму.

Перемещаемся в салон.

Тянем на себя центральную консоль, отключаем все разъемы и снимаем ее.

Стоит понимать, что потребуется пластиковая лопатка для работ с автомобильным пластиком.

Откручиваем 6 саморезов (по 3 с каждой стороны) и извлекаем магнитолу из панели.

Снимаем облицовку кожуха переключения передач (бороду).

Отвинчиваем 4 болта и 2 самореза держащие магнитолу и извлекаем магнитолу, а также боковые металлические планки.

Демонтируем пластик вокруг магнитолы.

Берем молоток и убираем на планках выпуклости, они будут очень мешать при установке.

Поддеваем магнитолу снизу, чтобы отщёлкнуть крепления.

Подсоединяем ISO разъем.

После этого, продеваем лопаткой между панелью и магнитолой сверху.

Внимание у штатной магнитолы подменены два провода местами, а именно постоянный +12В и +12 от зажигания. Если не хотите чтобы магнитола скидывала параметры после вынимания ключа, поменяйте из местами. У меня было все просто. так как эти провода были на разъемах, переставил и все. У других магнитолах возможно придется обрезать и перекручивать провода. работы на 5 мин.

Не спеша, тянем на себя.

И вытягиваем полностью штатную магнитолу с посадочного места.

Собираем все в обратном порядке.

Теперь можно проводить необходимые манипуляции, ради которых был и задуман весь процесс демонтажа.

Причины демонтажа

Прежде чем рассмотреть непосредственно технологию снятия штатной магнитолы с Хендай Туксон своими руками необходимо понять, какие могут быть причины недовольства автомобилистов.

Рассмотрим основные причины снятия штатной магнитолы:

• Замена старой магнитолы на новую с более расширенными функциями.
• Улучшения качества звучания. В продаже имеются такие аудиосистемы управления, которые могут обновить восприятие звук.
• Замена центральной консоли или других элементов, которые требуют демонтажа магнитолы.
• Другие причины.

Вывод

Снять штатную магнитолу с Хендай Туксон своими руками достаточно просто. Для совершения процесса потребуется совсем немного инструментария и элементарные знания конструкции транспортного средства.
