Реле свечей накаливания уаз патриот ивеко

Реле свечей накаливания УАЗ Bosch 0 281 003 039 IVECO F1A 31631-3747100

Реально низкие цены на з/ч

Комплектация заявок на 100%

Доставка удобной Транспортной Компанией

А также нашим автотранспортом

Огромный ассортимент

Более 6000 наименований з/ч УАЗ в наличии со склада и под заказ

Гарантия

Возврат брака без обмана!

Производитель : Bosch (Германия).

Код (номер) детали по каталогу: 31631-3747100, 3163-10-3747100-00

Применение : Реле (блок) управления свечами накаливания Bosch 0 281 003 039 IVECO F1A 31631-3747100 устанавливается на автомобили семейства УАЗ 3163 Патриот (Patriot) с дизельными двигателями IVECO F1A.

В нашем Интернет-магазине 469-452.ru автозапчастей УАЗ Вы можете купить «Реле (блок) управления свечами накаливания УАЗ Bosch 0 281 003 039 IVECO F1A 31631-3747100 « производства Bosch (Германия) онлайн прямо сейчас. Для этого просто отложите запчасть УАЗ Реле (блок) управления свечами накаливания УАЗ Bosch 0 281 003 039 IVECO F1A 31631-3747100 в корзину и оформите заказ или воспользуйтесь опцией «купить в один клик». При покупке только одной запчасти УАЗ, это можно оформить кнопкой «купить в один клик». Если нужно купить несколько разных наименований, лучше использовать кнопку «в корзину», где Ваш заказ суммируется. Наши менеджеры свяжутся с Вами посредством e-mail или Viber/WhatsApp для уточнения заказа и доставки. Звонки по телефону для подтверждения Вашего заказа используются только в редких исключительных случаях.

Также на этой странице по детали «Реле (блок) управления свечами накаливания УАЗ Bosch 0 281 003 039 IVECO F1A 31631-3747100» Вы можете оставить свой отзыв или задать вопрос.

В нашем интернет-магазине запчастей к автомобилям семейства УАЗ Вы всегда сможете купить качественную продукцию по самым низким ценам, найдете широчайший ассортимент, оптимальные сроки поставки. Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефонам, указанным на сайте или через форму обратной связи.

Подобрать другие запчасти и детали можно через каталог на сайте. Даже если у нас на сайте Вы не нашли нужную Вам деталь, мы укомплектуем Вашу заявку в полном объёме необходимыми запчастями УАЗ наилучшего качества от проверенных производителей по привлекательным ценам.

Все представленные автозапчасти, поставляемые нашим интернет-магазином, проходят строгий контроль качества.

Осуществляем доставку в Россию, страны СНГ, Украину. Отправим запчасти наиболее удобной для Вас транспортной компанией по Вашему желанию.

Обратите внимание! Фотография носит исключительно ознакомительный характер и может отличаться от товара, фактически имеющегося на складах. Рекомендуем при согласовании заказа проверять характеристики товаров.

Источник

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

• Темы без ответов
• Активные темы
• Поиск
• Наша команда

Не заводится Патрик (2011 год, ивеко F1)

Не заводится Патрик (2011 год, ивеко F1)

Сообщение Vlasoff » Ср янв 04, 2012 18:11

Сообщение tandrei » Ср янв 04, 2012 18:21

Клеммы с аккума скидывал.

Имобилайзер — активен? Сигналка стоит.

Сообщение Vlasoff » Ср янв 04, 2012 18:37

tandrei писал(а): Клеммы с аккума скидывал.

Имобилайзер — активен? Сигналка стоит.

Сообщение tandrei » Ср янв 04, 2012 18:44

Сообщение Vlasoff » Ср янв 04, 2012 18:48

Сообщение tandrei » Ср янв 04, 2012 18:51

Сообщение Vlasoff » Ср янв 04, 2012 19:08

Сообщение tandrei » Ср янв 04, 2012 19:28

Сообщение tandrei » Ср янв 04, 2012 19:30

Сообщение tandrei » Ср янв 04, 2012 19:37

Анализ цепей электропитания

Этот анализ состоит в проверке алгоритма включения лампы неисправности двигателя (MIL), реле главного и электробензонасоса. Производится внешним осмотром, на слух, пробником +12В и проверкой предохранителей.

После включения зажигания лампа MIL («Check Engine») на панели приборов должна загораться, что свидетельствует в целом об исправности силовой цепи главного реле и контроллера.

Одновременно на 5 с должен включаться электробензонасос, расположенный в основном правом баке. Срабатывание реле сопровождается характерным щелчком, включение бензонасоса—шумом работающего электродвигателя.

Если указанных действий нет, проверить согласно электрической схеме: пробником =12В или вольтметром подачу напряжения на соответствующие выводы компонентов ЭСУД; омметром исправность силовых предохранителей, размещенных в монтажном блоке и в блоке реле и предохранителей жгута ЭСУД (рядом с аккумулятором)

Сообщение Vlasoff » Ср янв 04, 2012 19:56

tandrei писал(а): Анализ цепей электропитания

Этот анализ состоит в проверке алгоритма включения лампы неисправности двигателя (MIL), реле главного и электробензонасоса. Производится внешним осмотром, на слух, пробником +12В и проверкой предохранителей.

После включения зажигания лампа MIL («Check Engine») на панели приборов должна загораться, что свидетельствует в целом об исправности силовой цепи главного реле и контроллера.

Одновременно на 5 с должен включаться электробензонасос, расположенный в основном правом баке. Срабатывание реле сопровождается характерным щелчком, включение бензонасоса—шумом работающего электродвигателя.

Если указанных действий нет, проверить согласно электрической схеме: пробником =12В или вольтметром подачу напряжения на соответствующие выводы компонентов ЭСУД; омметром исправность силовых предохранителей, размещенных в монтажном блоке и в блоке реле и предохранителей жгута ЭСУД (рядом с аккумулятором)

Сообщение tandrei » Ср янв 04, 2012 20:04

Да почти все унифицировано, контроллер другой.

Основная «масса» для цепей этого контроллера на кузове автомобиля, исключение составляют свечи накаливания и отдельные датчики, установленные на двигателе.
синхронизация управления двигателем осуществляется по датчикам положения коленчатого BR1 и распределительных BR2 валов;
«электронный газ» выполнен на базе педали ускорения A6. Для надежности педальный модуль имеет два датчика положения;
свечи накаливания E1. E4 управляются реле KA6, которое имеет специальный диагностический выход DI для сигнализации контроллеру о возможной перегрузке в силовой цепи реле;
датчики B3 температуры охлаждающей жидкости, температуры воздуха и температуры топлива B9 терморезистивного типа, сопротивление которых и напряжение сигнала падают с ростом температуры среды;
датчик массового расхода воздуха B2—термоанемометрического типа с питанием от бортовой сети автомобиля; датчик температуры всасываемого воздуха встроен в датчик расхода воздуха;
информация об аварийном давлении масла поступает с датчика-сигнализатора BP2;
комбинация приборов A3 имеет CAN-шину для информационного обмена с контроллером, по которой передается: состояние индикаторов HL1 (MIL) и перегрева двигателя, температура охлаждающей жидкости и частота вращения двигателя, аварийное давление масла, состояние EOBD-диагностки HL3. Комбинация приборов передает по запросу контроллера параметр скорости автомобиля с датчика BV1;
контроллер по физически выделенным каналам управляет исполнительными механизмами: главными реле KA1 и KA7, форсунками Y1. Y4, подкачивающим электробензонасосом M1, электронасосом высокого давления MP1, реле KA8 электромуфты включения механического вентилятора и реле KA3 и KA4 электровентиляторов M2 и M3, реле KA5 муфты компрессора кондиционера (при наличии); клапаном рециркуляции Y8, реле включения свечей накаливания KA6 и реле нагревателя топлива KA9;
двухканальный выключатель SA4 информирует контроллер о положении педали тормоза, что позволяет обеспечить удовлетворительные ездовые качества в аварийной ситуации при отказе педали A6 ускорения;
выключатель SA5 информирует контроллер о положении педали сцепления, что улучшает ездовые качества и снижает расход топлива при разгоне-торможении автомобиля;
большое содержание воды в топливе (датчики B10 и B11) и предельная засоренность фильтра тонкой очистки топлива (датчик B12) выводится соответственно на автономные индикаторы HL4 и HL5 комбинации приборов.

Сообщение esenin » Ср янв 04, 2012 20:22

Источник

Реле (блок) управления свечами накаливания дв.IVECO 9-конт. PATRIOT (BOSCH 0 281 003 039)** / 31631-3747100

•
•
•

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

Блок управления свечами накаливания
Производитель. BOSCH
Артикул. 31631-3747100 / 0 281 003 039

Применение
УАЗ, с дизельным двигателем IVECO

Предназначен для включения свечей накаливания.

Реле (блок) управления свечами накаливания дв.IVECO 9-конт. PATRIOT (BOSCH 0 281 003 039)** / 31631-3747100

• артикул 31631-3747100;
• есть в наличии и доступен для покупки;
• цена по состоянию на 29.10.21 — 2 899 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

УАЗ Патриот — предохранители и реле

Уаз Патриот (УАЗ — 3163) внедорожник повышенной проходимости выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с различными модификациями (Профи Пикап и Карго Уаз 23632, 23602). В нашем материале мы покажем описание блоков предохранителей и реле Уаз Патриот со схемами блоков и местами их расположения. В заключении предложим ознакомится с полным руководством по ремонту и обслуживанию.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Исполнение блоков предохранителей и реле Уаз Патриот и их назначение зависит от года выпуска и уровня оснащения и может отличаться от представленного.

Блок с салоне

Находится под панелью приборов, со стороны водителя, за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

Вариант 1

Подходит для автомобилей выпущенных с 2005 по 2011 год выпуска.

p, blockquote 5,0,0,0,0 —>

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

F1	5А Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5А Ближний свет правой фары
F3	10А Дальний свет правой фары
F4	10А Правая противотуманная фара
F5	30А Система электро стеклоподъемников дверей, электропривод люка
F6	15А Штепсельная розетка переносной лампы
F7	20А Звуковые сигналы, электропривод зеркал
F8	20А Обогрева заднего стекла, наружных зеркал, МУС
F9	20А Очистители и смыватели стекол, дополнительный отопитель салона
F10	20А Прикуриватель
F11	5А Габаритные огни правого борта, освещение номерного знака
F12	7,5А Ближний свет левой фары
F13	10А Дальний свет левой фары и сигнализатор дальнего света фар
F14	10А Левая противотуманная фара
F15	20А Система электро блокировки замков дверей
F16	10А Аварийная сигнализация и указатели поворота
F17	7,5А Плафоны освещения, выключатель сигнала торможения
F18	25А Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10А Комбинация приборов, выключатель света заднего хода
F20	7,5А Задние противотуманные огни
F21	Запасной предохранитель
F22	Запасной предохранитель
F23	Запасной предохранитель
Реле
К1	Резерв
К2	Реле — прерыватель стеклоочистителя
К3	Реле — прерыватель указателей поворота
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное (разгрузочное) реле
К7	Реле включения обогрева заднего стекла
К8	Реле включения противотуманных фар

За прикуриватель отвечает предохранитель номер 10 на 20А.

Вариант 2

Подходит для автомобилей с 2012 по 2014 год выпуска.

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Обозначение

p, blockquote 13,0,0,0,0 —>

F1	5А Габаритный огонь левый
F2	5А Габаритный огонь правый
F3	7,5А Ближний свет фар правый
F4	7,5А Ближний свет фар левый
F5	10А Дальний свет фар правый
F6	10А Дальний свет фар левый
F7	7,5А Противотуманный огонь
F8	20А Блокировка дверей
F9	10А Аварийная сигнализация
F10	10А Кл. 5 ХР1 КП, выключатель ламп заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F11	30А Стеклоподъемники
F12	20А Прикуриватель, обогрев сидений
F13	20А Звуковой сигнал
F14	20А Обогрев стекла двери задка, наружных зеркал, модуль управления светом (МУС)
F15	20А Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя
F16	10А Противотуманная фара правая
F17	10А Противотуманная фара левая
F18	25А Отопитель
F19	7,5А Выключатель сигнала торможения, плафоны освещения
F20	5А Управление зеркалами
F21	10А Компрессор кондиционера
F22	15А Штепсельные розетки
Реле
К1	Противотуманные фары
К2	Противотуманные фары
К3	Дальний свет
К4	Ближний свет
К5	Разгрузочное реле
К6	ЗМЗ 40904, 40905: Дополнительный отопитель
К7	Компрессор
К8	Указатели поворота и аварийная сигнализация
К9	Прерыватель стеклоочистителя с регулировкой паузы

За прикуриватель отвечает предохранитель номер 12 на 20А.

Вариант 3

Подходит для автомобилей выпущенных с 2014 года и по настоящее время.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,1,0,0,0 —>

Назначение

p, blockquote 20,0,0,0,0 —>

F1	10A РК «Dymos» кл.15
F2	15A Розетка салона
F3	10A Компрессор кондиционера
F4	30A 2016-2020: Блок управления электро пакетом, кл.30
	5A 2014-2015: Управление зеркалами
F5	7.5A Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения
F6	40A 2016-2020: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал
	25A 2014-2015: Отопитель
F7	10A Противотуманная фара левая
F8	10A Противотуманная фара правая
F9	20A Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя
F10	20A Обогрев стекла двери задка, зеркал, модуль управления светом (МУС)
F11	20A ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем )
F12	20A Прикуриватель, розетка в багажном отделении (2016-2020), обогрев сидений (2014-2015)
F13	30A РК «Dymos» кл.30
F14	10A 2016-2020: Стекло подъемники (модуль двери водителя)
	30A 2014-2015: Стекло подъемники
F15	5A 2016-2020: Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации
	10A 2014-2015: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F16	15A 2016-2020: Подушка безопасности
	10A 2014-2015: Аварийная сигнализация
F17	10A 2016-2020: Медиасистема (радиоприемник с аудио проигрывателем)
	20A 2014-2015: Блокировка дверей
F18	15A 2016-2020: Блокировка дифференциала
	7.5A 2014-2015: Противотуманный огонь
F19	10A Дальний свет фар левый
F20	10A Дальний свет фар правый
F21	7.5A Ближний свет фар левый
F22	7.5A Ближний свет фар правый
F23	5A Габаритный огонь правый
F24	5A Габаритный огонь левый
F25	60A Обогрев ветрового стекла
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	Резерв
Реле
К1	Реле включения противотуманных фар
К2	2014-2015: Реле включения обогрева стекла двери задка и зеркал
К3	Реле включения дальнего света фар
К4	ЗМЗ-40905: Реле дополнительного электронасоса отопителя 2016-2020: Реле включения ближнего света фар
К5	2014-2015: Реле включения ближнего света фар
	2016-2020: Реле дополнительного отопителя салона
К6	Реле компрессора кондиционера
К7	2014-2015: Прерыватель указателей поворота и аварийной сигнализации
	2016-2020: Реле включения обогрева стекла двери задка и зеркал
К8	Прерыватель стеклоочистителя с программируемой паузой
К9	Дополнительное (разгрузочное) реле
К10	Реле обогрева ветрового стекла (разгрузочное)
	Реле переключения топливных баков (для автомобилей с РК «УАЗ»)
К11	Реле времени обогрева ветрового стекла
К12	2016-2020: Реле блокировки дифференциала заднего моста

За прикуриватель отвечает предохранитель номер 12 на 20А.

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Схема

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Расшифровка предохранителей

p, blockquote 26,0,0,0,0 —>

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

Реле

p, blockquote 27,0,0,0,0 —>

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Дополнительные блоки

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

p, blockquote 28,0,0,1,0 —>

p, blockquote 29,0,0,0,0 —>

Блок реле и предохранителей кондиционера

Он расположен справа под капотом автомобиля.

p, blockquote 30,0,0,0,0 —>

Схема

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

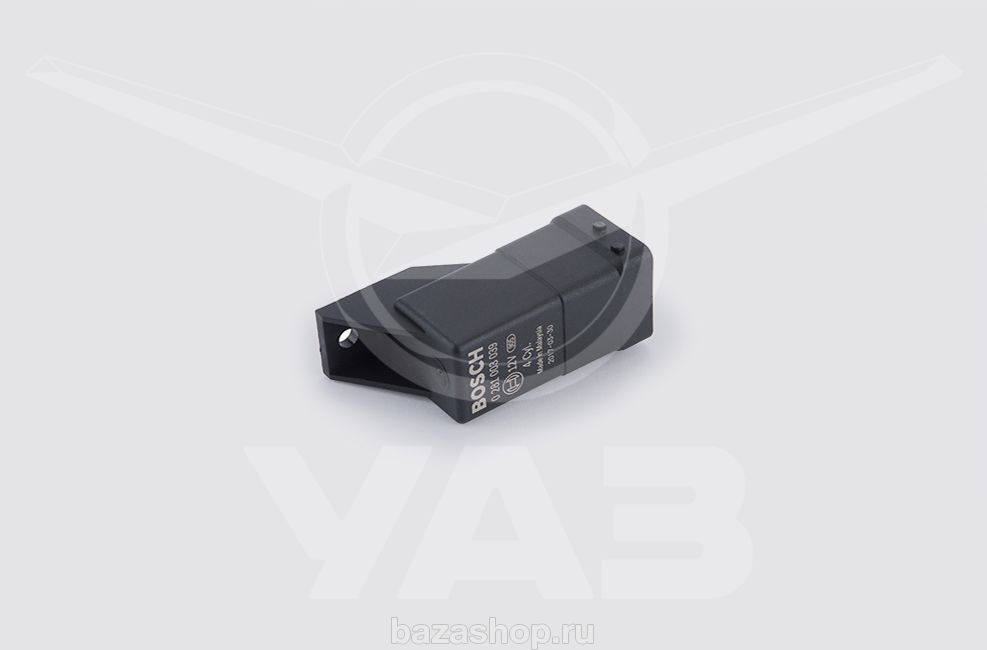

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

p, blockquote 33,0,0,0,0 —>

Общее описание

p, blockquote 34,0,0,0,0 —>

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Руководство Уаз Патриот

Больше информации про ремонт и обслуживание Уаз Патриот можете узнать изучив полное оригинально руководство: «скачать«.

p, blockquote 35,0,0,0,0 —>

По данному материалу мы так же подготовили видео у нас на канале. Смотрите и подписывайтесь!

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —> p, blockquote 38,0,0,0,1 —>

А если остались вопросы, задавайте их в комментарии.
