Шарнир поворотного кулака уаз 469 колхозный мост

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Информация о сертификате на товар

RU.C-CN.MT49.B.00524/20 (Срок действия с 29.04.2020 по 28.04.2024)

Описание

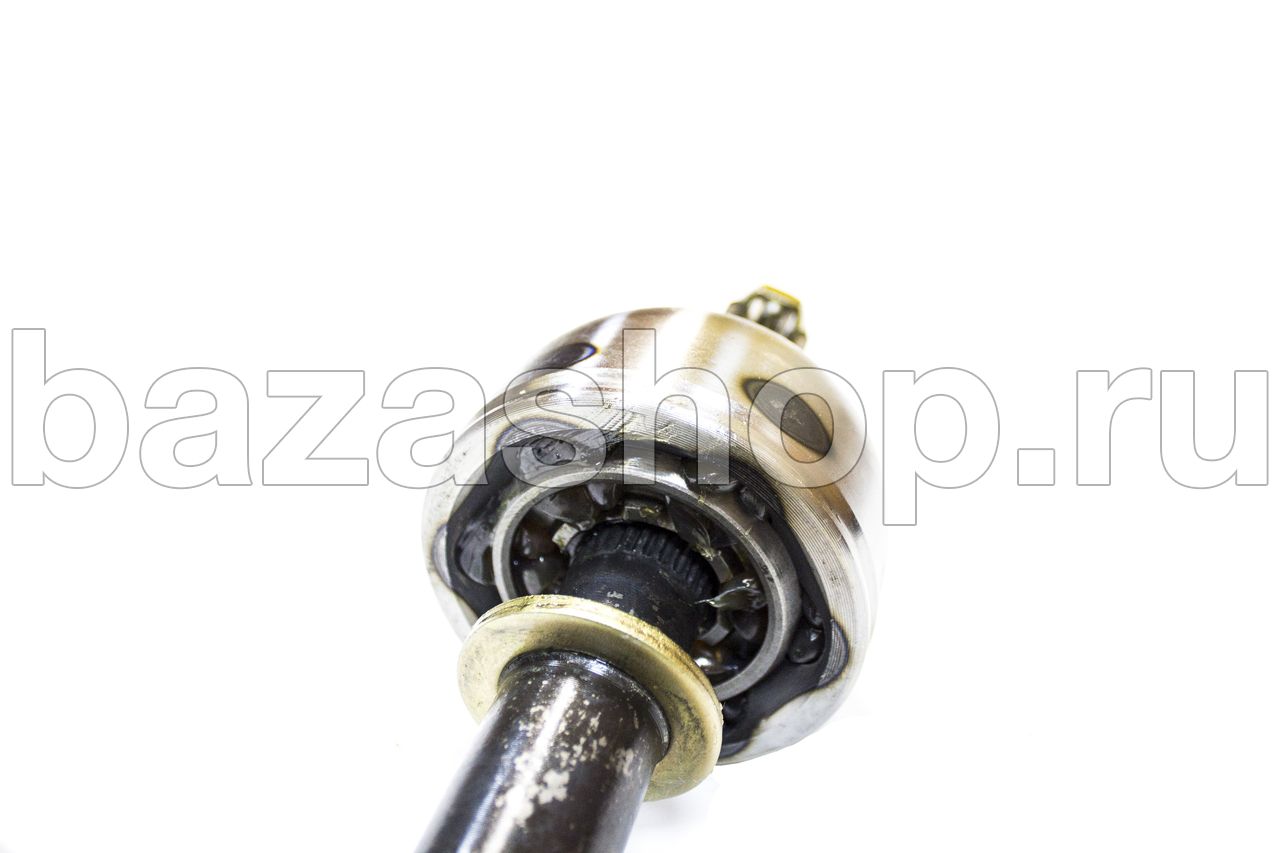

Шарнир поворотного кулака «MetalPart» правый, тип Бирфильд, для автомобилей УАЗ-3151, -469 с редукторными мостами
Артикул………………………………..MP-469-2304060
Длина, мм — 455

Преимущества Шарниров равных угловых скоростей (ШРУС) MetalPart:

* шлицы полуосей и беговые дорожки «гранаты» шарнира MetalPart закалены токами высокой частоты до твердости 58-62 единиц (HRC) , что обеспечивает увеличенный ресурс изделия;

* шарнир MetalPart конструкции типа «БИРФИЛЬД» (с делительными канавками) имеет в своем составе 6 шариков. Такая конструкция позволяет равномерно распределить нагрузку на 6 точек, что снижает нагрузку на каждый элемент шарнира и продлевает его ресурс;

* шарнир MetalPart конструкции типа «БИРФИЛЬД» работает при угле между полуосями до 40°, тогда как максимальный угол работы штатного шарнира конструкции типа «ВЕЙС» составляет 32°;

* дорожки качения шариков шарнира MetalPart выполнены с высокой точностью обработки: высота микронеровностей составляет от 2 до 4 микрометров, что минимизирует возможность появления люфта;

* в шарнир MetalPart заложена синтетическая консистентная невымываемая влагостойкая смазка с диапазоном рабочих температур от -45?С до +110?С;

* для безопасной транспортировки шлицы шарнира MetalPart защищены специальной сеткой, защищающей шлицы полуосей от забоин, индивидуальная упаковка снабжена фиксирующим элементом для защиты шарнира от повреждений.
Шарнир равных угловых скоростей MetalPart поставляется в индивидуальной упаковке по 1 штуке.
Гарантийный срок составляет 12 (двенадцать) месяцев с даты продажи.

Шарнир поворотного кулака УАЗ 469 РЕДУКТОРНОГО моста КОРОТКИЙ (правый) «MetalPart» в упаковке / MP-469-2304060/ 460 мм «MetalPart»

• артикул MP-469-2304060/ 460 мм «MetalPart»;
• есть в наличии и доступен для покупки;
• цена по состоянию на 29.10.21 — 4 649 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Источник

Передний мост УАЗ 469: устройство, схема, ремонт

Транспортные средства, к которым принадлежит УАЗ 469, предназначены выполнять свои функции в суровых условиях, сложных климатических зонах, в лесу, горах, на болотистых участках без асфальтового покрытия. Они работают на Крайнем Севере, в Сибири, тайге, высокогорных районах. Чтобы увеличить проходимость УАЗ 469, спереди в авто используется тяговый мост. Машина с колесной формулой 4х4 эффективно преодолевает участки бездорожья, где другая техника не справляется со своими задачами.

Передний мост УАЗ 469

Ведущий передний мост УАЗ 469 87 устроен, как и задний мост УАЗ 469. Все сборочные единицы агрегатов идентичные:

• чулок или картер;
• главная передача;
• дифференциал.

Небольшая разница заключается в направлении резьбы кольца, отражающего масло, установленного в ведущей шестерне передка. Резьба выполнена правосторонней. В дополнение на передке УАЗ 469Б проставлено клеймо «П». Вследствие абсолютной идентичности, они одинаково регулируются, обслуживаются, разбираются, собираются. Также аналогичные все поломки, возникающие в процессе эксплуатации.

Функциональные особенности агрегата:

• изменение траектории движения транспортного средства;
• передача, изменение, распределение крутящего момента от двигателя на передние колеса машины, из-за чего появляется повышенная проходимость;
• передача на кузов толчков, сопротивления колес, осуществляющих контакт с дорожным покрытием;
• передача всех инерционных усилий, возникающих в движущемся авто, на колеса спереди.

Несмотря на то, что задний и передний мосты выполняют одинаковые функции, но последний, кроме тягового усилия, дополнительно управляет транспортным средством. Вот почему в УАЗ 469 конструкция переднего моста значительно сложнее. Завод производитель изготавливает несколько видов агрегатов.

Джипы из Ульяновска эксплуатируются на автодорогах страны с тремя мостовыми разновидностями:

• Разрезная конструкция традиционного типоразмера. Это старый образец мостов, распространенные названия которых: обычные, гражданские, колхозные. На самом деле правильное наименование узла – «Тимкен». Такая фамилия конструктора, запатентовавшего конструкцию агрегата.
• Мост УАЗ 469 с бортовыми редукторами. Другое его название – военный. В технической литературе он чаще всего именуется «П-образный» или «портальный».
• Неразъемный мост «Спайсер» – передний мост современного типа. Название он также получил по фамилии инженера, запатентовавшего данную разработку.

Схема переднего моста УАЗ 469

Устройство переднего моста УАЗ 469

Схема устройства переднего мост УАЗ 469 видна на рисунке. Пять болтов удерживают шаровую опору на полуосевом кожухе. В нее запрессованы втулки шкворней. Два шкворня фиксируют корпус поворотного кулака сверху на шаровой опоре. Болтами на нем крепится крышка картера редуктора колес. К ней с помощью 6 болтов прикручена цапфа с тормозным щитом.

Стопоры штифтовые предохраняют от проворачивания шкворни в корпусе поворотного кулака. В УАЗ 469 устройство переднего моста выполнено с предварительным натягом поворотного кулака в момент монтажа шкворней поворотного кулака. Значение натяга 0,02…0,10 мм.

Прокладками выполняется регулировка моста УАЗ 469 вместе с предварительным натягом. Их монтаж осуществляется сверху слева между накладкой и корпусом поворотного рычага или справа между рычагом поворотного кулака. Снизу прокладки размещаются между накладками и корпусом поворотного кулака. Чертеж монтажа показан ниже.

Здесь представлены следующие комплектующие и их взаимодействие:

а — сигнальная канавка;
I — правый кулак поворотный;
II — левый кулак поворотный;
III — муфта, которой отключаются колеса;

1 — сальник; 2 — опора шаровая; 3 — шарнир поворотного кулака; 4 — прокладка; 5 — пресс-масленка; 6 — шкворень; 7 — накладка; 8 — корпус поворотного кулака; 9 — шкворневая втулка; 10 — подшипник шариковый; 11 — ведомый вал колесного редуктора; 12 — ступица; 13 — фланец ведущий; 14 — муфта подвижная; 15 — шарик фиксатора; 16 — колпак защитный; 17 — болт муфты; 18 — цапфа; 19 — гайка стопорная; 20 и 23 — шайбы опорные; 21 — ведущая шестерня; 22 — стопорный штифт; 24 — уплотнительное кольцо из резины; 25 — упорная шайба; 26 — кожух полуоси; 27 — болт, ограничивающий поворот; 28 — упор-ограничитель поворота колес; 29 — рычаг поворотного кулака.

Смазка удерживается внутри корпуса поворотного кулака и предохраняется от загрязнения сальником. Он расположен сверху на шаровой опоре и состоит из комплектующих:

• обойма внутренняя;
• кольца из резины с пружиной 24;
• кольцо-перегородка;
• кольцо уплотнительное из войлока;
• обойма наружная.

К корпусу поворотного кулака сальник прижимается болтами. Перетекание смазки из картера главной передачи в поворотный кулак исключается наличием внутри шаровой опоры самоподжимных сальников из резины 1 и 3, помещенных в стальную обойму.

Добавлять смазку в шаровую опору следует через пресс-масленки 5 и 10. Аналогичным приемом смазываются шкворни сверху. Тавотницы расположены на рычаге поворотного кулака с правой стороны и на верхней накладке шкворня с левой стороны. Внизу шкворни самотеком смазываются смазкой, поступающей из шаровой опоры.

Шарнир

Шарнир постоянной угловой скорости расположен во внутренней полости поворотного кулака. Данный механизм осуществляет соответствие заданных угловых скоростей между ведущим и ведомым валами, которые постоянно изменяются. Важно поддерживать данный угол одинаковым независимо от этого. Шарнир переднего моста УАЗ-469 состоит из двух вилок. В канавки криволинейной конфигурации помещены четыре шарика.

В центральные гнезда вилок помещен пятый шарик. Это установочный элемент, его функция – центрирование вилок. Продольное перемещение шарнира ограничивают шариковый подшипник 10 и упорные шайбы 25 и 26. Расположенная внутри ведущая вилка шарнира соединяется шлицами с полуосевой шестерней дифференциала.

На конце наружной ведомой вилки расположена ведущая шестерня 21 колесного редуктора. Она насажена на шлицы, служащие только для поворотного кулака. Здесь же находится подшипник роликовый. Одновременно данные детали стопорятся гайкой 19. Ведомая шестерня колесного редуктора внутреннего зацепления болтами соединяется с валом 11.

Картер

Машины УАЗ 469 комплектуются на заводе производителе несколькими вариантами передних ведущих мостов. Соответственно, картеры у каждой модели ведущего агрегата будут различаться. Картер – это корпус моста. Среди автомобилистов еще можно услышать его другое название – чулок. Внутрь картера помещаются шестерни, валы, полуоси, благодаря которым передается вращательное движение от двигателя на колеса.

Мост УАЗ 469 типа Тимкен, гражданский или колхозный, является разрезным. Картер такого моста состоит из двух половин. В каждую из них запрессовываются кожухи, в которых находятся полуоси. После комплектации внутреннего содержания картер такого моста собирается в единое целое. Еще на кожухах установлены предохранительные клапаны. Они ограничивают повышение давления в масляной системе.

На краях картерных кожухов имеются шкворневые узлы. Они состоят из шаровых опор с корпусами поворотных цапф или поворотных кулаков на них. Внутри корпусов шаровых опор установлены ШРУС – шарниры равных угловых скоростей. Наружные цапфы шарниров расположены в ступицах колес. ШРУС УАЗ 469 колхозный мост цена на российских рынках и порталах составляет от 1500 до 3000 рублей.

Рулевое управление

Рулевое управление авто УАЗ 469 тесно сопряжено с передним ведущим мостом, поскольку на нем закреплены основные узлы и детали. Комплектация рулевого управления:

• Рулевой механизм в сборе с ГУР.
• Карданный шарнир вала рулевого управления.
• Сошка рулевого управления.
• Ремень привода насоса.
• Насос ГУР с кронштейном, креплением, распоркой кронштейна, уголком распорки.
• Масляный бачок с кронштейном и хомутом бачка.
• Масляный фильтр.
• Комплекты для крепежа.
• Проставка под вентилятор с крепежными деталями.
• Дополнительный шкив с крепежом.

Устройство редуктора

Редуктор УАЗ 469 для колес переднего ведущего моста абсолютно идентичен по своему устройству колесному редуктору заднего моста. Единственным отличием от него является установка и крепеж ведущей шестерни, а также конструкция шарикоподшипника 10, монтаж которого осуществляется в специальном стакане. Задний мост УАЗ 469 колхозный мост имеет несколько иное устройство редуктора.

Ведущая шестерня расположена на эвольвентных шлицах ведомой вилки шарнира. Она закреплена вместе с подшипниками специальной гайкой 19, которая после затяжки раскернивается в паз вала переднего моста УАЗ-469. В промежуток между шестерней и роликоподшипником устанавливается опорная шайба 20.

Ведущая шестерня и шарикоподшипник редукторов передних ведущих мостов не являются взаимозаменяемыми с аналогичными деталями задних редукторов. Во всем остальном передние редукторы устроены одинаково с задними и требуют такого же технического обслуживания и ремонта.

Схема подключения

Вал 11 вращается в роликовом подшипнике, который установлен в крышке картера колесного редуктора, и бронзовой втулке, расположенной внутри цапфы 18. На конце вала 11 имеется механизм, отключающий передние колеса машины. Устройство состоит из подвижных муфт 14 и 15. Они расположены на шлицах вала и болта 17 и 16 с пружиной и шариком.

Данные подвижные муфты своими наружными шлицами соединяются с внутренними шлицами ведущих фланцев 13 и 14, которые болтами прикручены к ступицам колес. С целью уменьшения износа металлических поверхностей деталей переднего моста автомобиля УАЗ 469, а также для экономии горючего при поездках машиной в условиях автодорог с твердым покрытием, одновременно с отключением переднего ведущего моста рекомендуется выключать также и ступицы передних колес.

Чтобы осуществить подобное выключение, необходимо снять защитные колпаки 16 и 18. Далее следует выкрутить болты 16 и 17 из отверстия вала 11. Поставить муфту в такое положение, чтобы сигнальная кольцевая канавка «а» на ее плоскости оказалась в одной плоскости с торцом фланца. Когда муфта установлена в требуемое положение, защитные колпаки необходимо завернуть.

Вкручиванием болтов 16 и 17 необходимо включить колеса. Болты следует надежно затянуть. Отключение и включение должны осуществляться на двух колесах переднего ведущего моста одновременно. Не допускается включение переднего моста при отключенных колесах!

Техническое обслуживание

ТО позволяет поддерживать передний ведущий мост транспортного средства в рабочем состоянии. Благодаря обслуживанию, снижается интенсивность износа деталей и узлов. Важно то, что при его выполнении предупреждается возникновение неисправностей, они выявляются на ранних стадиях для своевременной ликвидации.

• ежедневное – ЕО;
• первое – ТО-1;
• второе – ТО-2;
• сезонное – СО.

Периодичность проведения ТО-1 и ТО-2 регламентируется ГОСТ 21624-81.

Отличия военных мостов от гражданских

Военные и гражданские мосты различаются между собой тем, что в конструкции первых имеется не только главная передача, но и колесные бортовые редукторы. Редуктор УАЗ 469 повышает усилие крутящего момента, получаемое каждым колесом, из-за этого машина с военным мостом имеет гораздо лучшую проходимость на пересеченной местности и в тяжелых условиях бездорожья.

Немалым достоинством подобной компоновки является то, что ось военного моста автомобиля с бортовыми редукторами на 4 см выше, чем ось гражданской машины. За счет этого клиренс транспортного средства расположен существенно выгоднее при преодолении дорожных препятствий. Вместе с тем военные мосты изготавливаются с суммарным передаточным числом, которое значительно больше, чем у всех остальных конструкций. Как раз этим достигается существенное повышение крутящего момента. Автомобиль с подобными характеристиками несколько уступает своим аналогам по скоростным показателям.

Двигатель, все время работая в условиях высоких оборотов коленчатого вала, вырабатывает свой ресурс существенно быстрее. Передаточное число мостов старого образца гражданского типа 4,625 либо 5,125. Это зависит от числа зубьев ведомой шестерни главной передачи.

В военных же мостах передаточное число составляет 5,38. У главной передачи оно 2,77, у бортовых редукторов 1,94. Для мостов типа Спайсер передаточное число 4,111. Это касается карбюраторных машин. Передаточное число машин с дизельным движком 4, 625.

На любых мостах устанавливается принудительная либо автоматическая блокировка дифференциала на УАЗ 469 гражданские мосты. Привод блокировки используется самый различный:

• пневматический;
• электрический;
• механический.

При установке пневматического привода автомобиль дооборудуется пневматической системой самой простой конструкции. Кроме блокировки на УАЗ 469 на гражданские мосты, она может решать много сопутствующих задач.

Различные мосты в авто УАЗ 469 различаются шириной колеи. Гражданские, военные мосты раньше производились шириной 1443-1445 мм. Сейчас завод практикует выпуск агрегатов шириной до 1600 мм. Главным образом, это современная конструкция Спайсер. Вес моста УАЗ 469 колхозного 120 кг, военного 140 кг.
