Установка и подключение шноркеля УАЗ Хантер 31519

Содержание статьи:

Установка шноркеря в УАЗ Хантер 31519

Очередным этапом постройки УАЗки стал шноркель. Как и положено любому подготовленному проходимцу, шноркель является первым шагом доработки для преодоления бродов различной глубины. Понятно, что требуется герметизация и других узлов, и агрегатов, но забор воздуха необходимо обезопасить. Сам шноркель был куплен уже давно и ждал своего часа. С целью дальнейшей герметизации соединения шноркеля с патрубком в салоне, на выход шноркеля была подобрана резиновая муфта.

Вооружившись необходимым инструментом на неделе, мы отправились в гараж.

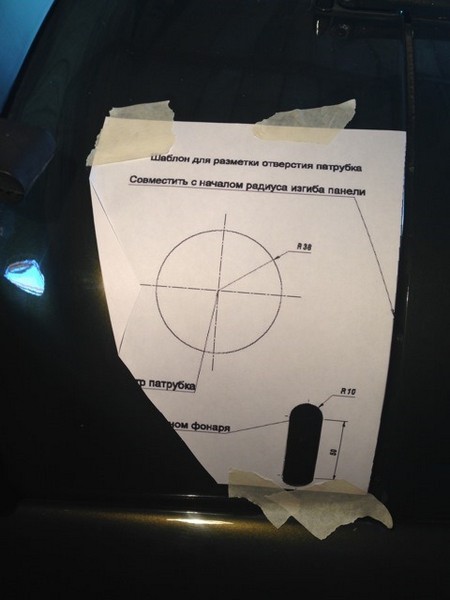

Для того, чтобы наложить заранее приготовленный шаблон необходимо снять правый поворотник.

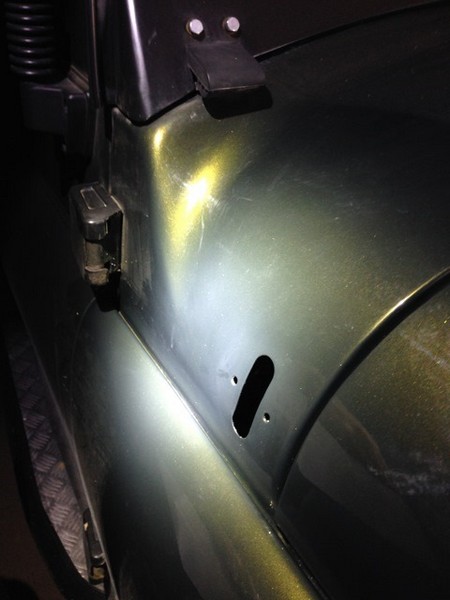

После того, как поворотник был демонтирован, вырезали и наложили шаблон, для того чтобы он не двигался, приклеили его малярной лентой.

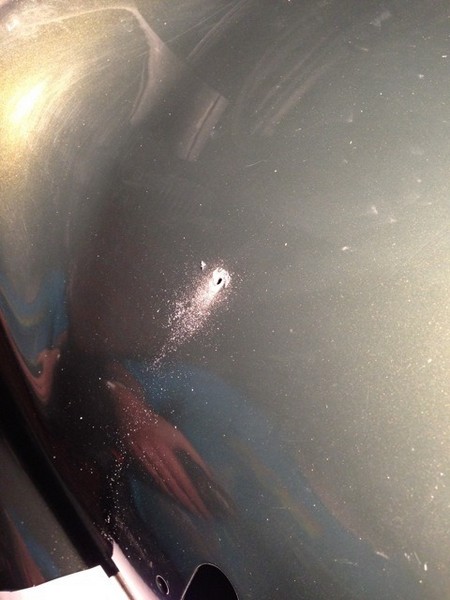

Разметили центр отверстия и взяли в руки дрель… в душе были сомнения, что всё четко подойдет. Первая дырка в кузове, как нож в сердце.

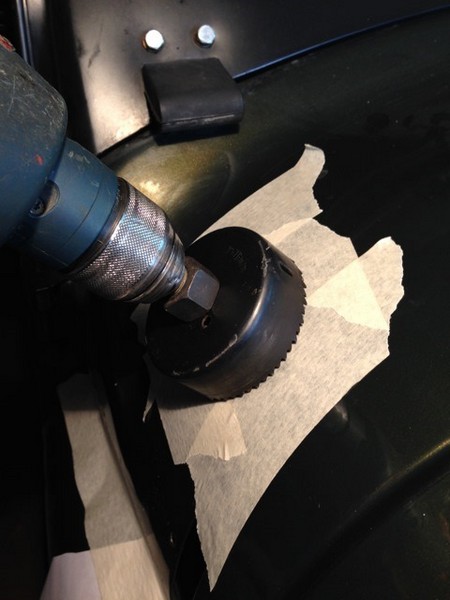

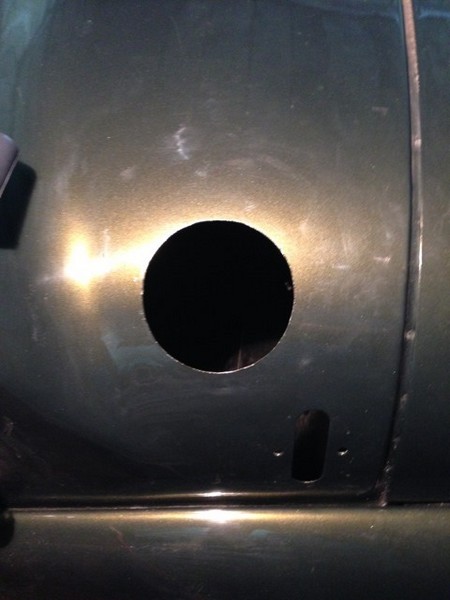

Центр отверстия был намечен и просверлен, подобрав коронку по размеру отверстия (76мм) и начали сверлить круг. Сразу отметим, что труба шноркеля, которая входит в салон, на 4-5 мм шире чем отверстие на шаблоне.

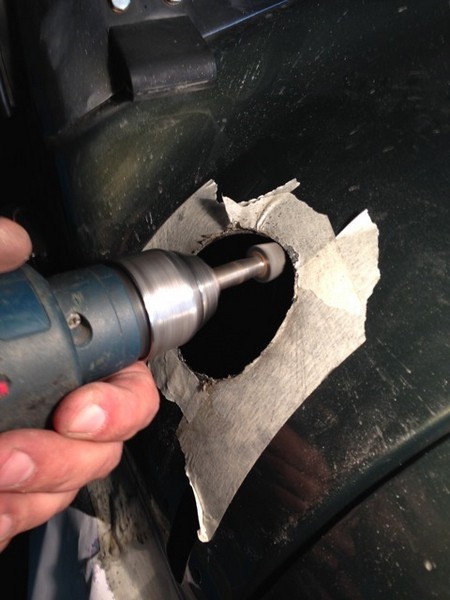

Края отверстия обработали шарошкой, края прошли цинкарем и закрасили оригинальной краской (была куплена заранее).

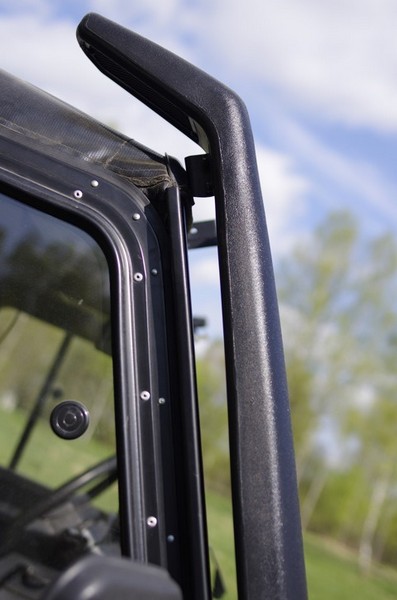

После примерки шноркеля нас ждал сюрприз — крепления на рамку лобового стекла не подходят, причем отверстия под болты не сошлись на 2-3 см., кроме того, сам шноркель был немного кривой, пришлось греть феном и выгибать.
Отверстие, которое было размечено на шаблоне в итоге не подошло примерно на 4 мм. Нужно было сдвинуть отверстие вверх.

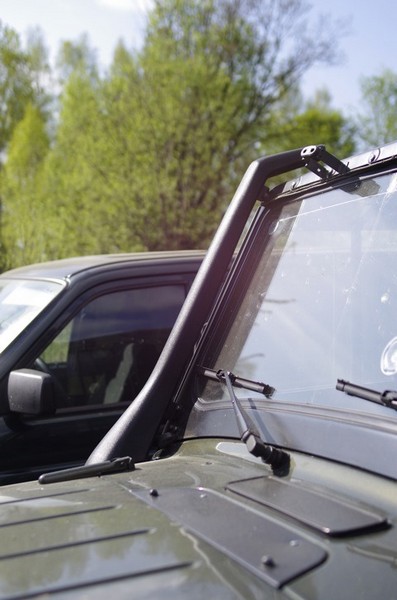

Для того, чтобы шноркель встал ровно по отношению к стеклу, пришлось разметить и изготовить новые крепления.

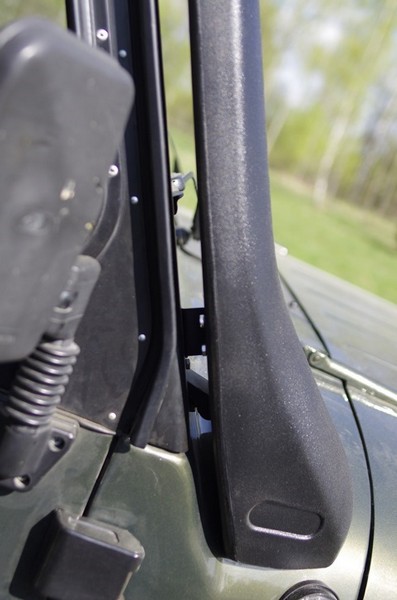

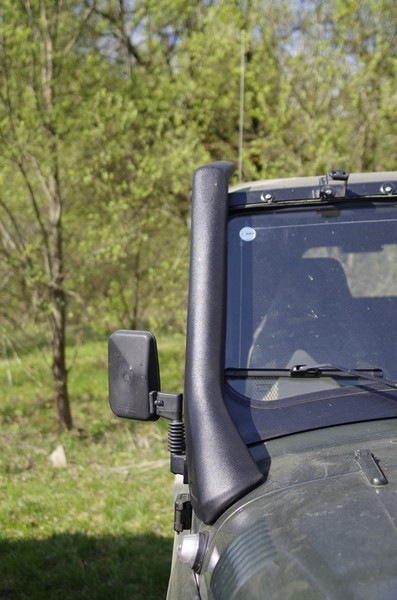

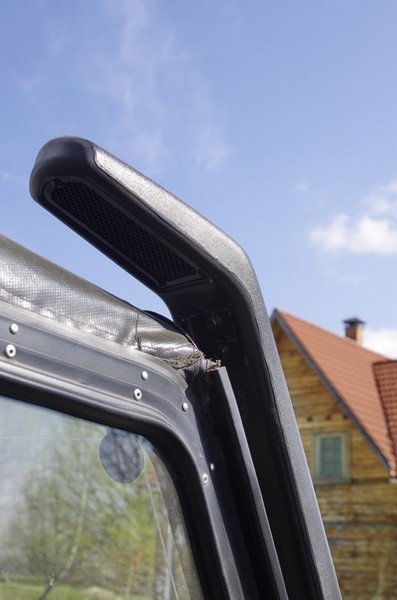

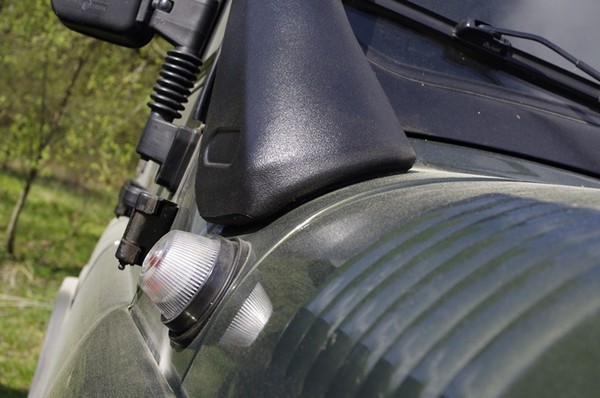

Всё было готово к установке. Поверхность вокруг отверстия и сам шноркель был густо намазан герметиком, по периметру шноркель был также намазан герметиком, чтобы полностью загерметизировать расстояние от шноркеля до кузова УАЗа.

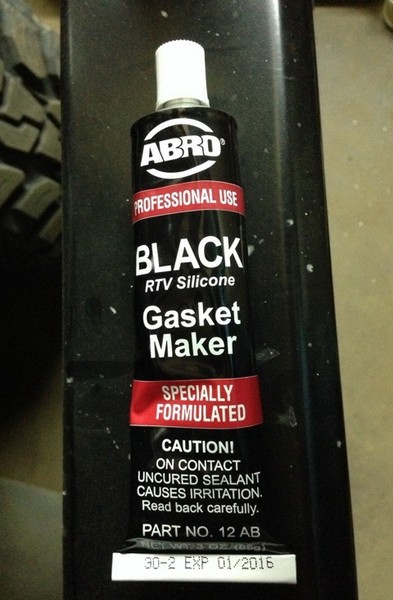

Использовали вот такой герметик. Разгладив герметик в швах, чтобы было эстетично и ровно, оставили высохнуть герметик на ночь. С утра проверили соединение — хрен оторвешь его теперь.

Соединения шноркеля под капотом будет выполнено позднее, пока размышляем и размеряем, что и как надо будет сделать.

Подключение шноркеря в УАЗ Хантер 31519

После установки шноркеля на УАЗ, мы стали прикидывать, что нужно для его подключения. Побродив по автомагазинам и почитав интернет, остановились на двух вариантах соединения шноркеля в салоне с трубой из моторного отсека, причем, самым проблемным, был как раз этот этап, так как подобрать нужный угол среди множества резиновых патрубков было делом не простым.

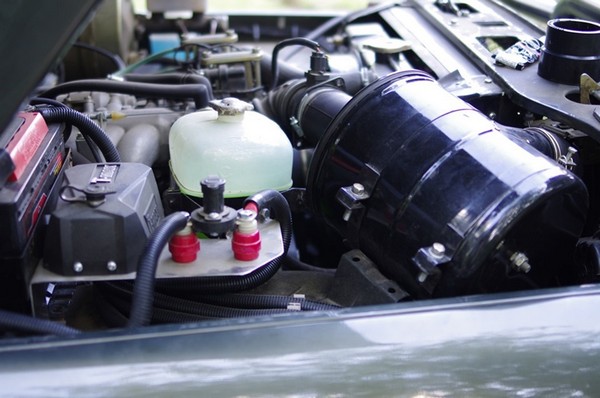

Так было в подкапотном пространстве

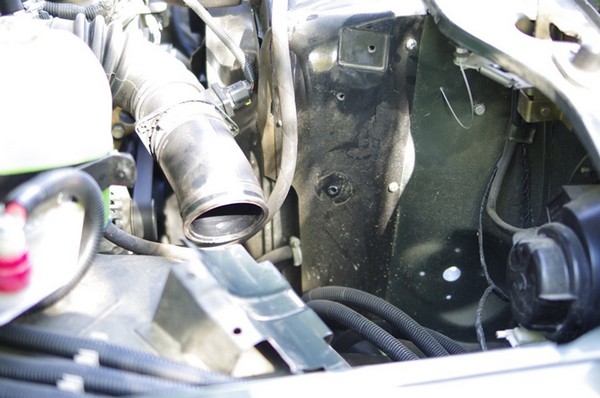

сняли бочку воздушного фильтра и демонтировали крепление воздуховода возле радиатора

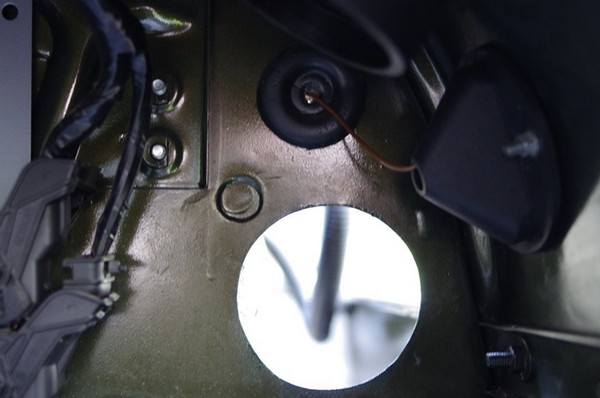

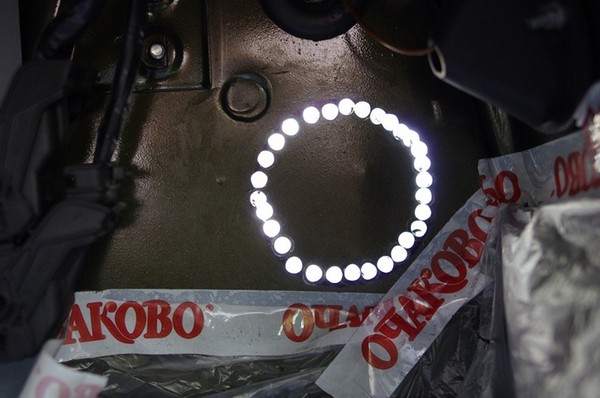

Разметили и просверлили отверстия

Обработали края и покрасили краской металл

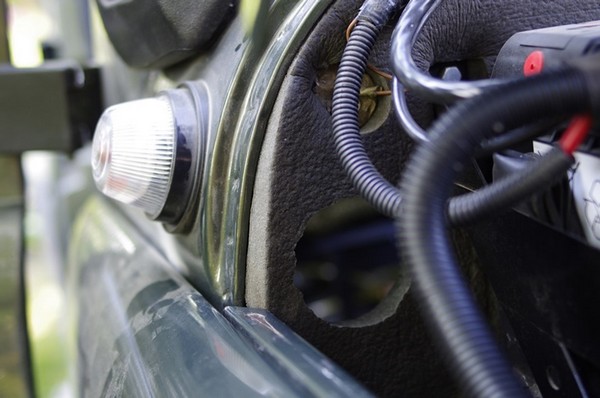

вид из-под капота

Первоначально, хотели использовать кусок пластиковой трубы, чтобы соединить все элементы, но пластик легко прогибался под хомутами и не давал прочного соединения. В дальнейшем мы использовали кусок трубы из нержавейки необходимого диаметра.

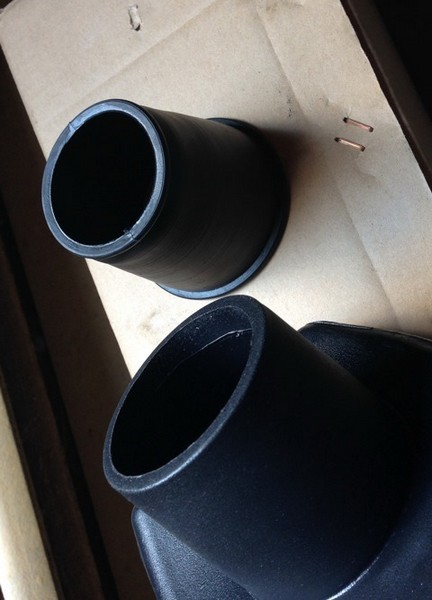

Патрубок от ГАЗ (на фото ниже) не много не подошел, точнее не надежно держался на наш взгляд, поэтому его было решено заменить на шланг воздухозаборный гофрированный от ГАЗ-3110.

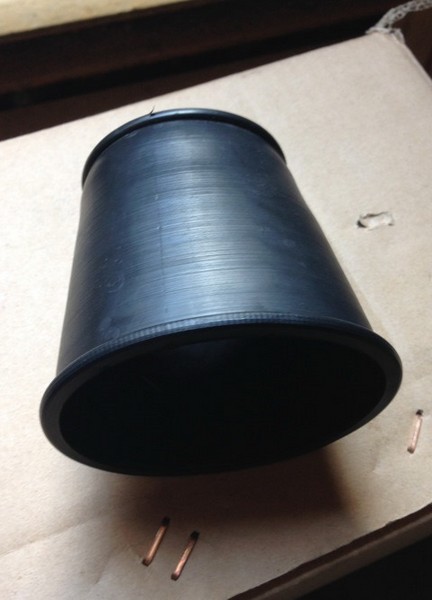

Хотели делать из этого

Основную проблему составляло то, что выход у шноркеля диаметром 73-75 мм (конусной формы), а выход бочка воздушного фильтра 65 мм. Просто соединить всё трубой одного диаметра не представлялось возможным.

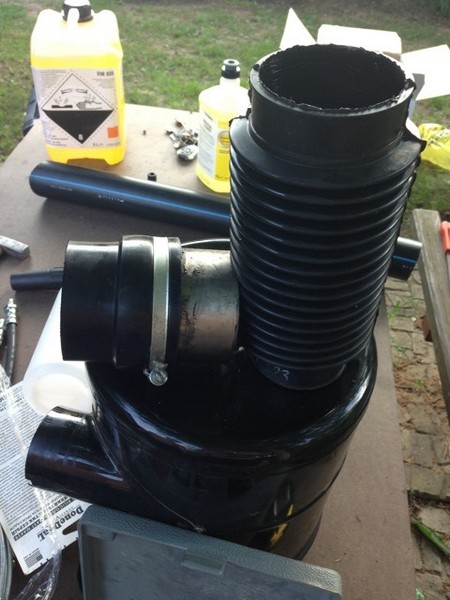

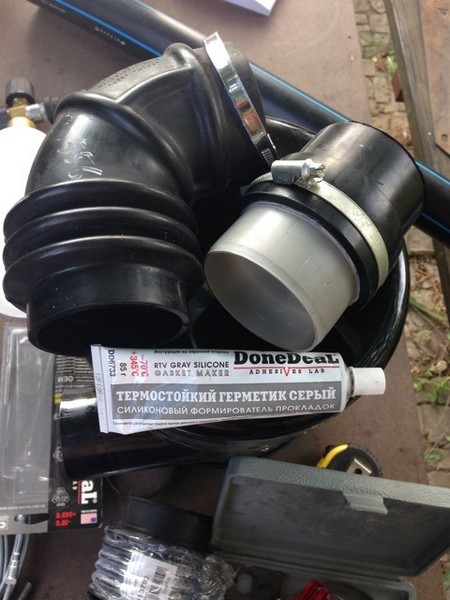

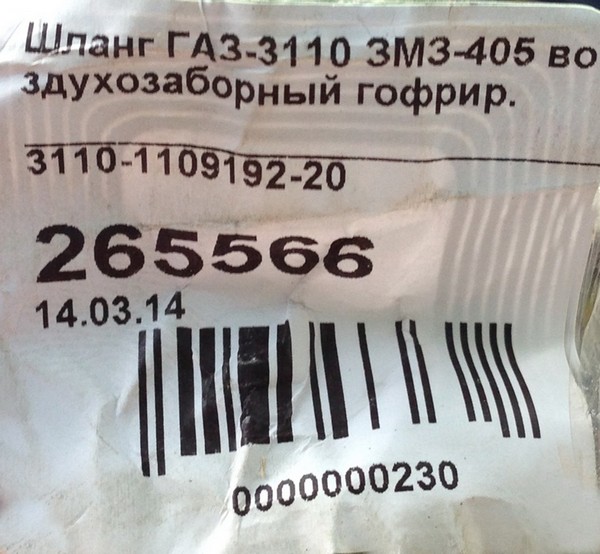

В итоге были найдены следующие комплектующие для подключения шноркеля:

Кроме того, использовали кусок полипропиленовой трубы нужного размера, для прокладки воздуховода от салона до воздушного фильтра (точнее до места соединения с гофрой).

Для обеспечения герметичности все соединения обильно намазывались герметиком. Причем серый герметик (на фото выше) не подошел, так как он всегда эластичный и очень скользкий. В итоге использовали вот такой (его же использовали для герметизации шноркеля):

Бочок с воздушным фильтром также был подвержен тотальной герметизации всех швов.

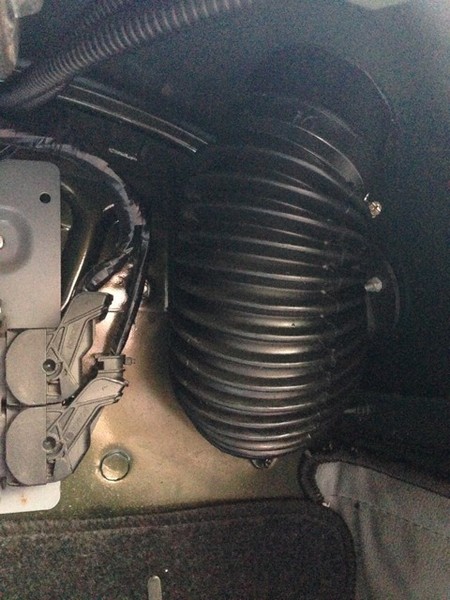

Для соединения трубы от шноркеля с воздушным фильтром в подкапотном пространстве использовали штатный патрубок (есть желание его тоже заменить, но пока не знаем на что).

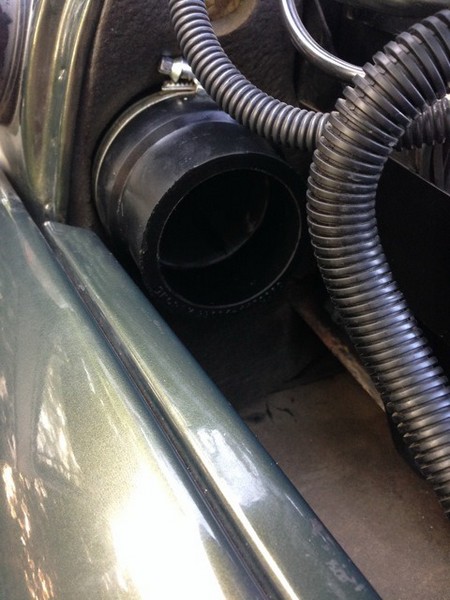

Соединили шноркель и трубу

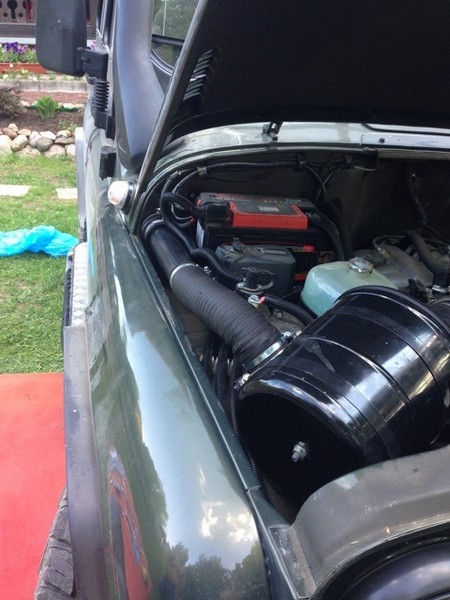

После того как собрали и промазали герметиком все соединения, проверили работоспособность системы, путем закрывания отверстия шноркеля пакетом, машина тут же заглохла. Герметично и практично!

Установка и ремонт шноркеля УАЗ Хантер 31519

Установка шноркеля в УАЗ Хантер
Ремонт шноркеля УАЗ Хантер

Источник

Скрытый шноркель уаз хантер

Страница 1 из 68

1

2

3

4

5

11

51

>

Последняя »

Здесь будет темка про шноркели и их конструкции, тема архивная для общего чтения, сообщения сюда будут добавлятся только с конструктивными решениями и фотографиями.
ВСЕМ читать внимательно для исключения лишних вопросов.
Все новые темы создовать уже в ветке.

Я свой в Чермете купил и уще поставил, смотритяся зашибись и воздуха двигателю должно хватить. Сегодня делаю отстойник для попавшей вода и соединение всех сапунов с воздухозаборником. Можешь зазнакомиться http://foto.mail.ru/mail/baymanech папка «Шноркель».
Сейчас в планах дособрать систему подачи давления (не более 0,5 атм) во все сапуны. Думаю до конца недели соберу и опробую, фотки доложу. Только чёто всефотки не попорядку скачиваются, но разберёшся.

Мне подсказали, что классные трубы можно сделать из кардана ГАЗ (Волга, ГАЗель). Вчера разрезал-диаметр 75 мм, стенки 1,2 мм, лёгкая и прочная. Буду мастерить небольшой шноркель на печь, а то достал пар в дождик.

Отчёт по эксплуатации
Два раза гонял в район по 110 км пути-ощущения от шноркеля только положительные. Инерционный наддув (см. расположение грибка)-вещь. Машина при скорости более 40 км/ч заметно прибавило в мощности за счёт увеличения наполнения цилиндров. Теперь реально стало проще обгонять фуры. вчера разогнался до 110, обычно более 90 не езжу. однако топлячки стало есть поболее, но не критично — на 1-2 литра на сотню ( у меня расход по трассе около 12, сейчас получился 13,5). Но ощущения прироста мощности есть.
По говнам — лужи были выше УАЗа (для фоток разгонялся), однако в шноркеле сухо, проверял отсойник. Считаю конструкцию оправданной и не жалко потраченного времени и бабок. Советую.

Источник

Летняя охота на тюнинг: кто вне закона?

Шноркель на внедорожниках

В плане внедорожного тюнинга шноркель является самым распространенным элементом. Он позволяет использовать автомобиль в экстремальных условиях. При форсировании неглубоких водоемов и водных преград, а также при езде в пустыне он незаменим. Воздухозаборник, установленный высоко, способен лучше захватывать воздух для силовой установки, защищать ее от попадания в цилиндры песка и воды, способных навредить мотору и вывести его из строя.

Конструктивные особенности

Устройство представляет собой трубу, устанавливаемую в зависимости от типа кузова на боковую или капотную часть. Один конец соединён с гофрой воздухозаборника в моторном отсеке, а второй выводится наружу выше крыши автомобиля. Конструктивно это простое устройство, но вместе с тем эффективное. Состоит оно из следующих элементов:

• труба – через нее воздушные массы подводятся к мотору;
• насадка – устанавливается в верхней точке и служит для захвата воздуха;
• коннектор – обеспечивает соединение деталей.

Шноркели имеют различную конфигурацию и отличаются рядом особенностей:

1. Материал. От вида материала, используемого для изготовления, зависит прочность и долговечность. Если раньше устройство в основном было из алюминия, то сейчас все больше используются полиуретан, АБС и другие полимерные материалы.
2. Насадка. Она бывает разного размера и формы. На автомобили УАЗ чаще всего устанавливаются типы «гусак» или «циклон». Очень популярны поворотные насадки, их можно разворачивать самостоятельно в зависимости от направления движения или потока воздуха.
3. Диаметр трубы. Размер определяет объемы воздушных масс – чем мощнее двигатель, тем больше диаметр. Универсальные модели имеют размер, не превышающий 60 мм.
4. Вид крепления. Оно необходимо и для фиксации на автомобиле, и для монтажа. Используется для изготовления металл или пластик. Самые надёжные – с антикоррозийной обработкой и прорезиненными крепежами.

В зависимости от стороны установки различается форма устройства. Для разных моделей может подойти правое или левое расположение. Шноркель бывает адаптирован для дизеля или бензинового двигателя с инжектором.

Правила выбора шноркеля

Пытаясь максимально сэкономить, владельцы внедорожников предпочитают изготавливать шноркель своими руками. Конструкция простая, поэтому сложностей с этим не возникает. Преимущества заводских устройств:

• продуманная конфигурация;
• герметичность;
• правильные материалы;
• красивый дизайн.

К подбору шноркеля нужно подходить ответственно. Качественное устройство должно соответствовать определенным требованиям, поэтому следует учитывать некоторые факторы:

1. Условия эксплуатации. От того, насколько экстремальными будут условия использования, зависят форма, материал и конструктивные особенности.
2. Адаптация под конкретную модель. При выборе следует учитывать тип двигателя, место установки, размеры машины.
3. Качество. Предпочтение лучше отдать известному бренду.

Дополнительно определите, для чего нужен шноркель. Если он будет использоваться как элемент дизайна, смысла в его установке нет.

Плюсы и минусы

Главные преимущества установки трубы для забора воздуха в следующем:

• защита силовой установки от гидроудара;
• защита от пыли;
• снижение расхода топлива при движении на средней скорости – увеличивается КПД за счёт больших объемов поступающих воздушных масс;
• заводской вариант подразумевает защиту от попадания атмосферных осадков.

Из недостатков отмечают необходимость сверлить отверстия в кузове или в крыльях (в зависимости от места установки). При неправильном монтаже это может вызвать коррозию, а несоблюдение техники изготовления будет вредить двигателю.

Типы насадок

Популярная модель насадки имеет поворотную конструкцию – поворачивается по ходу движения. Специальная дренажная система не допускает попадания влаги даже в условиях проливного дождя. Высокая скорость прохождения воздушных масс создаёт эффект центрифуги, и пыль с влагой пролетают над насадкой, попадая в дренажные каналы.

Если насадку повернуть против движения, она будет работать как пылесос, затягивая всю пыль и влагу, которая поднимается от колес, тяжёлые частицы не попадают в дренажную систему. Вместо поворотной насадки «гусак» может быть установлен сепаратор «циклон», помогающий бороться с насекомыми и не допускающий их попадания в двигатель.

В отличие от сепаратора «циклон», поворотная насадка «гусак» пользуется большей популярностью. Наиболее эффективно справляется со своей работой, когда повернута навстречу потоку воздуха.

Что такое шноркель

Автомобильный шноркель — устройство, позволяющее осуществлять забор чистого воздуха, необходимого для работы двигателя внутреннего сгорания (ДВС). Сам по себе шноркель представляет собой трубу, соединённую с воздушным фильтром в подкапотном пространстве, а другим концом выведенную на уровень крыши автомобиля.

Шноркель — специальное устройство для забора чистого воздуха

Впервые шноркель появился во времена Второй мировой войны — им оснащались подводные лодки нацистской Германии. Устройство позволяло запускать дизельный двигатель субмарины без полного всплытия — достаточно было лишь подняться на глубину, позволяющую выставить шноркель над водой. Из немецкого пришло и название устройства — в переводе с этого языка «Schnorchel» означает просто «трубка».

Затем устройством стали оснащать автомобили-амфибии, преодолевающие брод, а потом и технику, эксплуатируемую в условиях пустыни. В конце концов достоинства устройства оценили водители любых автомобилей, чьей стихией является бездорожье. Теперь автомобильный шноркель стал непременным атрибутом настоящего мужского автомобиля, то есть полноценного внедорожника.

Для чего нужен

Принцип работы шноркеля очень прост. Любой ДВС нуждается в снабжении чистым воздухом, так как его работа основана на поджигании топливно-воздушной смеси в цилиндрах мотора. Чистый воздух поступает в двигатель через воздухозаборники, у обычного автомобиля расположенные на уровне крыла или капота. В неблагоприятных условиях забор чистого воздуха может быть осложнён:

• На пыльных (песчаных) дорогах воздухозаборники забирают воздух, с загрязнением которого не справляется воздушный фильтр;
• При пересечении водных препятствий существует риск, что воздухозаборники будут залиты водой.

Первая проблема грозит быстрым загрязнением воздушного фильтра и попаданием пыли и грязи в цилиндры двигателя, а также уменьшением объёма воздуха, поступающего в камеры сгорания движка. В результате нарушается соотношение топливно-воздушной смеси и начинается кислородное голодание движка. В итоге топливо сгорает не полностью, что приводит к снижению мощности двигателя, а в перспективе грозит и его ремонтом.

Вторая проблема грозит ещё большими неприятностями. Попадание воды в воздухозаборники, а затем и в камеры сгорания мотора называется гидроударом двигателя. Так как вода является несжимаемым объектом, то водяная пробка, образовавшаяся в цилиндре, приводит к многократному росту давления. Двигающийся поршень, старающийся закончить такт, разрушает цилиндр. Результатом гидроудара могут стать сломанные поршни, погнутые шатуны или разорванный блок цилиндров. В большинстве случаев гидроудар полностью выводит из строя цилиндропоршневую группу двигателя.

Применение шноркеля позволяет избежать проблем с воздухозаборниками

Использование шноркеля помогает предотвратить эти проблемы. Забор воздуха с большей высоты предотвращает попадание воды в воздуховод и цилиндры мотора. Также использование шноркеля позволяет значительно снизить загрязнённость воздуха, используемого мотором. Дополнительным плюсом является то, что шноркель позволяет забирать более холодный воздух. Тот имеет большую плотность, следовательно, при сгорании топливно-воздушной смеси немного повышается КПД движка.

Как работает

Устройство и принцип работы шноркеля элементарны. Шноркель представляет собой длинную герметичную трубку, один конец которой соединён с патрубком воздушного фильтра мотора, а другой расположен снаружи автомобиля на уровне его крыши. На наружном конце шноркеля установлена насадка, фильтрующая воздух от нежелательных элементов: частиц пыли, грязи, сажи и т. д. Также насадка предохраняет воздуховод от попадания воды.

Во время движения воздушные массы, поступающие через насадку, проходят по воздуховоду шноркеля и попадают в воздушный фильтр, дополнительно очищающий воздух. Пройдя фильтр, воздух поступает в цилиндры мотора, где в камерах сгорания он смешивается с топливом, образуя топливно-воздушную смесь.

Изготовление шноркеля своими руками

Изготовить воздухозаборник можно самостоятельно, не обязательно покупать заводское изделие. При этом главное соблюдать некоторые правила:

• место установки должно быть подобрано таким образом, чтобы вода не могла попасть внутрь даже при небольшом погружении автомобиля выше крыши – насадка должна возвышаться над крышей;
• материал для трубы из пластика, стекловолокна или металла;
• в конструкции не должно быть более двух колен;
• сторона, которой шноркель прилегает к кузову, должна в точности повторять все его изгибы.

Перед началом работ нужно оценить уровень своих способностей для создания герметичной системы, не уступающей по качеству заводским аналогам, и сделать шаблон по чертежу. Следует заранее приготовить все необходимые материалы и инструменты.

Используемые материалы

Основной материал – это пластиковая, металлическая или стеклопластиковая труба нужного диаметра. Дополнительно потребуются детали крепежа (болты, саморезы, хомуты), патрубки, силиконовый герметик и антикоррозийное средство, например, Мовиль. Также понадобится изготовить верхнюю часть воздухозаборника, называемую насадкой. Голову можно сделать самостоятельно или купить готовый вариант. Конструкция шноркеля будет незаконченной без защитной сетки – она предотвратит попадание мусора и насекомых внутрь системы.

Размер ячеек подбирают в зависимости от условий эксплуатации автомобиля. Для мелкодисперсных частиц подойдёт мелкоячеистая сетка, для насекомых и крупных фрагментов – сетка с крупными ячейками.

Изготовление каркаса

Перед тем как изготавливать устройство, следует создать каркас. Он создаётся из проволоки, стекловолокна и других подходящих материалов. Каркас должен быть достаточно прочным и крепким, так как он является основой шноркеля и способствует долгому сроку службы последнего. Простейший способ сделать каркас заключается в обтягивании стеклотканью согнутой в нужную форму проволоки. Если шноркель изготавливается из трубы, каркас делать не нужно.

Фильтрующий тоннель

Чтобы устройство правильно работало, нужно, чтобы тоннель соответствовал следующим требованиям:

• тоннель (верхняя труба) должен быть направлен навстречу потоку воздуха, то есть при движении автомобиля воздух должен попадать в насадку, создавая тем самым эффект турбонаддува;
• чтобы избежать возможных поломок устройства, вперёд наклоняется и сам тоннель;
• если конструкция будет иметь изгиб в верхней части, он должен быть направлен вперёд.

Периодическое изменение положения шноркеля допускается только в случае экстремальных условий движения с часто меняющимся стилем вождения, например, это актуально во время гонок на пересечённой местности.

Сборка шноркеля

На предварительном этапе сборки следует убедиться в наличии всех инструментов и материалов, а также оборудования. Во время подгонки могут обнаружиться несостыковки – в таком случае можно сместить детали для лучшего прилегания к кузову. В некоторых ситуациях требуется установить в другое место расширительный бачок или другое оборудование, которое помешает монтажу шноркеля.

Перед тем как установить устройство, его следует покрасить. Для этого поверхность очищается и обезжиривается, затем подвешивается в удобном положении. Краску можно использовать автомобильную из аэрозольного балкончика. Сначала наносится слой грунтовки, потом несколько слоёв краски с промежуточной просушкой.

Нужно ли регистрировать шноркель

По своей сути шноркель является пластиковым декоративным элементом кузова: он не влияет на безопасность и не создаёт помех другим участникам дорожного движения, так как не выступает за пределы габаритов автомобиля.

Однако данное положение относится только к заводским изделиям, обладающим сертификатом соответствия. В таком случае оборудование автомобиля шноркеля необходимо узаконить внесением изменений в ПТС и СТС автомобиля — сделать это можно в РЭО ГИБДД. При наличии сертификата отказать во внесении изменений в документы в ГИБДД не могут. После этого ни один автоинспектор не сможет придраться к владельцу автомобиля, оборудованному подобным элементом тюнинга.

Видео: новый повод для остановки и проверки автомобиля

С самодельными шноркелями дело обстоит сложнее. Так как у них нет и не может быть сертификата, то узаконить в ГИБДД самодельное устройство не удастся. Поэтому обладателю автомобиля с самодельным шноркелем не избежать проблем с автоинспекторами на дорогах. Как правило, всё заканчивается штрафом в размере 500 рублей.

Установка шноркеля на УАЗ 450

Установка шноркеля на УАЗ «буханку» несколько отличается ввиду особенностей кузова и расположения двигателя. Воздухозаборник будет устанавливаться на правую сторону. Монтаж выглядит следующим образом:

• Сделать шаблон из картона и, приложив его на место установки, отметить будущее отверстие.

• Просверлить в кузове 4 отверстия для крепления шноркеля (диаметр сверла – 10 мм). Верхние два отверстия сверлятся насквозь, нижние два – на один слой металла. На основе шаблона просверлить коронкой по металлу отверстие диаметром 76 мм для выхода патрубка.
• Во внутренней обшивке параллельно вырезается отверстие диаметром 70 мм. Вокруг всех проделанных отверстий следует нанести слой герметика. Изнутри салона в верхние два отверстия вставляются болты нужной длины с полукруглой шляпкой под шестигранник. При их закручивании не нужно прилагать усилие, чтобы не допустить прогиба обшивки и панели под ней. Рекомендуется использовать фиксатор резьбового соединения. В нижние отверстия вставляются обычные болты.
• Демонтировать правое пассажирское сиденье и снять люк моторного отсека с правой стороны.
• В углу ниши над аркой колеса просверлить коронкой по металлу отверстие диаметром 80 мм. Центр должен располагаться на расстоянии не более 50 мм от горизонтальной поверхности арки. На оставшийся борт нужно надеть защитный кантик.
• Снять сиденье справа относительно боковой двери.
• Просверлить коронкой по металлу отверстие диаметром 80 мм в перегородке салона. Его центр должен располагаться на расстоянии 50 см от начала перегородки и не выше 50 мм от пола.

• После сверления все кромки металла зашлифовать и надеть канты.
• Гофру протянуть через отверстие в перегородке салона, а затем через отверстие в моторном отсеке с помощью хомута зафиксировать на корпусе воздушного фильтра.
• Идущую в комплекте шноркеля трубу из пластика разрезать на две части (34 и 6 см).
• Длинный отрезок трубы продеть в гофру и закрепить с помощью хомута.
• Резиновые уголки соединить с помощью отрезка трубы 6 см. Короткий уголок соединяется с длинным, устанавливаются хомуты, но пока не затягиваются.
• Длинный уголок натягивается на отрезок трубы 34 см, а короткий – на трубу шноркеля. Конструкция выстраивается вдоль по салону, все хомуты затянуть.
• Дальнейшая сборка снятых частей автомобиля проводится в порядке, обратном снятию.

При установке самодельного шноркеля может незначительно отличаться крепёж и используемые патрубки. Алгоритм действий при этом сохраняется, изменения незначительные.
