Установка сигнализации на Hyundai Santa Fe

  • Разместил: klays067;
  • Прочитано: 488;
  • Дата: 14-03-2021, 01:35;

Замок зажигания:
Оранжевый или красный – плюс
Синий – IG1
Розовый – IG2
Зеленый – АСС
Синий тонкий – стартер

Комбинация приборов:
Белый (средний) разъем:
Коричневый оранжевый (5) (рядом с белым черным) – давление масла.
Синий (2) – поворот.
Черный оранжевый (нижний ряд, второй справа) – концевики дверей.

Черный (правый) разъем:
Синий черный (крайний) – поворот.
Зеленый – ручник. (второй с края)

Внизу в пороге водителя в чёрном разъеме:
Желтый провод – второй с края нижний ряд – концевик багажника и стекла.

Отпирание дверей:
Монтажный блок снять, сзади белый разъем 4-х контактный (рядом с разъемом от AIRBAG – желтая гофра).
Желтый – запирание (-).
Белый черный – отпирание (-).

Стоп сигнал – белый разъем (где блокировка), зеленый черный (двойной) второй с края разъема.
Блокировка – (дизель) белый разъем внизу слева в углу. Красный провод третий с края рядом с желтым тонким.

Проход под капот (коробка автомат) – левее педали тормоза, там где заглушка в утеплителе, просверлить отверстие.

Читайте также:  Штатное головное устройство suzuki grand vitara

Блок хорошо устанавливается за комбинацию.

На замке зажигания берём:
+12 Вольт – чёрный
зажигание – синий

В левой кик-панели:
Бензонасос — красный
ЦЗ запирание (минус) – жёлтый
ЦЗ отпирание (минус) – белый

На панели приборов:
Повороты – сине/чёрный
Концевик общий (отрицательный) – коричневый
Концевик багажника (отрицательный) – жёлтый

Источник

Сайт установщиков

Цепь Цвет Расположение Дополнительно
12 Вольт Красный (+) 40 AMP Замок зажигания, (Черный, 6-контактный разъем), PIN 5
Зажигание Зеленый (+) Замок зажигания, (Черный, 6-контактный разъем), PIN 1
Зажигание 2 Н/Д
Зажигание 1 Оранжевый (+) Замок зажигания, (Черный, 6-контактный разъем), PIN 6
Зажигание 2 Н/Д
Зажигание 3 Н/Д
АСС 1 Синий (+) Замок зажигания, (Черный, 6-контактный разъем), PIN 3
АСС 2 Желтый (+) Замок зажигания, (Черный, 6-контактный разъем), PIN 4
Наличие ключа Желтый (+) Зажигание KEY SWITCH, Белый 6-контактный разъем, PIN 3
Габаритные огни ( — ) Синий/Оранжевый (-) Переключатель света фар, (Белый, 18-контактный разъем), PIN 14
Габаритные огни ( + ) Зеленый(+)(Left)иЖелтый(+)(Right) use both! DASH Блок предохранителей, (Серый, 18-контактный разъем(D), PINS 3и4
ЦЗ Закрытие Синий/Черный (-) TYPE B, SEE NOTE #3 Водительская кикпанель, (Коричневый, 24-контактный разъем), PIN 18
ЦЗ Открытие Серый/Черный (-) TYPE B, SEE NOTE #3 Водительская кикпанель, (Коричневый, 24-контактный разъем), PIN 19
LOCK MOTOR WIRE Оранжевый (5-WIRE) DASH Блок предохранителей, (Серый, 18-контактный разъем(D), PIN 18
Двери Оранжевый (-) Водительская кикпанель, (Коричневый, 24-контактный разъем), PIN 12
Вежливая подсветка Коричневый (-) DASH Блок предохранителей, (Красный, 16-контактный разъем(B), PIN 1
Открытие багажника UNLOCKS with Doors
Раздвижная дверь Н/Д
Сигнал Серый/Черный (-) Водительская кикпанель, (Зеленый, 24-контактный разъем), PIN 20
Тахометр Любой кроме Оранжевый (AC) Форсунки
WAIT TO START LIGHT Н/Д
Тормоз NOTE #4 Педаль тормоза, (Белый, 4-контактный разъем), PIN 1
Отключение штатной сигнализации РозовыйиСерый (-), Requires Double Pulse, NOTE #3 Водительская кикпанель, (Коричневый, 24-контактный разъем), PINS 6и4
ANTI-THEFT HYUNDAI’S TRANSPONDER ANTI-THEFT SYSTEM, Requires Bypass Module, Замок зажигания TUMBLER
NOTES
NOTE #1: This vehicle May Be Equipped with HYUNDAI’S TRANSPONDER ANTI-THEFT SYSTEM,

check the OWNERS MANUAL for this vehcileилиcontact your HYUNDAI Dealer to see if

the vehicle has a Special programmed Зажигание Key, if it does, then for REMOTE

STARTING you will need the 791 BYPASS Moduleиan Extra Зажигание key.

To Order the 791 go to the SECURITY BYPASS MODULE Page on this website.

NOTE #2: the BCM, (Body Control Module) is located under the DRIVERS DASH, behind the

NOTE #3: TEST these wires while TURNING the KEY in the Водительская дверь.

NOTE #4: For the Тормоз wire, use the Зеленый/Черный(+) on the 2.4L Engineиon the

3.5L Engine use the Серый (+)

NOTE #5: to UNLOCK just the Водительская дверь, use the Желтый/Черный (-), at the BCM, ( Белый,

Источник

Точки подключения автосигнализации на Hyundai Santa Fe 2002 АКПП, 2.4L V6, бензин, ключ без чипа

Привет, Дмитрий!
Так как не нашел нигде фотоотчета – вот, делюсь 🙂
Вдруг тебе и всем нам пригодится на будущее…:)

Замок зажигания:
+12 – оранжевый или красный
IG1 – розовый (не должен пропадать при автозапуске)
IG2 – синий
ACC – зеленый
Starter – синий тонкий


на фото разъем вытащен из разъема замка зажигания

Белый (левый) разъем (верхний ряд 1-8, нижний ряд 9-19):
индикация давления масла (не использовал) – коричневый/оранжевый [5]
левый поворотник (+) – синий [8]
концевики дверей (-) – черный/оранжевый [17]
концевик багажника и багажного стекла (-) – желтый [16]


левый поворотник, концевики дверей и багажника на Hyundai Santa Fe

Синий (правый) разъем (верхний ряд 1-11, нижний 12-22):
правый поворотник – синий/черный [1]
ручник – зеленый [19]
генератор – желтый/черный [18]


правый поворотник, ручник, генератор

Управление центральным замком (нижний белый разъем в левой кик-панели [верхний ряд 1-12, нижний ряд 13-24]):
запирание (-) – желтый [14]
отпирание (-) – белый/черный [20]


центральный замок на Санта Фе – белый и жёлтый

Датчик капота (-) – зеленый [22] в разъеме справа от диагностического разъема


разъём с концевиком капота


концевик капота на Santa Fe 2002 – зелёный (pin 22)

Стоп сигнал (+) – от датчика педали тормоза (зеленые сдвоенные провода)

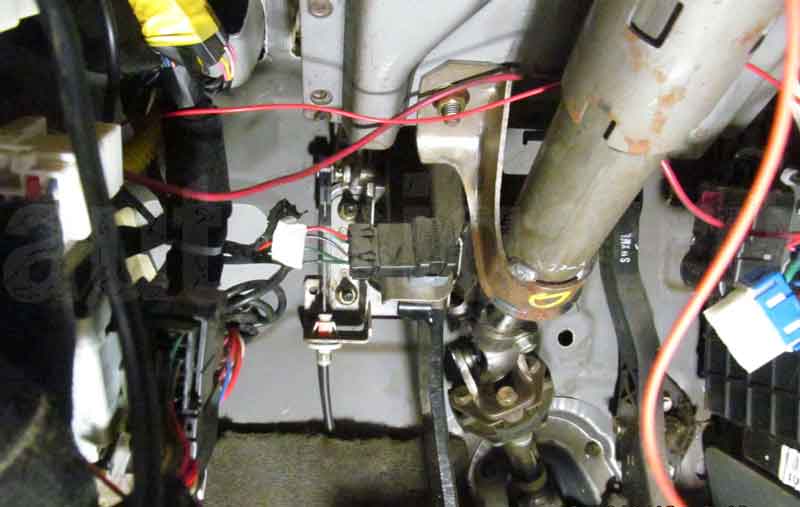

разъём педали тормоза


стоп – сдвоенные зелёные

Проход под капот (коробка автомат) – левее педали тормоза; там, где заглушка в утеплителе, просверлить отверстие.

Блок хорошо устанавливается за панель приборов.

Источник

Установка сигнализации на Hyundai Santa Fe

Точки подключения автосигнализации на Hyundai Santa Fe classic

Замок зажигания:
Оранжевый или красный – плюс
Синий – IG1
Розовый – IG2
Зеленый – АСС
Синий тонкий – стартер

Комбинация приборов:
Белый (средний) разъем:
Коричневый оранжевый (5) (рядом с белым черным) – давление масла.
Синий (2) – поворот.
Черный оранжевый (нижний ряд, второй справа) – концевики дверей.
Черный (правый) разъем:
Синий черный (крайний) – поворот.
Зеленый – ручник. (второй с края)

Внизу в пороге водителя в чёрном разъеме:
Желтый провод – второй с края нижний ряд – концевик багажника и стекла.

Отпирание дверей:
Монтажный блок снять, сзади белый разъем 4-х контактный (рядом с разъемом от AIRBAG – желтая гофра).
Желтый – запирание (-).
Белый черный – отпирание (-).

Стоп сигнал – белый разъем (где блокировка), зеленый черный (двойной) второй с края разъема.
Блокировка – (дизель) белый разъем внизу слева в углу. Красный провод третий с края рядом с желтым тонким.

Проход под капот (коробка автомат) – левее педали тормоза, там где заглушка в утеплителе, просверлить отверстие.

Блок хорошо устанавливается за комбинацию.

Точки подключения автосигнализации на Hyundai Santa Fe 2001

На замке зажигания берём:
+12 Вольт – чёрный
зажигание – синий

В левой кик-панели:
Бензонасос — красный
ЦЗ запирание (минус) – жёлтый
ЦЗ отпирание (минус) – белый

На панели приборов:
Повороты – сине/чёрный
Концевик общий (отрицательный) – коричневый
Концевик багажника (отрицательный) – жёлтый

Источник

Hyundai Santa Fe 2007 карта монтажа сигнализации

Схема для самостоятельной установка сигнализации в автомобиле Hyundai Santa Fe 2007 года выпуска.

Данная карта монтажа является рекомендательной, обязательно проверяйте все цепи перед подключением, так как цвета проводов могут отличаться от представленных, в зависимости от комплектации и года автомобиля.

Подключение цепей для запуска двигателя у замка зажигания:
Розовый — +12в (+)
Оранжевый — Зажигание 1 (+)
Синий — Зажигание 2 (+)
Зеленый — Стартер (+)
Желтый — Аксессуары (+)

Подключение цепей запуска в автомобиле Hyundai Santa Fe 2007 года

Правый разъем на панели приборов:
Желтый/Черный — Багажник (-)
Оранжевый — Двери (-)
Зеленый — Генератор (+)
Коричневый/Черный — Ручник (-)

Подключение концевиков дверей, багажника и и контроля работы двигателя

Центральные разъемы приборной панели:
Розовый — Указатель поворота (+)
Белы — Указатель поворота (+)

Точки подключения указателей поворотов в приборной панели автомобиля Hyundai Santa Fe 2007 года

Центральный замок в коричневом разъеме кик панели водителя:
Синий/Черный — закрыть (-)
Серый/Черный — открыть (-)

Подключение центрального замка в Hyundai Santa Fe 2007

Контроль включения стоп-сигнала для автоматических коробок:
На лягушке педали тормоза — Зеленый/Черный

Подключение стоп сигнала на лягушке педали тормоза Hyundai Santa Fe 2007 Hyundai Santa Fe установка сигнализации StarLine A92
