Тюнинг УАЗ Патриот

Некоторое время назад, после некоторых колебаний, я таки стал обладателем нового отечественного внедорожника УАЗ Патриот. Но в стоковой комплектации он и смотрится неказисто из-за маленьких колес, и по серьезному бездорожью ездит не очень, да и заводские «косяки» устранять надо. Ну да любой, покупающий себе новый УАЗ Патриот, должен понимать, что следующие выходные ему придется безвылазно провести в гараже с новой машиной: проверить все узлы, закрутить нормально все болты, поменять пару сгоревших предохранителей и всякие другие мелочи, типа петли залить смазкой (у меня вообще сухие были). В завершение краткого монолога, скажу – обязательно проверяйте жидкости! Масла в коробке может не оказаться вовсе, а антифриз может вылиться из порезанного плохим хомутом шланга.

Доработка или тюнинг УАЗ Патриот – один из ключевых моментов в эпопее владения отечественным внедорожником. Не думайте, что покупая УАЗ Патриот, вы покупаете внедорожник, скорее вы покупаете заготовку для постройки хорошего внедорожника.

УАЗ Патриот заготовка для тюнинга

На свою машинку, после устранения заводских дефектов, было принято решение поставить нормальные колеса – штатные на 29 дюймов с заводской резиной глаз не радовали и по глине ехали крайне неудовлетворительно. Мой выбор пал на колеса диаметром 33 дюйма — 35ые конечно манят своей нереальной крутизной, но более высокий центр тяжести заметно ухудшает устойчивость на дороге, да и расход немаленький получается по отзывам. Собственно, было решено поставить 15-ые диски с резиной Cooper Discoverer STT (33X12.50R15LT), которая показалась мне достаточно злой.

Для установки 15-ых дисков на УАЗ Патриот потребуется подгонка суппортов болгаркой – работа несложная, но требующая аккуратности. Можно подобрать комплект и на 16ых дисках, но это дороже и практического смысла особо не имеет, поэтому было решено не тратить лишние деньги. Диски следует подобрать сразу с отрицательным вылетом, либо отрегулировать этот момент проставками (расширителями колеи).

Естественно, в стандартные арки Патриота 33-тьи колеса не влезут. Чтобы 33-ех дюймовые колеса встали на Патриот, нужно провести еще некоторые работы, которые помогут не только в установке колес, но и проходимость улучшат. Первое, что будет нужно сделать – лифт кузова. Исходя из параметров колес, следует посчитать нужную высоту лифта : для 33 колес лифтовать кузов придется на 60 – 70 мм (все разное советуют, делал 60 мм, заверили что хватит). С 35ыми все сложнее и дороже, тут без резки метала и экстремальных выносов не обойтись.

Куча различных фирм и производителей делают проставки специально для лифта под 33-тьи колеса. Найти не проблема, поэтому для тюнинга Патриота было решено брать набор капролоновых проставок вместе с болтами в одном из интернет-магазинов. Также такие болванки делают на заводах под заказ, так что если есть рядом металлообрабатывающие предприятия – можно заказать там, подойдут как стальные, так и дюралевые. Проставки также можно изготовить из обрезков толстостенной трубы, отпиленных под нужную высоту: их заваривают с обеих сторон и сверлят отверстие под болт. Установка проставок не вызовет никаких сложностей, боди лифт не требует никаких специальных инструментов. Доступ к болтам практически свободный:

• Найти первые два болта можно в багажнике. Они под ковром, рядом с задней дверью.
• Еще два болта под задними сидениями. Поднимаем диван – находим болты в дырах ковра.
• Два болта располагаются под передними креслами. Двигаем кресла вперед – находим болты.
• Следующая пара под ногами переднего пассажира и водителя.
• Два болта находятся под радиатором. Здесь все не так просто, придется откручивать от радиатора все кроме опор и патрубков. Также надо будет открутить передние брызговики. Вроде ничего не забыл.

Под новые болты м12 придется расточить родные отверстия (они под м 10).Собственно, открутив все болты и подняв кузов, начинаем устанавливать новые проставки. Если вы делаете подъем кузова самостоятельно, то рекомендую не снимать полностью родные болты, а заменить на новые удлиненные – это позволит зафиксировать кузов и не дать ему сдвинуться с посадочных мест, в случае если что-то пойдет не так.

Не забывайте, что лифт УАЗ Патриот – это всегда куча сопутствующих проблем, требующих решения.

• Придется подгонять ручки КПП и РК. Мы методом тыка подгибали их, чтобы они не упирались в кузов. Все не так страшно, как возможно рисует ваше воображение, просто подгонка по месту.
• Рулевой вал упрется в кузов, придется в месте стыка все чуток подрезать или подогнуть. Я просто загнул металл, который контактировал с валом.
• Проявится ожидаемое нежелание родных бамперов вставать на место. Лечится это дело таким образом : на переднем просто сверлим новые отверстия под болты (на У см ниже родных, где У – высота лифтовки), на заднем – переваривать и только так, другого выхода не нашел. Если в ваших планах есть установка силового обвеса — вымеряйте положение креплений бампера с учетом лифта, а не до него.

Возможно, возникнут разные мелкие неувязки, но в целом ничего сложного – справитесь. При помощи кувалды, болгарки и такой-то матери. Не забывайте и о побочных эффектах лифта: ухудшении управляемости, повышении центра тяжести и других мелочах.

Но зато приятным бонусом будет поднятие баков выше и тем самым меньше шансов их замять на бездорожье.

Тюнинг УАЗ Патриот

Тюнинг подвески УАЗ Патриот

Если вы собираетесь быстро ездить по пересеченной местности, участвовать в различных соревнованиях, то вам просто необходимо увеличить жесткость подвески, иначе подвеска не выдержит экстремальных нагрузок. Также более жесткая подвеска пригодится в перевозке грузов, так как стандартная подвеска не справляется с большой нагрузкой, при этом она поможет приподнять машину для установки больших колес.

Первым делом я поменял стандартные задние рессоры. В заводской комплектации УАЗ Патриот оснащен 3х листовыми рессорами, которые не предназначены для сурового бездорожья. По некоторым отзывам, они даже не держат полной загрузки машины — колеса начинают цеплять арки. Почитав разные форумы, я принял решение поставить 4-ех листовые рессоры на втулках, а не на стандартных сайлент блоках. Хорошие люди посоветовали брать рессоры Чусовского завода, а не Ульяновского — качество в разы лучше. Использованы были рессоры из 4-ех листов L-1415 мм. (для грузовых машин), а также втулки из полиуретана к ним (12 шт.) и шайбы для зажима втулок (4 шт.). Установка втулок вместо сайлент блоков потребует замены “пальцев” на конусные, хотя некоторые ставят и на стандартные, но это спорный вопрос и я решил не рисковать. Так же воспользовавшись опытом первопроходцев, я не стал изобретать велосипед и заменил стандартные задние амортизаторы на амортизаторы от ГАЗ 3302 (PLAZA СТАНДАРТ» — 23.2905010), что позволило рессорам работать в полную силу и позволило сэкономить, так как специальные аналоги типа Though Dog или те же амортизаторы sachs стоят намного дороже.

Дело в том, что расстояние между ушами стандартного амортизатора 350-560 мм, а установка новых рессор создает необходимость увеличения этого расстояния, для которого по опыту подошли ГАЗовские у которых это расстояние 375-580. Учитывая образовавшийся наклон, полностью компенсируют лифт, а также увеличивают жесткость подвески. В сжатом состоянии новый амортизатор длиннее родного на 25мм.

В небольшой бюджет также прекрасно вписались усиленные пружины «Фобос» (+ 30 мм.). Установку обычных пружин описывать смысла нет, а остальная часть операции заключается в том, чтобы стянуть новые пружины стяжками, и заменить ими старые. С начала подвеска будет вести себя странновато, но потом пружины просядут и встанут как надо. Подвеску так же можно увеличить проставками под стандартные пружины.

Тюнинг трансмиссии Патриота

Стандартная раздаточная коробка не рассчитана на большие колеса, в связи с чем повышается износ, возрастает нагрузка на трансмиссию. Стандартную коробку заменили на заказанную из интернета косозубую с числом пониженного ряда 3.0. Теперь Патриот ровно ползет на холостых оборотах и перестал глохнуть, увеличился крутящий момент на низах. Тяговитость на малых оборотах возросла, исчезла необходимость постоянно держать газ при преодолении препятствий на малых скоростях. Также исчез надрывный звук раздаточной коробки при большой нагрузке. Через интернет можно заказать как отдельно шестерни, так и коробку целиком, для установки обращался в сервис.

Главные пары в мостах тоже пришлось поменять на менее скоростные и более тяговые, увеличив передаточный коэффициент с 4,11 на 4,65. Это относительно компенсировало повышение размера колес, и спидометр стал показывать значения, похожие на правду.

Конечно, очень заманчиво было бы установить военные мосты от Барса на УАЗ Патриот и 35 колеса, но для меня лично это был бы уже перебор.

Источник

Тест-драйв УАЗа «Патриот» в заводском тюнинге. Все легально!

Оригинал статьи: www.drom.ru
Автор: Григорий Алешкер
Фото: Алексей Барашков

То ли рак на горе свистнул, то ли кризис заставил, но ульяновцы услышали мольбы своих клиентов. В серию пошел «Патриот» с комплектом заводского тюнинга, который не требует согласования с ГИБДД. На такой модификации, названной «Экспедиционной», мы прокатились по асфальту и бездорожью Краснодарского края.

Не прошло и двадцати лет с начала производства УАЗа «Патриот», как в числе опций появилась блокировка заднего межколесного дифференциала. Что ж, лучше поздно, чем никогда, к тому же заводчане не остановились на достигнутом. Воспользовавшись прискорбной для всех джиперов ситуацией с «техрегламентом», завод, чтобы привлечь новых «уазоводов», сам занялся легализацией изменений в конструкции своего транспортного средства. Для установки на «Патриот» сертифицировали лебедку, защиту рулевых тяг, а теперь предложили и еще больше внедорожных доработок единым пакетом. В оснащении «Экспедиционной» спецверсии — лебедка «Спрут 9000 Спорт», силовой багажник Rival, подъемная лестница, защита рулевых тяг, защита порогов, фаркоп, жесткая блокировка заднего межколесного дифференциала Eaton , шины — BF Goodrich T/A LT225/75R16 на стальных штампованных дисках.

Только «Экспедиционный» УАЗ «Патриот» красят в оранжевый цвет в стиле Land Rover G4 Challenge, альтернатива этому колеру — металлик. Цена спецверсии — 1 039 990 рублей. Ульяновской цветовой гамме всегда не хватало яркости, но вот колесные арки и бамперы из прочного некрашеного пластика были бы куда практичнее.

Уазовцы заранее предупредили — готовьтесь к настоящему , будем «рубиться». Расписали идеальный для «Патриота» трек на шинах стандартной размерности — уходим в горы возле Лазаревского, что под Сочи, штурмуем Грачевский перевал, спускаемся с другой стороны к поселку Отдаленный в Апшеронском районе. К сожалению, погода внесла свои коррективы — за неделю непрерывных дождей с приморской стороны маршрута поднялись броды, сошел сель, так что пришлось нам «рубиться» около трехсот километров в объезд, по мокрым асфальтовым серпантинам, чтобы подняться в горы от финишной точки в Отдаленном. Но так даже ближе к реальным условиям эксплуатации, ведь любое хорошее внедорожное путешествие начинается с длинного перегона по трассе.

На дороге «Экспедиционный Патриот» не преподнес сюрпризов: он, как обычно, не отличается динамикой и посредственно рулится. Скорей бы уж начали ставить доработанный мотор ZMZ Pro от новой полуторки УАЗ «Профи»! Стандартного бензинового 2, «атмосферника» мощностью 134 л.с. маловато и для равнины, в горах на крутых подъемах его тем более не хватает, но даже этому движку необходима шестая передача. С нынешней коробкой на длинных прямиках при скорости 100 км/ч стрелка тахометра уходит выше 3000 об/мин, какая уж тут экономия топлива — груженая машина с экипажем из четырех человек ест по 16–17 литров бензина. Автомобиль обут в шины BF Goodrich T/A LT225/75/R16 — больше пока нельзя, увеличение размерности требует сертификации. На мой взгляд, «Гудричи» — отличный компромиссный вариант: хороши на среднем бездорожье, по асфальту ходят долго, почти не шумят, предсказуемы — в мокрых «шпильках» наш «Патриот» плавно скользил задней осью наружу поворота и охотно возвращался на траекторию под сброс газа.

На скоростях до 80–90 км/ч шум ветра в пустом багажнике почти не слышен, после 100 км/ч его заглушает двигатель, а вот покрышки шелестят очень тихо.

Стабилизировать внедорожник приходилось самостоятельно — в основе «Экспедиционной» версии лежит вторая после базовой комплектация «Оптимум» без ESP и вспомогательной внедорожной электроники. Мало и комфортных опций — нет , камеры заднего обзора, кнопок на руле, дистанционного управления центральным замком, подогрева ветрового стекла, руля и передних сидений, вместо — кондиционер. Кресла базовые, без микролифта и поясничного подпора, правда, в отличие от стандартного «Оптимума», в комплекте «Экспедиционного» УАЗа «Патриот» имеется медиасистема на Android с экраном и встроенной навигацией Navitel с «забитыми» в нее картами России, Белоруссии, Казахстана и Украины.

В основе «Экспедиционной» версии — комплектация «Оптимум» за 809 000 рублей, но с топовой медиасистемой и вторым отопителем. Со временем, возможно, «разрешат» докупать ESP и другие опции не из «своего» пакета.

К вечеру мы добрались до поселка Мезмай, вернее, забрались в горы над ним и разбили лагерь прямо на «Лбу Ленина» — так местные жители называют природную смотровую площадку на отроге Гуамского хребта, с которой в ясную погоду открывается чудесный вид на долину. В надежде хотя бы на следующий день увидеть красоты, скрытые густым туманом, мы занялись установкой раскладной палатки из уазовского каталога аксессуаров на крышу «Патриота» поверх силового багажника. Заодно не раз проверили прочность откидной лестницы. Конструкция оказалась удачной — лестница не шатается, высота подъема оптимальна, головой не задеваешь, фиксатор надежный, без проблем защелкивается даже когда автомобиль стоит неровно. По восьмиопорному багажнику можно спокойно ходить, поперечины почти не прогибаются, между ними приварена частая сетка — удобно крепить любой груз. Не понравилось только качество покраски багажника — на стыках труб уже появились маленькие ржавые «цветочки».

Палатка на крыше не входит в «Экспедиционный» комплект, но предлагается в оригинальном каталоге, правда, ставить ее лучше не вместе, а вместо экспедиционного багажника — слишком высокая получается конструкция.

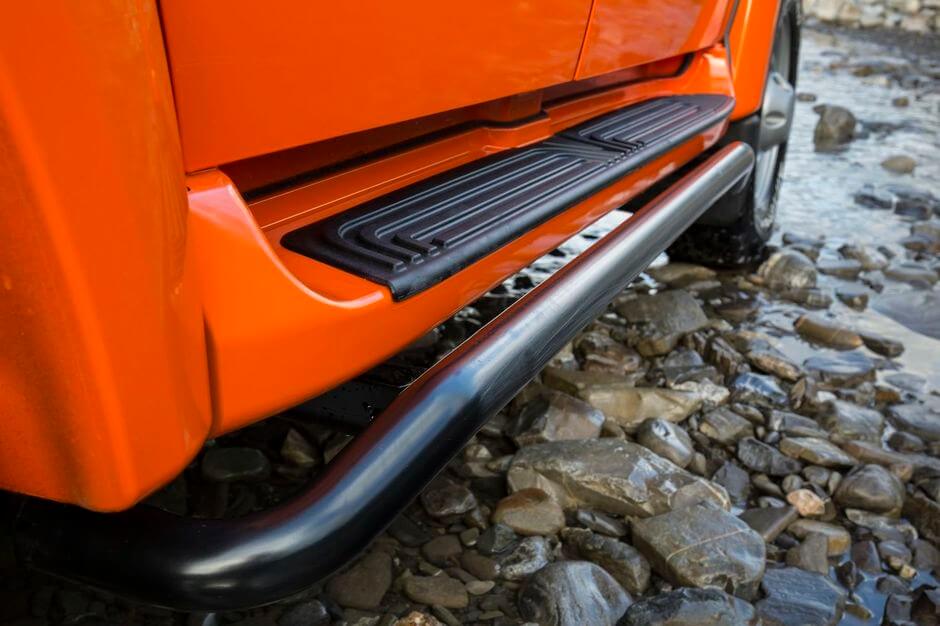

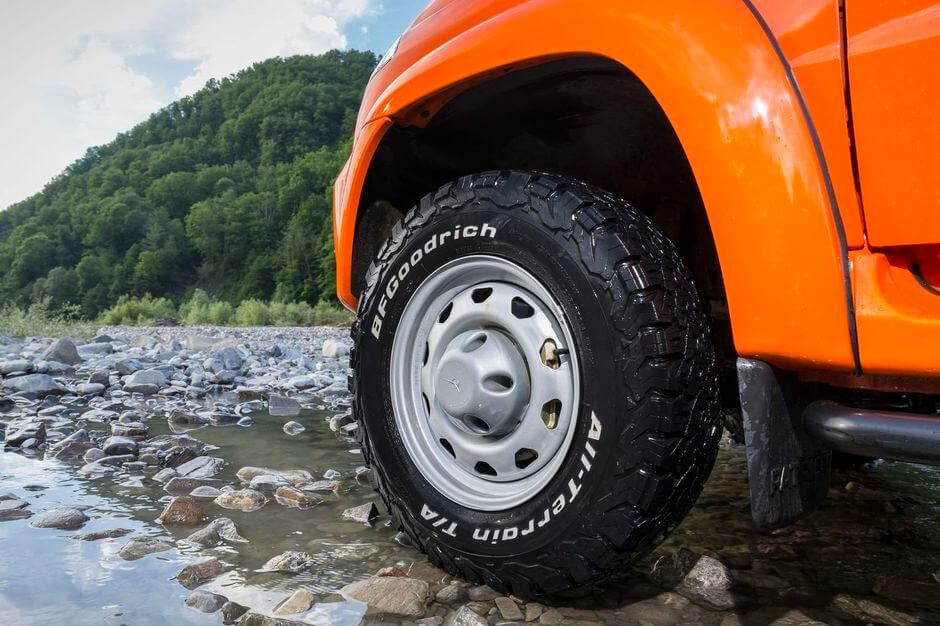

Откидная лестница хорошо держится на фиксаторе, поднимается вверх на пневмоупорах. Прочные дополнительные пороги приняли на себя все удары вылетающих колес камней. Покрышки T/A хороши на каменистых участках и неплохо «гребут» в грязи.

Утром так и не развиднелось, подгоняемые бесконечным дождем, мы наматывали на колеса километры разбитой грунтовки, пока не уперлись в небольшой брод. К счастью, река здесь поднялась не сильно, иначе мы бы не смогли форсировать ее без шноркеля, который не входит в «Экспедиционную» версию, правда, ульяновцы заверяют, что скоро исправят это досадное упущение. За бродом начался собственно подъем на Грачевский перевал. Местный гид запугивал изо всех сил — «очень круто, поднимайтесь строго по одному, на первой пониженной передаче, не останавливайтесь ни в коем случае — тронуться не сможете, забуксуете». На всякий случай я стравил колеса до полутора атмосфер и не прогадал — «Патриот» пошел намного мягче, «Гудричи» отлично цеплялись за мокрые камни, тяги вполне хватало на второй, а и на третьей пониженной, так что еле ползущего я догонял не один раз. С каменным «триалом» УАЗ справился, а вот обещанное грязевое бездорожье искали специально, благо далеко ездить за ним не пришлось, роскошные лужи обнаружились чуть ли не в ста метрах от вершины перевала. Тут мы наконец размотали лебедку, искусно спрятанную в стандартном переднем бампере. Отечественный «Спрут 9000 Спорт» работает быстро, тягового усилия в 4000 кгс вполне достаточно для того, чтобы вытащить из «засады» довольно тяжелый внедорожник. Жаль, что из экономии лебедку не оснастили радиопультом, а разъем для проводного пульта закрепили рядом с аккумулятором, не потрудившись сделать вывод в радиаторную решетку — в результате для подсоединения пульта нужно открывать капот.

Радиопульта в комплекте лебедки нет, но его лучше сразу приобрести, чтобы не быть «привязанным» к автомобилю. Клиренс «Экспедиционного» УАЗа «Патриот» — те же самые 210 мм, но на стравленных колесах с хорошим протектором машина чувствует себя гораздо увереннее. Шноркель — насущная необходимость для экспедиционника, странно, что его не сертифицировали в первую очередь.

С другой стороны, желание уазовцев сэкономить «на спичках» понятно, им явно не хотелось задирать цену спецверсии, и таким вот образом удалось уложиться почти ровно в миллион. Если без скидок — в 1 039 990 рублей, а с учетом выгоды по и программе лояльности — в 969 990 рублей. Стоит ли «Экспедиционный» УАЗ «Патриот» этих денег? На мой взгляд — да. Но только в том случае, если вы не представляете себе путешествий без силового багажника, лестницы и прочной трубчатой защиты порогов, за которую, в принципе, «Патриот» можно приподнять реечным домкратом. Все это, а также фаркоп, лебедка, защита рулевых тяг сертифицированы заводом в составе транспортного средства. Общение с ГИБДД сводится к минимуму, при регистрации «допы» вписываются в документы «автоматом», без унизительной беготни по инстанциям, занимающей не один день (а самостоятельная «легализация» порой растягивается на месяцы). Ну и не забывайте про оранжевый цвет в стиле Land Rover G4 Challenge, обычные «Патриоты» так не красят.

В Ульяновске всерьез решили заняться внедорожной подготовкой, сегодняшний «Экспедиционный» УАЗ «Патриот» — только начало, подобные спецверсии, вполне возможно, появятся для УАЗа Хантер и других представителей модельной линейки компании.

Технические характеристики «Экспедиционного» УАЗа «Патриот» (данные производителя)

Кузов
Тип	Универсал (SUV)
Количество мест/дверей	5/5
Двигатель
Тип	Бензиновый
Расположение двигателя	Спереди продольно
Кол-во и расположение цилиндров	4, в ряд
Рабочий объем, куб. см	2693
Мощность, л.с. при об/мин	134,6/4600
Крутящий момент, Нм при об/мин	217/3900
Трансмиссия
Привод	Подключаемый полный, с демультипликатором
Коробка передач	5-МКПП
Тормоза
Передние	Дисковые
Задние	Барабанные
Подвеска
Передняя	Зависимая, пружинная
Задняя	Зависимая, рессорная
Размеры, объем, вес
Длина/ширина/высота, мм	4785х1900х2005
Колесная база, мм	2760
Клиренс, мм	210
Снаряженная/полная масса, кг	2125
Объем топливного бака, л	68
Объем багажника, л	1130/2415
Шины	BF Goodrich ALL-Terrain T/A LT, 225/75 R16
Динамические характеристики
Максимальная скорость, км/ч	150
Разгон до 100 км/ч, сек.	19,0
Расход топлива, л/100 км
Комбинированный цикл	Н. д.
Выбросы СО2, г/км, эк. класс	Н. д., Euro-5
Стоимость автомобиля, руб.
Базовая комплектация	1 039 990

Сделай сам?

«Экспедиционный» УАЗ «Патриот» на 230 990 рублей дороже своей «основы» — комплектации «Оптимум». Все дополнительное оборудование доступно не только у официального дилера. В сумме лебедка, защита, пороги, фаркоп, багажник, лестница, блокировка Eaton и покрышки потянут примерно на 160 000–170 000 рублей без установки, если покупать самому «на стороне». Прежде чем заняться самостоятельным тюнингом, следует выяснить, попадает ли ваш «Патриот» в число «счастливчиков», если он выпущен до выхода в свет «Экспедиционной» спецверсии. Не стоит забывать и о том, что завод сертифицировал лишь определенные модели оборудования — они помечены зеленым штампом «Сертифицировано для установки» в каталоге оригинальных аксессуаров. Любые другие «допы» потребуется легализовывать. Самостоятельное получение разрешения на «внесение изменений в конструкцию транспортного средства» — длительный процесс. Минимальные затраты на экспертизу в уполномоченной организации и госпошлины — около 10 000 рублей, положительный результат не гарантирован. Оформление документов «под ключ» с сопровождением интересов собственника в ГИБДД обойдется в 40–120 тысяч рублей в зависимости от сложности. Установка в сертифицированном техцентре — примерно 20 000 рублей. Можно поставить «допы» и у себя в гараже, если есть время и навыки, но и в этом случае лучше подстраховаться, заплатив за бумаги о проведении работ. Самостоятельный тюнинг имеет смысл, если вам точно не подходит оранжевый цвет и хочется комплектацию побогаче. Ну, а если не нужен багажник с лестницей, фаркоп и защита порогов, проще доплатить 74 000 рублей за блокировку заднего моста и пакет , то есть лебедку с защитой рулевых тяг. Комплектация «Престиж» с ESP и вспомогательной внедорожной электроникой с учетом этих доплат стоит от 993 000 рублей.
