Замена термостата на уаз

Термостат является важным звеном в системе охлаждения двигателя. Поскольку внедорожники УАЗ — довольно тяжелые рамные машины, их моторы нагружены практически всегда, отсюда возникает риск перегрева. Тут важно, чтобы система охлаждения работала идеально.

Термостат предназначается для распределения охлаждающей жидкости (тосола или антифриза) по так называемым «контурам» охлаждения. Их всего два: малый контур и большой контур. От момента запуска автомобиля и до момента, когда жидкость прогреется до определенной температуры (80-90 градусов) — работает малый круг. Большой круг включается уже после этой температуры, это и есть температура «открытия» термостата. По большому кругу охлаждающая жидкость идет через большой радиатор охлаждения, который находится в передней части автомобиля.

Может быть возможен ремонт? К сожалению нет, однозначно менять, поскольку они не ремонтируются. Причин, по которым может потребоваться замена термостата уаза может быть несколько:

1. Он может заклинить в закрытом положении, когда работает только малый контур.
2. В открытом положении, когда работает большой круг, соответственно машина очень долго прогревается.
3. Промежуточный вариант, когда термостат завис в полуоткрытом или полузакрытом положении.
4. Возможна такая проблема, в результате которой температура открытия клапана может снизиться на несколько градусов, что опять таки повлечет за собой «недопрогрев» машины до рабочей температуры в зимнее время.

Вот так обычно проверяют реальную температуру открытия клапана

С завода на УАЗы ставятся термостаты, температура открытия которых слишком низкая (82-84 градуса). Поскольку для охлаждения мотора с завода стоит вентилятор на ременном приводе, он работает всегда, когда заведен двигатель. Из-за этого зимой трудно прогреть машину полностью, поэтому необходимо ставить клапан на более высокую температуру. А летом ситуация обратная — необходимо ставить клапан с меньшей температурой открытия. Кардинально проблему решить можно только путем замены родного вентилятора на электрический, лучше даже поставить сразу 2 электро-вентилятора.

Двигателей на УАЗ ставилась масса, поэтому месторасположение термостата у всех немного может отличаться. Например, на двигателях ЗМЗ 402 (уаз буханка), 410, 417 он находится практически в самой верхней точке, соответственно для его замены придется слить буквально совсем чуть-чуть жидкости.

А на УАЗ «Патриот» и на хантере он находится уже немного в другом месте, вы сами можете в этом убедиться, посмотрев видео про замену термостата на уаз патриот.

После замены обязательно необходимо выгнать воздух из системы, после того, как дольете антифриз до нормы, необходимо запустить двигатель и немного погазовать, ведь чем больше обороты, тем сильнее помпа прокачивает жидкость по системе. Приготовтесь к тому, что во время работы двигателя антифриз будет постепенно уходить, следите за тем, чтобы его уровень не ушел ниже отметки «минимум», иначе есть риск попадания воздуха в систему охлаждения.

Ставить оригинальную запчасть или ее аналог — решать вам, но если решили ставить, например, термостат «ТАМА» с температурой открытия на 88 градусов, скорее всего придется подточить его по кругу, иначе он может не поместиться в посадочное место, все это показывается в видео.

Итак, самостоятельная замена термостата на уаз, это можно сказать «азбука» (уазбука) любого водителя, ведь проблемы с охлаждением могут случиться в дороге, например в длительном путешествии, когда вокруг никого, тут важно знать и уметь их оперативно устранить.

Источник

Термостат двигателя УАЗ Хантер 31519

1. Доработка корпуса термостата и самого термостата УАЗ Хантер

Доработка заключается в установке штуцера подогревателя, дополнительного термодатчика, глушения отверстия в термостате

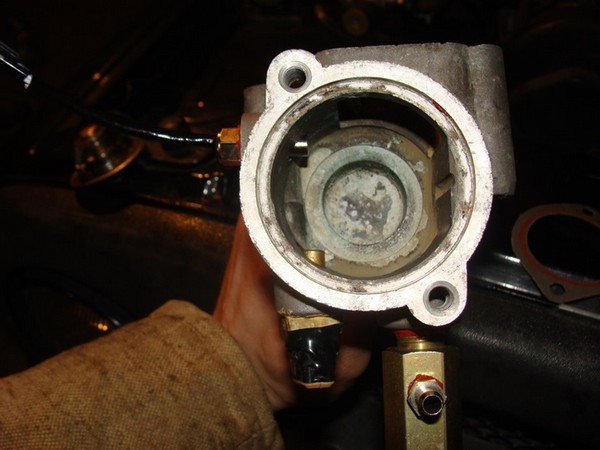

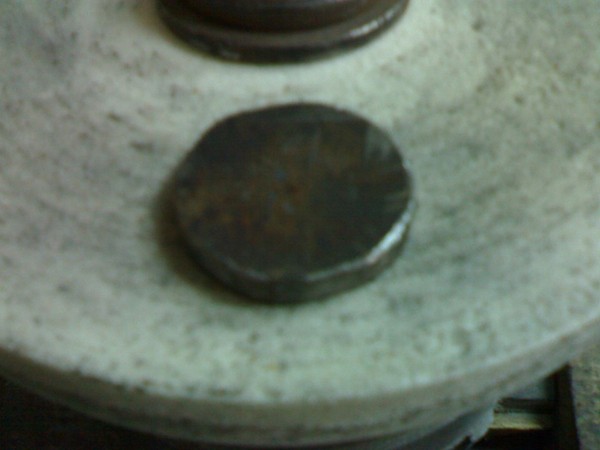

заклепываем отверстие в термосе

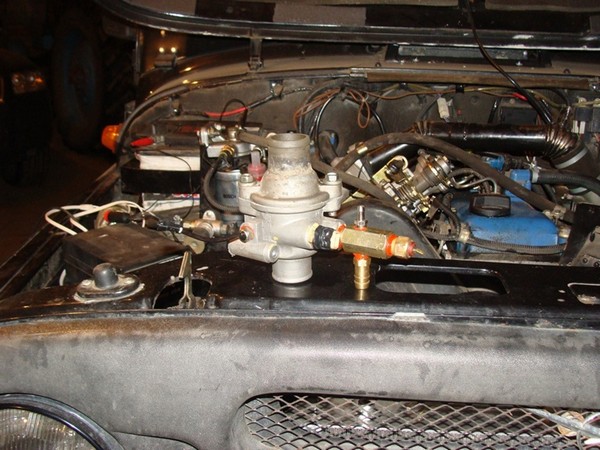

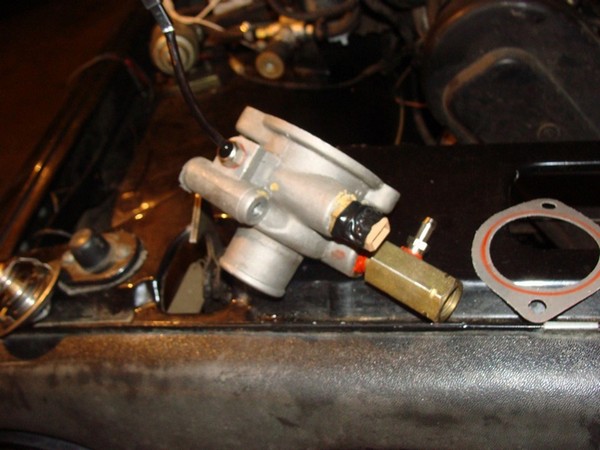

слева виден доп датчик температуры, так же видно что корпус не имеет отверстия в нижнем патрубке

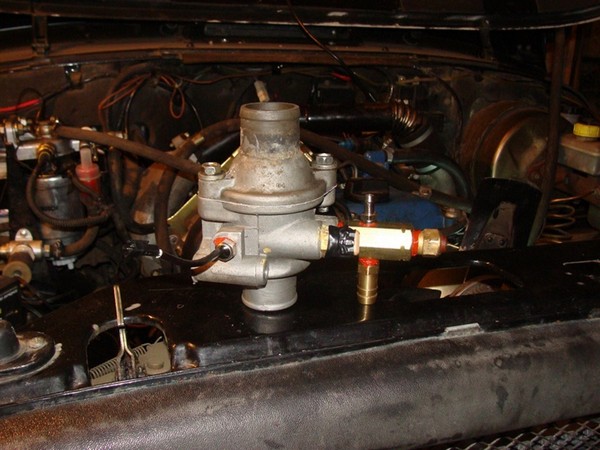

в собранном виде

2. Восстановление термостата ЗМЗ 514 для УАЗ Хантер

Напомню, что, когда снимал двигатель и менял шланги системы охлаждения, руки добрались до необычного термостата для ЗМЗ 514. При замене патрубка с помпы на термостат был сильно удивлен тем, что в корпусе термостата заглушено отверстие на помпу (т.е. малый круг) в мануале схема охлаждения показывает, что отверстие быть должно, ну я сдуру рассверлил его и воткнул на место, а потом залез в интернет и почитал.

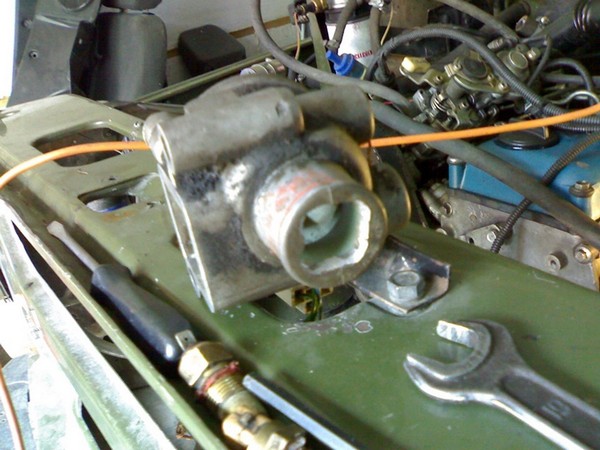

термостат ЗМЗ 514

а так я его рассверлил

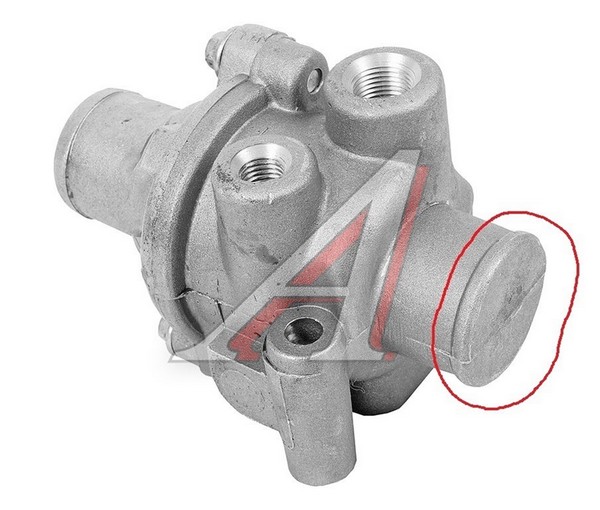

Так вот, оказывается, корпус термостата выполнен специально с заглушенным отверстием на малый круг для более эффективного охлаждения ДВС, а в частности 4го цилиндра. Поток ОЖ идет через масляный теплообменник, а не как обычно. Так что теперь надо новый корпус)
Но, новый корпус стоит денег, его не так просто найти и это время, короче заколхозил я заглушку, осознав свою поспешность. Вывод: не нужно ничего придумывать, за вас как правило уже все придумали)

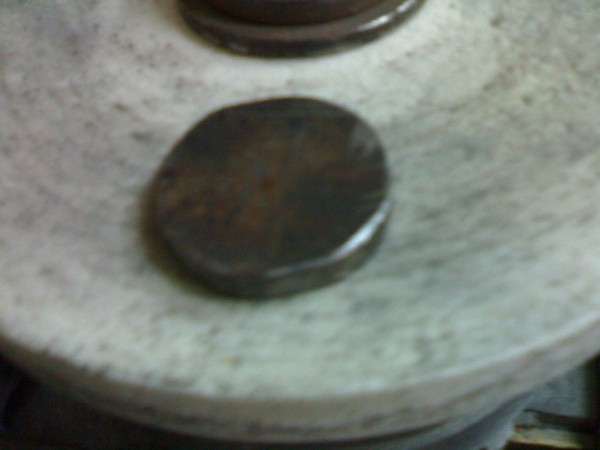

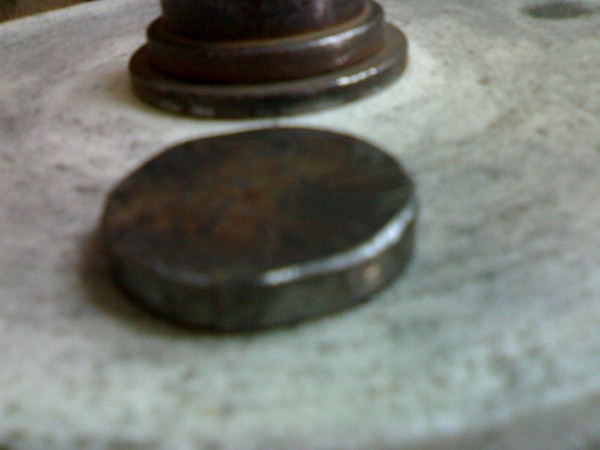

Взял кусок пластины мм 6, вырезал по наружному диаметру выхода термостата круг, и давай примерять.
Суть в чем, эту шайбу поставил м/у термостатом и помпой внутри того самого патрубка, когда примерял то толщину шайбы на наждаке уменьшал, пока не добился соотношения крепления термостата к блоку.
Собственно, и все по восстановлению термостата

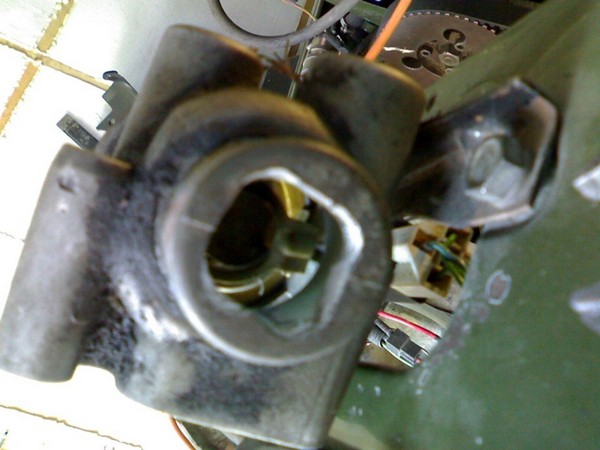

выход с помпы с патрубком

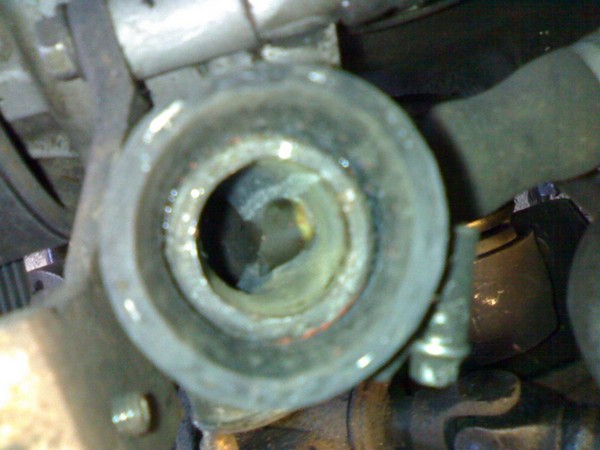

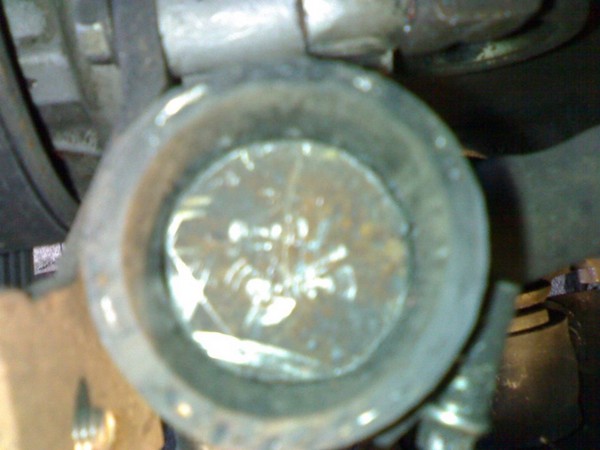

выход с помпы с патрубком заглушенный шайбой

Замена ремня генератора УАЗ Хантер 3151 ЗМЗ-514

Как правило, у владельцев змз514 е2-3 ремень генератора доезжает до состояния, когда он больше похож на железную

Источник

Схема охлаждения двигателя уаз хантер инжектор

Технические характеристики двигателя

Двигатель ЗМЗ 409, кроме прочих изменений получил ряд доработок, а именно — клапанная крышка другой формы, улучшенный газораспределительный механизм и новая прокладка металлического типа. Также, увеличился объём, что повлекло за собой модернизацию системы охлаждения.

Прежде, чем рассматривать описание и устройство мотора, стоит определиться с техническими характеристиками 409-го:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Экологическая норма	Евро-2, Евро-3, Евро-4
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Общее описание системы охлаждения

Система охлаждения ЗМЗ 409 имеет типичную конструкцию для всех моторов, производимых Заволжским заводом. Так, силовой агрегат построен с закрытой системой охлаждения, в которой имеются следующие элементы:

• Радиатор.
• Водяная рубашка блока и ГБЦ.
• Водяной насос.
• Расширительный бачок.
• Термостат.
• Патрубки.
• Радиатор и вентилятор отопителя.
• Электровентилятор основного радиатора.
• Датчик температуры ОЖ.

Эксплуатация

Отопитель состоит из радиатора отопителя, вентилятора и распределителя потоков воздуха, расположенных в одном корпусе. Подача воздуха осуществляется на стекло и в ноги водителя и пассажиров. Ускоренный прогрев салона достигается за счет новой конструкции отопителя повышенной мощности с увеличенной циркуляцией воздуха по салону, а также за счет увеличенной циркуляции охлаждающей жидкости через радиатор отопителя. Надежный обдув ветровых стекол для устранения обледенения и запотевания достигается за счет более высокой температуры и скорости воздуха обдувающего стекла. Хороший обдув ног водителя и пассажиров. Удаление влаги, попадающей через воздухозаборник, достигается за счет специального стыковочного фланца отопителя, позволяющего отводить влагу через отводную трубку. Попадание влаги в радиатор и вентилятор отопителя даже во время дождя не происходит.

Режимы работы:

Отопитель может работать как в режиме забора свежего воздуха, так и режиме рециркуляции воздуха. При работе в режиме рециркуляции воздуха ускоряется прогрев салона, а также поддерживается более высокая температура воздуха в салоне при низких наружных температурах воздуха и более высокий температурный режим двигателя. Для перехода отопителя в режим рециркуляции нужно открыть заслонку рециркуляции. При режиме работы отопителя в режиме наружного воздуха нужно закрыть заслонку рециркуляции и открыть крышку люка воздухозаборника.

Управление:

Управление отопителем осуществляется с блока управления, состоящего из трех режимного переключателя вентилятора и трех рычагов, расположенных на консоли под панелью. На консоли имеется место для установки прикуривателя и пепельницы, а также для установки дополнительных клавиш. Регулировка теплопроизводительности осуществляется дистанционно краном управления отопителя, а также за счет изменения производительности вентилятора.

Правила эксплуатации

1. Специального ухода в процессе эксплуатации отопитель не требует. Руководствуйтесь инструкцией по обслуживанию автомобиля.
2. При сезонных работах необходимо проверить крепление отопителя, продуть радиатор отопителя воздухом для удаления из сердцевины радиатора пили и попавших листьев, проверить крепление шлангов подвода охлаждающей жидкости.

Блок управления отопителем

1. Переключатель вентилятора отопителя (увеличение оборотов по часовой стрелке).
2. Рычаг управления краном отопителя (влево – закрыт, вправо – открыт)
3. Рычаг управления рециркуляцией воздуха (влево – открыт, вправо – закрыт)
4. Рычаг управления распределением потоков воздуха (влево – в ноги и на стекло, вправо – на стекло)
5. Место для дополнительной клавиши.

Установка Установка 2 Внимание! Данный товар изготавливается под заказ. Срок изготовления — 1 месяц

Продажа осуществляется со склада в Ульяновске. Доставка товара «Отопитель повышенной мощности на УАЗ 3151, Хантер (инжектор) «НАМИ-4″ » осуществляется в Москву, Самару, Санкт-Петербург, Нижний Новгород, Екатеринбург, Саратов, Краснодар, Казань, Пермь, Оренбург, Пензу и любые другие города и регионы России.

Детали и схема устройства

Схема устройства охлаждения двигателя ЗМЗ 409 достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться.

Если в паре с этим ещё и неисправен термостат, то это приведёт к перегреву мотора, что потянет более серьёзные неполадки.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора.

Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие. При замене стоит менять и уплотнительную резинку.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.

Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата.

Такая ситуация сильно ударит по карману владельца, поэтому рекомендуется проводить эксплуатацию движка на тосоле или антифризе, которые менее пагубно влияют на элементы силового агрегата.

5.18. Система охлаждения двигателя Уаз Хантер 31516

5.18.1 Система охлаждения двигателя Особенности конструкции Снятие и установка радиатора Снятие и установка вязкостной муфты Снятие и установка термостата Снятие и установка водяного насоса Снятие и установка расширительного бачка

5.18.2 Особенности конструкции

Рис. 5.11 . Система охлаждения двигателя: 1 – сливной кран блока цилиндров; 2 – радиатор отопителя; 3 – двигатель; 4 – дроссельный патрубок; 5 – термостат; 6 – датчик указателя температуры охлаждающей жидкости; 7 – датчик сигнальной лампы перегрева охлаждающей жидкости; 8 – вязкостная.

5.18.3 Снятие и установка радиатора Вам потребуются: ключи «на 10», «на 14», отвертка с плоским и крестообразным лезвиями. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»). 3. Выверните два винта сверху… 4. …два .

5.18.4 Снятие и установка вязкостной муфты На автомобиль устанавливают вязкостную муфту привода вентилятора. Вязкостную муфту снимают в случае неисправности, когда муфта не включается или включается не полностью. Вам потребуется ключ «на 32». 1. Отверните вал муфты от ступицы привода вентилятора… Примечание Резь.

5.18.5 Снятие и установка термостата Вам потребуются: шестигранник «на 6», ключ «на 12», отвертка. 1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»). 2. Ослабьте хомуты и отсоедините от корпуса термостата подводящий шланг радиатора. 3. Отсоедините провода от датчиков на корпусе т.

5.18.6 Снятие и установка водяного насоса Водяной насос снимайте для доступа к другим деталям, для ремонта или замены при возникновении во время его работы шума, уровень которого превышает обычный и который появляется при образовании большого радиального люфта вала насоса. Разборка насоса — довольно трудоемкая работа, поэтому при неи.

5.18.7 Снятие и установка расширительного бачка Вам потребуются: ключ «на 10», отвертка с плоским лезвием. 1. Отверните гайку крепления кронштейна расширительного бачка. 2. Извлеките расширительный бачок из кронштейна. 3. Ослабьте затяжку хомута крепления шланга и снимите шланг. 4. Слейте из бачка охлаждающ.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Система вентиляции и отопления салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер очень проста и примитивна как по устройству, так и по принципу действия. Отопитель со своей простейшей системой распределения воздуха одновременно, тем или иным образом, участвует как в работе системы отопления, так и в работе системы вентиляции салона УАЗ.

Отопитель салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Штатный отопитель автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер представляет собой крайне примитивную установку, состоящую из короба с заслонками, в котором находится радиатор, электродвигатель с крыльчаткой и дополнительное сопротивление.

Незамысловатая система распределения поступающего воздуха включает в себя воздухозаборник с механическим приводом управления, два сопла обдува ветрового стекла, два гофрированных шланга и заслонки короба отопителя.

На автомобилях Уаз Хантер, с 2010 года в конструкцию отопителя добавлен пластиковый короб, каталожный номер детали 3151-8101231, который устанавливается между лючком воздухозаборника и радиатором отопителя и предназначен для сбора и отведения дождевой воды попадающей в отопитель при открытой крышке лючка воздухозаборника.

Дождевая вода попадающая через лючок воздухозаборника в этот пластиковый короб сливается наружу через резиновый шланг проходящий к перегородке моторного отсека внутри салона.

А вода или конденсат изнутри отопителя сливается через второй резиновый шланг, находящийся в нижней части его корпуса и также выведенный в моторный отсек через отверстие в его перегородке.

Установка пластикового короба 3151-8101231 сильно понизила интенсивность поступающего в салон набегающего потока воздуха при движении автомобиля и ухудшила естественную вентиляцию, зато дождевая вода уже не попадает на горячий радиатор отопителя и не образует пара в салоне, который оседает изнутри на стеклах. Кроме того, этот короб препятствует попаданию непосредственно в отопитель, а через него и в салон, большей части пыли, песка и грязи.

Вентиляция салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

В автомобиле предусмотрена естественная и принудительная вентиляция. При естественной вентиляции воздух поступает в салон через открытые поворотные форточки или окна дверей. Во время движения автомобиля набегающий поток воздуха дополнительно поступает в кабину через воздухозаборник, установленный перед ветровым стеклом. Воздухозаборник открывается рычагом, установленным слева от отопителя.

При закрытых окнах и принудительной вентиляции, воздух в салон УАЗ нагнетается электровентилятором отопителя без его нагрева. Воздух проходит через воздухозаборник, отключенный радиатор отопителя, вентилятор и выходит в зону ног водителя и переднего пассажира, а также центральную часть салона к задним сиденьям. Кроме того, через гофрированные пластмассовые шланги воздух поступает в сопла обдува ветрового стекла.

Интенсивность принудительной вентиляции салона при закрытых окнах регулируется включением электродвигателя отопителя на один из режимов, а также регулировкой величины подъема крышки лючка воздухозаборника.

Практика показывает, что возможности штатной системы вентиляции при закрытых окнах очень ограничены и работает она не эффективно, нормальной циркуляции воздуха в салоне нет, что приводит к постоянному запотеванию стекол. Поэтому как и все в УАЗ, систему вентиляции желательно каким то образом доработать, один из вариантов такой доработки рассмотрен в этом материале.

Отопление салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Салон УАЗ отапливается нагретым воздухом, поступающим внутрь также, как и при принудительной вентиляции, но уже при включенном радиаторе отопителя. Для регулировки потока горячей жидкости из системы охлаждения двигателя в радиатор отопителя служит кран, который установлен на головке блока цилиндров в автомобилях с двигателем УМЗ-417 и УМЗ-421, или расположен внутри на щитке передка со стороны переднего пассажира, в автомобилях с двигателем ЗМЗ-409.
