Приборы нового образца Takosan на УАЗ. Указатель давления масла.

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений [ 22 ]

1 Тема от NorAyr 18.06.2016 20:32:36

• NorAyr
• Участник
• Неактивен

• Откуда: Krasnodar
• Зарегистрирован: 06.08.2013
• Сообщений: 200

Тема: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

Всем привет! Хочу в свой автомобиль установить указатель давления масла нов. образца с УАЗика. Но щиток приборов Takosan продаётся только «комплектом». И стоит 5-6 тыс. рублей
Уже не первый день ищу информацию в и-нете, ничего толкового нет. А вдруг у кого-нибудь один из 4х приборов выйдет из строя, весь щиток заново покупать что-ли?
Кто в курсе, можно ли один прибор приобрести отдельно?
П.С. Сначала думал прибор от 2106 приобрести, но везде пишут, что он очень приблизительно давление показывает. Нормальный немецкий, типа VDO, с датчиком давления, стоит как весь щиток Такосан. Китайский пока не хочу. Хоть и стоит ок. 1 т.р.
А уазовские приборы нов. обр. хвалят за точность, вот и повёлся

Отредактировано NorAyr (18.06.2016 20:37:49)

2 Ответ от nomberone469 18.06.2016 23:11:28

• nomberone469
• Участник
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 26.09.2009
• Сообщений: 7561

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

С учетом того,что датчики поголовно показывают погоду,платить за показометр производства «абъибас» такие деньги . Еще раз
Купи мех. манометр.Круглый.Как раз по размеру родного.Установи и спи спокойно.Ну или не спи.

3 Ответ от DIMON 686 18.06.2016 23:30:49

• DIMON 686
• Участник
• Неактивен

• Откуда: г. Краснодар ст.Елизаветинская
• Зарегистрирован: 12.02.2011
• Сообщений: 9895

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

NorAyr, Не вижу смысла шило на мыло менять ,поставь механический и самый точный и меняй изредка шланг в три года раз или раньше если хочешь вот и все.

4 Ответ от 300300 19.06.2016 09:17:26

• 300300
• Участник
•
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 13.08.2013
• Сообщений: 1633
• instagram.com/: _3oo3oo_
• vk.com/: id256589336
• drive2.ru/users/: 300300

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

Камазовские крайнене надежные

5 Ответ от Savage 19.06.2016 12:52:12

• Savage
• Участник
•
• Неактивен

• Откуда: Краснодар, ФМР
• Зарегистрирован: 07.05.2008
• Сообщений: 8888

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

А при смене масла надо проверять наполнение шланга? С него же тоже стечь может, потом воздушный демпфер получится. Погрешность в показания он скорее всего не внесет, но заторможенность датчика будет присутствовать и пугать зрителей.

6 Ответ от nomberone469 19.06.2016 14:47:40

• nomberone469
• Участник
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 26.09.2009
• Сообщений: 7561

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

А при смене масла надо проверять наполнение шланга?

Обязательно!Нужно сделать кран (развоздушку)!И обязательно в салоне .

Отредактировано nomberone469 (19.06.2016 14:54:31)

7 Ответ от Дробильщик 19.06.2016 17:35:52

• Дробильщик
• Участник
•
• Неактивен

• Откуда: Белореченск
• Зарегистрирован: 22.05.2010
• Сообщений: 9125

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

А при смене масла надо проверять наполнение шланга?

Обязательно!Нужно сделать кран (развоздушку)!И обязательно в салоне .

. и не менее двух дюймов внутренним диаметром, иначе воздух не успеет стравиться .

8 Ответ от sako 19.06.2016 18:17:28

• sako
• Участник
•
• Неактивен

• Зарегистрирован: 14.11.2013
• Сообщений: 1344

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

. и не менее двух дюймов внутренним диаметром, иначе воздух не успеет стравиться .

Есть идея поставить в салон передний дисковый тормоз от Патриота (чтоб места меньше занимал, можно без ступицы) и прокачивать педалью как тормоза покачивают, после замены масла. Всяко лучше, чем наблюдать инертность датчика, да и нервы целее.

9 Ответ от Savage 19.06.2016 21:50:59

• Savage
• Участник
•
• Неактивен

• Откуда: Краснодар, ФМР
• Зарегистрирован: 07.05.2008
• Сообщений: 8888

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

Нуегона такие датчики

10 Ответ от nomberone469 20.06.2016 01:46:13

• nomberone469
• Участник
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 26.09.2009
• Сообщений: 7561

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

11 Ответ от NorAyr 20.06.2016 15:21:29

• NorAyr
• Участник
• Неактивен

• Откуда: Krasnodar
• Зарегистрирован: 06.08.2013
• Сообщений: 200

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

Короче, я так понимаю, с Такосаном пролёт. Кстати, оказывается это турецкая контора. Я думал японцы
Ну тогда простой уазовский или вазовский поставлю (или китайский). Буду дальше думать.
По поводу механического манометра. У меня фолькс. трансп. т3. У него мотор в опе Тянуть 5м шлангов вообще не хочется.

12 Ответ от nomberone469 20.06.2016 20:33:52

• nomberone469
• Участник
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 26.09.2009
• Сообщений: 7561

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

. Кстати, оказывается это турецкая контора. Я думал японцы

Ага!Только японцы на УАЗ и делают запчасти.

13 Ответ от Савелий 21.06.2016 00:30:51

• Савелий
• Участник
•
• Неактивен

• Откуда: Анапа
• Зарегистрирован: 25.09.2009
• Сообщений: 13212

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

Лампочка есть и ладно.
У меня датчик накрылся — хоть без нервов ездить начал.

14 Ответ от 300300 21.06.2016 11:24:20

• 300300
• Участник
•
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 13.08.2013
• Сообщений: 1633
• instagram.com/: _3oo3oo_
• vk.com/: id256589336
• drive2.ru/users/: 300300

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

Лампочка есть и ладно.
У меня датчик накрылся — хоть без нервов ездить начал.

А у меня наоборот, датчик давление кажет, а лампоска моргать начинает на 1 атм. нервничаю

15 Ответ от Жека_013 21.06.2016 11:51:07

• Жека_013
• Участник
•
• Неактивен

• Откуда: Краснодар // Криница
• Зарегистрирован: 11.06.2010
• Сообщений: 3003

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

300300, значит у тебя перепутаны датчики.

16 Ответ от 300300 21.06.2016 11:52:12

• 300300
• Участник
•
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 13.08.2013
• Сообщений: 1633
• instagram.com/: _3oo3oo_
• vk.com/: id256589336
• drive2.ru/users/: 300300

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

300300, значит у тебя перепутаны датчики.

на стрелку механика стоит

17 Ответ от nomberone469 21.06.2016 13:06:24

• nomberone469
• Участник
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 26.09.2009
• Сообщений: 7561

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

300300, значит у тебя перепутаны датчики.

Они совершенно разные.Перепутать совершенно не возможно.

18 Ответ от Bausenn 01.09.2016 06:20:30

• Bausenn
• Участник
• Неактивен

• Откуда: Ростов-Широкопшадск
• Зарегистрирован: 17.08.2014
• Сообщений: 150

Re: Приборы нового образца Takosan на УАЗ. Указатель давления масла.

Всем привет! Хочу в свой автомобиль установить указатель давления масла нов. образца с УАЗика. Но щиток приборов Takosan продаётся только «комплектом». И стоит 5-6 тыс. рублей
Уже не первый день ищу информацию в и-нете, ничего толкового нет. А вдруг у кого-нибудь один из 4х приборов выйдет из строя, весь щиток заново покупать что-ли?
Кто в курсе, можно ли один прибор приобрести отдельно?
П.С. Сначала думал прибор от 2106 приобрести, но везде пишут, что он очень приблизительно давление показывает. Нормальный немецкий, типа VDO, с датчиком давления, стоит как весь щиток Такосан. Китайский пока не хочу. Хоть и стоит ок. 1 т.р.
А уазовские приборы нов. обр. хвалят за точность, вот и повёлся

Это что, мой партнёр по бизнесу какие то 5-6 тыс зажал? А как же Мастеркард и все все все?
А если серьезно, показометр и датчик тарируются. После этого они становятся приборами, а не измерителями длины Шпили вили у кота.
Но тут придётся самому тему осваивать. Ибо специализированные лаборатории это совсем дорого, а электрик по цветам вам нататирует.
Я себе на своём сам переберал и тарировал приборы. Не быстрое это дело
Может быть протянуть трубку самый простой метод

Источник

Takosan указатель уровня топлива уаз

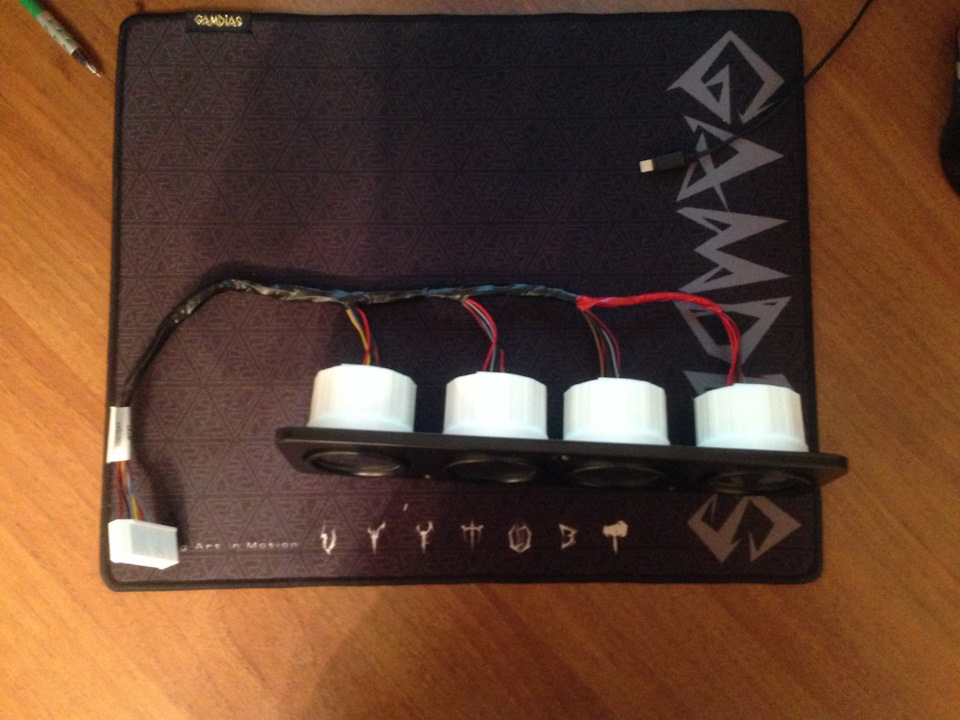

Прикупил себе щиток приборов фирмы TAKOSAN и проводку к нему, типа нового образца.
Летом буду устанавливать. Посмотрим как они выглядят. (цена с проводкой)
www.bazashop.ru/product_2329132.html
www.3160.ru/index.php?ukey=product&product >

Price tag: 6 297 ₽

FakeHeader

Recommendations

Comments 16

Что с установкой? Получилось?

Нет не получилось, пришлось поставить родные.

Меня тут попроси разобраться с подключением этой панели. Вот здесь есть интересная инфа по подключению. Может пригодится forum.uazbuka.ru/showthread.php?t=181246 На 1 и на 10 страничке

Спасибо за инфу, теперь только в следующем году буду смотреть. Отпуск закончился к сожалению((((

В родном жгуте нет постоянного плюса (30). Без него стрелки не будут возвращаться в ноль после выключения замка.

цены на железки уЖаз какой то!

А в чем прикол покупать приборы за такие деньги? Они же почти не отличаются от обычных?

я как то на 2109 штатную приборку разобрал, все надписи продублировал флюорисцентной краской, да стрелки тоже, ну а вместо лампочек подсветки вставил ультрофиолетовые светодиоды… вообще суперски получилось… свет на приборке нет, глазам ничего не мешает, но все цифры и стрелки четко видны, а цена вопроса была что то около 500 р (за краски и диоды) 😉

А в чем прикол покупать приборы за такие деньги? Они же почти не отличаются от обычных?

Оно иное — в этом смысл большинства переделок. А так это пластик и иномарочный принцип подключения — питание на них подаётся всегда. Плюс тонюсенькие провода и гиблые разъёмчики. Однако формально они герметичнее. В общем одно с ними хуже, а другое — чуть лучше.

Указатель уровня топлива 13.3806 электромагнитный, логометрического типа. Предназначен для контроля уровня топлива в топливном баке. Оснащен сигнализатором резервного остатка топлива. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Показания на указатель поступают от датчиков установленных в топливных баках.

Указатель уровня топлива 13.3806.

Указатель уровня топлива 13.3806 представляет собой электромагнитный измеритель с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Сигнализатор резервного остатка топлива загорается при остатке топлива в баке менее 6-8 литров.

Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель 13.3806 применяется на автомобилях УРАЛ, ЗИЛ, ГАЗ, ПАЗ, ЛУАЗ.

Основные характеристики указателя 13.3806 :

— Номинальное напряжение, В : 12
— Тип измерительного механизма : магнитоэлектрический
— Диапазон показаний, частей бака : 0 — П
— Цена деления, частей бака : 0,25
— Сопротивление реостата датчика уровня топлива, Ом : 90
— Конструкция электрического соединения : штекер 6,35 мм
— Посадочный диаметр кожуха, мм : 60
— Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5
— Масса, кг : 0,133

Датчики 50.3827 и 51.3827 указателя уровня топлива 13.3806.

Датчик указателя уровня топлива предназначен для измерения уровня топлива в баке. Представляет собой реостат изменяющий сопротивление в зависимости от уровня топлива. Подвижный контакт реостата перемещается рычагом поплавка. На автомобилях вагонной компоновки семейства УАЗ-3741 применяется датчик 50.3827 — аналог датчика БМ-124. На автомобилях семейства УАЗ-31512 — датчик 51.3827, аналог датчика БМ-142.

Датчики 50.3827 и 51.3827 принципиально одинаковые, но отличаются радиусом рычага поплавка. Если датчик указателя уровня топлива снимался по какой-либо причине, для промывки бака, ремонта и так далее, то при его обратной установке необходимо принять меры к сохранению герметичности между баком и датчиком.

Основные характеристики датчиков 50.3827 и 51.3827 :

— Напряжение питания, В : 12
— Сопротивление реостата, Ом : 90
— Конструкция реостата : проволочный
— Радиус рычага, мм : 159 для 50.3827, 211 для 51.3827
— Конструкция электрического подключения : винт М4
— Положение поплавка, в мм, относительно фланца, для датчика 51.3827, соответствующее количеству топлива в баке/сопротивление реостата, Ом :
0 — 216/0-1,5
0,5 — 125/37,5-42,5
П — 32,5/85,5-91,5

Схема подключения указателя уровня топлива 13.3806 и датчиков 50.3827 и 51.3827.

Расположение датчика уровня топлива 51.3827 в автомобилях семейства УАЗ-31512.

Расположение датчика уровня топлива 50.3827 в автомобилях семейства УАЗ-3741.

Проверка исправности указателя уровня топлива 13.3806.

Указатель уровня топлива 13.3806 проверяется методом наполнения топливного бака топливом из мерной посуды. Если указатель и датчик исправны и правильно отрегулированы, то при напряжении 12,5 Вольт и температуре 20+-5 градусов точность показаний в точках шкалы указателя 0 и 1/4 составляет примерно 5%, в точке 1/2 — примерно 7%, а в точке П — примерно 9%.

Погрешность показаний определяйте по отклонению стрелки указателя от осевой линии штриха шкалы. Ширина стрелки при этом принимается равной 7% от длины шкалы. Таким образом, отклонение оси стрелки от оси штриха шкалы влево или вправо на ширину стрелки соответствует погрешности указателя равной 7%.

При изменении температуры окружающей среды или изменении напряжения в цепи указателя, его погрешность несколько увеличивается. Если показания указателя во всех точках шкалы равномерно завышены или занижены, то этот недостаток можно устранить подгибанием рычага поплавка реостата.

Если же погрешность показаний прибора превышает допустимые пределы, то замените датчик, а если это не дает положительных результатов, то замените и сам указатель. При выключенном зажигании стрелка указателя уровня топлива должна находиться слева от нулевого штриха.

Если стрелка указателя уровня топлива постоянно находится в начале шкалы.

Если стрелка постоянно показывает пустой бак, вне зависимости от количества топлива в нем и положения переключателя датчиков уровня топлива, значит неисправен указатель или замкнут на массу провод, соединяющий его и переключатель. Для проверки указателя надо снять щиток приборов, не отсоединяя от него колодку проводов. Затем соединить наконечник провода с вывода «Д» с массой и включить зажигание.

Если стрелка осталась в начале шкалы, то указатель уровня топлива 13.3806 неисправен. Если нет, то надо проверить целостность провода, соединяющего указатель с переключателем датчиков уровня топлива. Если стрелка находится в начале шкалы при включении только одного из датчиков уровня топлива, то неисправен датчик или замкнут на массу провод соединяющий его с переключателем.

Если стрелка указателя уровня топлива постоянно находится в конце шкалы.

Если стрелка постоянно показывает полный бак вне зависимости от количества топлива в нем и положения переключателя баков, то неисправен указатель или поврежден провод соединяющий его с переключателем датчиков уровня топлива. Для проверки указателя надо снять щиток приборов, не отсоединяя от него колодку проводов. Затем снять наконечник провода с вывода «Д» и включить зажигание.

Если стрелка не сместилась в начало шкалы, то указатель неисправен. Если сместилась, то надо проверить целостность провода соединяющего указатель с переключателем датчиков. Если стрелка находится в конце шкалы при включении только одного из датчиков уровня топлива, то неисправен сам датчик или поврежден провод соединяющий его с переключателем, или же провод массы имеет плохой контакт с датчиком.

Проверка исправности датчиков 50.3827 и 51.3827 указателя уровня топлива.

При сопротивлении датчика 0-1,5 Ом стрелка указателя уровня топлива должна показывать пустой бак — 0. При сопротивлении 37,5-42,5 Ом, показывать половину бака — 0,5. При сопротивлении 85,5-91,5 Ом, показывать полный бак — П.

Если стрелка указателя постоянно находится в начале шкалы.

Для проверки исправности датчика надо снять наконечник провода с его вывода. Если стрелка указателя уровня топлива сместилась, значит неисправен датчик. Если нет, то надо проверить целостность провода, соединяющего датчик с переключателем баков.

Если стрелка указателя постоянно находится в конце шкалы.

Для проверки исправности датчика надо снять наконечник провода с его вывода и поочередно замкнуть его сначала на корпус датчика, а затем на кузов. Если стрелка указателя в обоих случаях осталась в конце шкалы, то следует проверить целостность провода, соединяющего его с переключателем баков.

Если стрелка указателя отклонилась в начало шкалы только при замыкании провода на кузов, значит отсутствует или плохой контакт датчика с массой. Если стрелка в обоих случаях смещается, то датчик уровня топлива неисправен.

Ремонт указателя уровня топлива и его датчиков.

Указатель уровня топлива 13.3806 и датчики 50.3827 и 51.3827 изделия не ремонтопригодные, поэтому в случае их неисправности следует проверить только электрические соединения и исправность проводки, и если они в порядке, то заменить указатель или датчик на новые. Рекомендуется сначала попробовать заменить датчик, так как он обычно чаще отказывает в работе.

На этой странице можно купить Щиток приборов УАЗ (с бензиновым двигателем) Takosan. На нашем сайте вы можете приобрести всё для вашего внедорожника, начиная с обычных кронштейнов и прокладок, заканчивая дефицитными запчастями.Покупайте только лучшие запчасти у нас, вы действительно покупаете лучшее!

1. Продукция идёт напрямую от производителей, поэтому цена всегда ниже чем у остальных.
2. Все комплектующие всегда в наличии на складе, поэтому отправка заказа происходит в кратчайшие сроки.
3. Отправку и доставку заказов осуществляем по всей России и СНГ. 4.
4. Вся продукция идёт от проверенных производителей, что гарантирует отличное качество и надежность.
5. Вам остаётся только сделать выбор и заказать. У нас существуют удобные способы оплаты, как наличный расчёт, так и безналичный. При желании можете воспользоваться доставкой с наложенным платёжом, то есть оплатить товар при получении. Так же мы всегда можем помочь в подборе запчастей для вашего автомобиля.

Просто добавьте товар в корзину, заполните анкету и наши Менеджеры свяжутся с Вами!

Источник
