Для установки бампера потребуются метрические инструменты, а также «болгарка» с тонким отрезным диском или лобзик.

1. Снять решётку радиатора автомобиля.

2. Отсоединить электрические разъёмы противотуманных фар, отсоединить защёлки и открутить крепежи штатного бампера. Отсоединить переднюю часть подкрылков от бампера. Снять бампер.

3.Окрутить буксирную проушину.

Внимание: на некоторых автомобилях с 2015, (а также на всех автомобилях до 2015г.в.) буксирные проушины приварены к раме через кронштейн. Его необходимо отрезать заподлицо с вертикальной плоскостью рамы.
Если его не удалить, то впоследствии будет затруднена установка защиты рулевых тяг.

4. Прикрутить к силовому бамперу кронштейны крепления к раме автомобиля. (Внутрь бампера вставляется закладная полоса с приваренными гайками и фиксируется болтами) Кронштейны не затягивать с усилием, так как бампер необходимо будет регулировать на месте.

5. Установить в бампер светодиодные фары (при наличии в комплектации бампера).

6. Установить бампер на раму автомобиля и закрепить кронштейны к раме.

Внимание: переднее нижнее отверстие на кронштейне служит только для последующего монтажа защиты рулевых тяг. Для крепления бампера к раме оно не используется.

7. Выставить положение бампера на автомобиле, ориентируясь по расширителям, по ширине и высоте. Расстояние от расширителя до бампера в вертикальной плоскости должно составлять примерно 10мм.

Устанавливать бампер вплотную к расширителям НЕЛЬЗЯ. При движении по пересечённой местности бампер и кузов перемещаются друг относительно друга.

8. Отрезать от штатного бампера верхнюю часть. За ориентир нужно взять линию изгиба бампера в соответствии с фото:

На отрезанной части останутся крепления, с помощью которых можно установить отрезанную часть на место. Боковые части закрепляются при помощи штатных скоб.

Источник

Установка силового бампера РИФ на УАЗ Патриот (фото)

На фото устанавливается бампер со старым дизайном кенгурина.

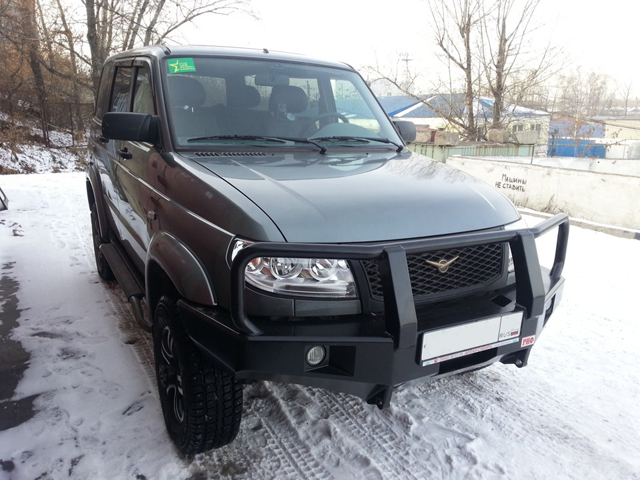

Бампер с новым кенгурином.

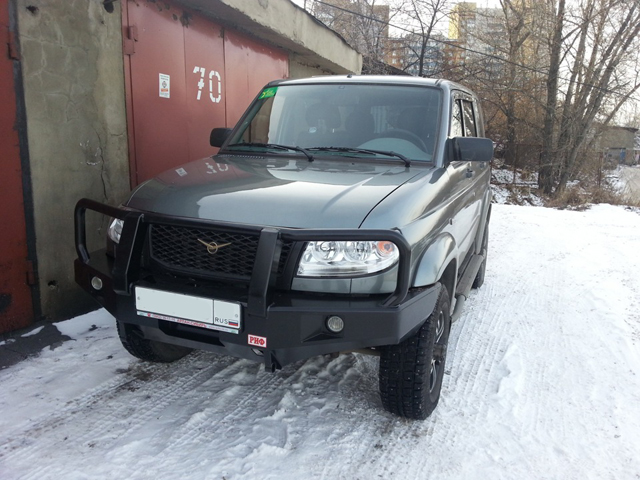

Бампер со старым кенгурином.

База самого бампера не изменилась. Поэтому процесс установки, нового и старого бампера не чем не отличается.

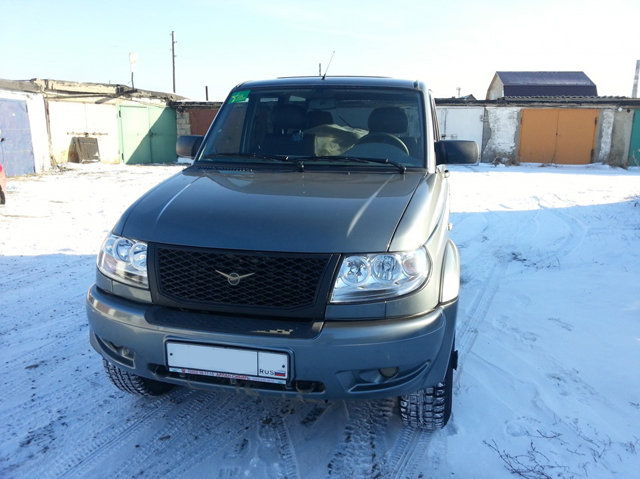

1. Сначала скидываем родной бампер. Он держится на 4х болтах. Отсоединяем туманки.

2. Ставим родные туманки в бампер (можно и потом)

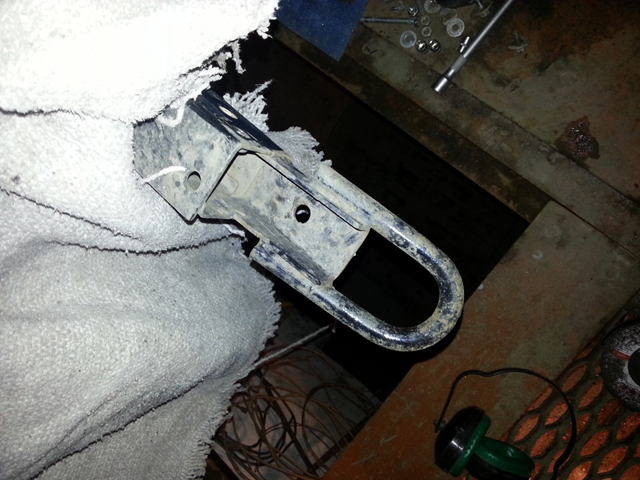

3. Спиливаем буксировочные петли.

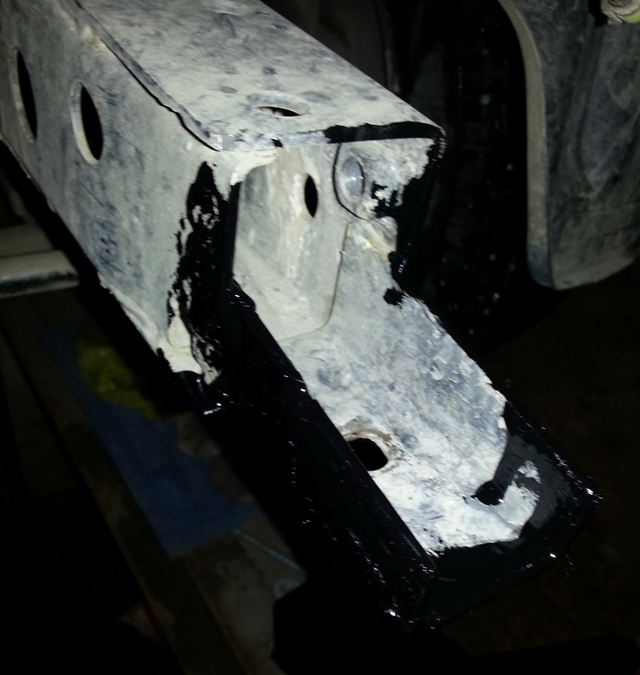

4. Шлифуем и обрабатываем голое железо, красим.

5. Примеряем кронштейны. Ставим закладные из комплекта, чтобы не ловить гайки в раме.

6. Прикручиваем бампер к закладным, в зависимости от того лифтован кузов или нет.

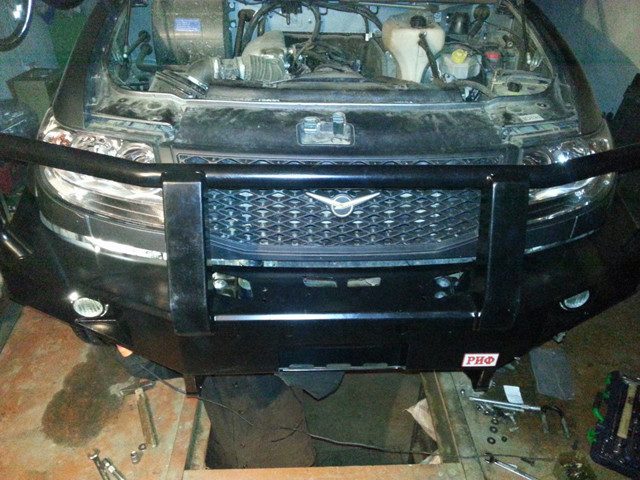

7. Регулируем и все затягиваем.

Материал предоставил наш покупатель Старцев Александр (оригинал на Драйв2)

Добавить комментарий
Комментарии

Гость 26 октября 2014 20:23:04

День добрый, а вы пробовали за проушины в бампере выдергивать машину из грязии, когда она висит на мостах.

Гость 27 октября 2014 07:57:53

В ГИБДД Вы регистрировали изменения в конструкции ТС? Если да, то поделитесь опытом

gastinov 27 октября 2014 13:14:47

Здравствуйте. Если вы сели на мосты, то машину стропой дергать смысла нет. Ее откапать надо для начала, и с помощью лебедки, сэнд траков и других девайсов вызволить из грязи. А так данный бампер выдерживает большие рывковые нагрузки.

gastinov 27 октября 2014 14:01:51

Лично бампер не регистрировал. В нашем блоге есть статья в ней описан порядок регистрации силового бампера в ГИБДД. Бамперами торгуем давно с трудностями по регистрации клиенты пока не обращались. Все силовые бамперы прошли сертификацию в порядке установленном законодательством РФ (Приказ МВД РФ от 24.11.2008 года № 1001 «О порядке регистрации транспортных средств»). На бамперы РИФ сертификат можем отправить по эл. почте, на бамперы OJ и Вездеходофф сертификат отправляется вместе с бампером.

Гость 28 октября 2014 16:14:37

Добрый день.У меня машина УАЗ Симбир 31622 2005 года.У нее другая морда.Под нее делаете силовой бампер.Если да,то где посмотреть,сколько стоит и как заказать.

gastinov 28 октября 2014 20:19:17

Источник

Инструкции

Поиск ближайшего магазина

Подбор по автомобилю

Установка переднего фаркопа РИФ (квадрат 50х50 мм) в передний штатный бампер УАЗ «БУХАНКА».

Артикул изделия RIF452-88000.

Монтаж фаркопа осуществляется без снятия переднего бампера.

1. Для установки потребуется просверлить в передней части рамы 2 или 3 отверстия диаметром 10 мм с каждой стороны в зависимости от конструкции передней части рамы.

2. При помощи болта М10х40 необходимо закрепить кронштейн на раме автомобиля через отверстие (№1 на фото) с приваренной дистанционной втулкой.

Отверстие №2 должно располагаться посредине кронштейна рессоры. Если этого не получается добиться, то необходимо подложить под дистанционную втулку у отверстия №1 шайбу (в комплекте не поставляется), между кронштейном фаркопа и рамой автомобиля. Просверлить отверстие и закрепить кронштейн при помощи болта М10х40 Если между кронштейном фаркопа и кронштейном рессоры остаётся расстояние его необходимо компенсировать регулировочной шайбой (в комплекте не поставляется).

4. Разметить отверстия №3 и №4. Просверлить отверстия и закрепить кронштейны с двух сторон при помощи болтов М 10х30.

ВНИМАНИЕ! На некоторых модификациях автомобилей отверстие №4 сверлить не требуется, так как внутренняя часть рамы имеет перегородку которая мешает разместить гайку.

5.Далее расслабив кронштейны завести балку фаркопа снизу в кронштейны. Наживить балку при помощи болтов М10х30, а затем произвести окончательную протяжку креплений.

Источник

Установка бампера РИФ Патриот

Бампера, устанавливаемые с завода на внедорожник редко рассчитаны на серьезную нагрузку. Таким бампером нельзя упереться в дерево, ведь он лопнет от малейшего усилия и вообще от него мало толку на бездорожье. Хороший силовой бампер защитит автомобиль куда лучше, чем хлипкий заводской кусок пластмассы. Поэтому для бездорожья производятся специальные – силовые бампера, а также множество другого дополнительного оборудования.

Преимущества установки силового бампера:

Возможность валить небольшие деревья при проезде в лесу
Защита автомобиля от различных повреждений
Возможность устанавливать на бампер дополнительное оборудование: лебедка, фары, хай-джек, возможность наматывать трос на время преодоления труднопроходимых участков, установка веткоотбойников, а так же установка запасного колеса при установке силового бампера сзади.
Бампер имеет мощные проушины для вытягивания, а так же специальные места для поднятия автомобиля с помощью хай-джека.
Добавляет внешней «крутости» автомобилю

Рассмотрим установку силового бампера на конкретном внедорожнике, УАЗ Patriot.

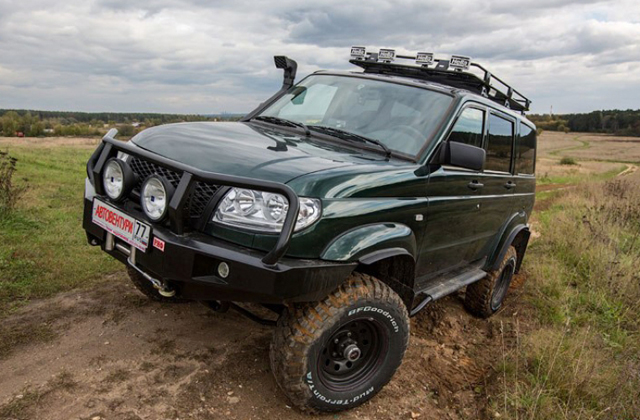

Бампер РИФ передний УАЗ Патриот 2005+ (RIF060-10350) с доп. фарами и защитной дугой.

Вот что пишет производитель бампера:

Передний силовой бампер с защитной дугой РИФ служит для защиты автомобиля на бездорожье и в городе. В случае контакта или легкого столкновения с препятствием в виде камней, бревен, пней, колей или незадачливых водителей, риск получить серьезные повреждения машины существенно уменьшается, а это очень важно в экспедициях и в повседневной жизни. Бампер с кенгурятником не только защитит, но и украсит внедорожник благодаря эффектному и элегантному дизайну.

В бампер интегрирована площадка для лебедки. Оптимальной является лебедка с тяговым усилием 4100-4300 кг. Но бампер позволяет установить и более мощную лебедку с тяговым усилием 5400 кг.

Бампер оснащен мощными упорами под реечный домкрат и буксирными проушинами для работы с рывковой или буксировочной стропой. Тщательно продуманная конструкция внутренних усилителей обеспечивают максимальную надежность бампера, стойкость к высоким нагрузкам и сильным ударам.

Бампер штатно комплектуется мощными и экономичными светодиодными фарами водительского света РИФ. Они формируют плотный пучок дополнительного света, который рассеивается перед автомобилем. Эти фары хорошо освещают дорогу и обочины, обеспечивая более широкую видимость по сторонам. Являют собой неплохое дополнение ближнего света.

Черное порошковое покрытие защищает от коррозии в любых условиях эксплуатации и не боится самых агрессивных реагентов. Гарантия 3 года при отсутствии механических повреждений. При желании можно заказать бампер без покрытия и окрасить его в цвет автомобиля.
Весь силовой обвес РИФ рассчитан на эксплуатацию в тяжелых условиях, он полностью сертифицирован.

Вес бампера: 54 кг

Кронштейны крепления входят в комплект поставки, отдельно докупать не требуется

В комплекте идут болты и закладные, необходимые для установки бампера.

1) Начинаем со снятия родного бампера. Крепится он на 4 болтах. Разъединяем контакты с противотуманными фарами.

2) Спиливаем буксирные петли с рамы. Затем зачищаем и шлифуем места среза, наносим грунт (закрашиваем) для предотвращения коррозии.

3) Примеряем кронштейны. Устанавливаем закладные из комплекта.

4) Устанавливаем комплектные фары РИФ в бампер.

5) Регулируем высоту в зависимости от того лифтован кузов или нет и прикручиваем бампер к закладным. Регулируем зазоры и окончательно всё протягиваем.

6) Для придания эстетического вида подрезаем подкрылки спереди.

7) Все, наш силовой бампер на месте и готов к внедорожным приключениям)

Источник

Установка переднего бампера РИФ на УАЗ Патриот

1. Снять решётку радиатора автомобиля.

3. Окрутить буксирную проушину.

Внимание: на некоторых автомобилях с 2015, (а также на всех автомобилях до 2015г.в.) буксирные проушины приварены к раме через кронштейн. Его необходимо отрезать заподлицо с вертикальной плоскостью рамы. Если его не удалить, то впоследствии будет затруднена установка защиты рулевых тяг.

5. Установить в бампер светодиодные фары (при наличии в комплектации бампера).

6. Установить бампер на раму автомобиля и закрепить кронштейны к раме.

ВНИМАНИЕ. Устанавливать бампер вплотную к расширителям НЕЛЬЗЯ. При движении по пересечённой местности бампер и кузов перемещаются друг относительно друга.
