Вставка бензонасоса уаз патриот bosch

Бензонасос УАЗ ПАТРИОТ 2008-17 дв.409 ЕВРО-3,-4 (модуль) (под защелки) «УТЕС» (вставка BOSCH) / 3163-1139020-01

•
•
•

Модель: 3163-1139020-01 —>
• Наличие:

Отзывов (0)

Онлайн-оплата

Возможна при любом способе доставки

(Банковской картой Visa, Mastercard, электронными деньгами, через платежный терминал)

Оплата наличными

Наличными можно оплатить заказ курьеру или при самовывозе в кассу магазина

Оплата банковской картой

Возможна при самовывозе из магазина или в случае доставки нашим транспортом

Оплата по счету (на счет компании)

Данный способ прежде всего актуален для Юр. лиц и ИП, для этого нужно указать в комментарии к заказу «Оплата по счету».

Наложенный платеж (только по согласованию)

Оплата при получении в отделении Почты России или курьеру EMS.

(Только при доставке Почтой России или EMS)

Не понадобился или не подошел товар, приобретенный в УазПотребСоюз? — Нет проблем.

Сроки возврата — в течение 14 дней, не считая дня покупки.

товар не использовался, сохранен его товарный вид и потребительские свойства;

сохранена упаковка, ярлыки.

Для оформления возврата товара клиенту необходимо обратиться к сотруднику нашей компании любым удобным способом.

Клиент оформляет претензии к качеству или заявление на возврат товара непосредственно в офисе продаж или направляет по электронной почте. Такой документ является официальным подтверждением передачи товара.

В ходе обращения осуществляется согласование перечня документов, сроков и способов передачи товара. Внимание, не отправлять товар без предварительного согласования.

Никаких дополнительных затрат.

Денежные средства за возвращенный товар или возмещения дефектов и убытков перечисляются в кратчайшие сроки, но не более 14 дней.

Источник

Бензонасос уаз патриот и система перекачки между баками

Бензонасос уаз патриот, струйный насос перекачки и регулятор давления составляют сейчас единое целое — это называется «топливный модуль».
Струйный насос встроен в крышку, его вместе с регулятором давления можно при необходимости отсоединять от корпуса бензонасоса.

Топливный модуль с бензонасосом УАЗ Патриот 2008 г.в. (двигатель ЗМЗ-409 «Евро-3») в разобранном состоянии:

Маркировка топливного модуля:

Маркировка топливного модуля

Струйный бензонасос топливного модуля УАЗ Патриот

Регулятор давления топлива уаз патриот:

Регулятор давления топливного модуля

Пластиковая сеточка, через которую производится забор топлива:

Сеточка топливного модуля

Загрязнённая пластиковая сеточка или забитая грязью кольцевая сеточка регулятора давления — две основные причины отсутствия перекачки, перелива топлива через адсорбер или «дёргания» при резком разгоне.

Следующие причины таких неисправностей:
— замятые баки,
— неправильно установленный струйный насос (на машинах «Евро-2»),
— перепутанные шланги перекачки и пароотводные (в сервисах соединяют неправильно),
— пережатые или забитые мусором шланги пароотвода и перекачки.

Вид сверху на крышку топливного модуля «Евро-3»:

Вид сверху на крышку топливного модуля

Крышка правого бака должна быть герметичная, глухая и плотно закрытая потому, что перекачка работает постоянно при работающем бензонасосе, и при полном правом баке возможен перелив через неплотно прикрытую крышку правой горловины (у меня так было, когда заменил заводские крышки на кооперативные с ключом — их пришлось сразу же выкинуть и вернуть обратно заводские).

P.S.
Основные причины проблем с перекачкой между баками:
— забитые грязью сеточка топливного модуля или фильтр тонкой очистки топлива,
— засорённые топливопроводы, регулятор расхода, струйный насос или дыхательные шланги,
— попадание воздуха в шланги или штуцеры баков,
— негерметичность правого бака или его крышки (в этом случае возможен перелив топлива через горловину правого бака),
— использование бензонасоса с недостаточными производительностью и давлением (либо от других автомобилей, либо изношенного, потерявшего ресурс и не выдающего необходимые характеристики).

Для лучшего результата в качестве замены для автомобилей УАЗ Патриот с двигателем ЗМЗ-409 «Евро-3» и топливным модулем БОШ рекомендуется использовать электробензонасосы БОШ с маркировкой 0 580 454 001.

Такие бензонасосы почти вдвое производительнее, чем более распространённые и часто предлагаемые в качестве замены электробензонасосы БОШ с маркировкой 0 580 453 453:

Данные из каталога БОШ:

P.S.
В некоторых УАЗовских магазинах иногда в качестве замены штатным бензонасосам БОШ предлагают якобы аналогичные бензонасосы производства фирмы SIEMENS:

Внешний вид упаковки и бензонасоса:

Маркировка:

Обращаю внимание — такие бензонасосы SIEMENS НЕ ПОДХОДЯТ на УАЗ Патриот с двигателем ЗМЗ-409 Евро-3 и топливным модулем БОШ, т.к. имеют другое крепление бензонасоса в топливном модуле и иной штекер.

P.P.S.
Появился отечественный бензонасос с подходящей для Патриота производительностью 110 л/час:
СОАТЭ 62.1139

Система перекачки между баками УАЗ Патриот (просто сведения — для общего развития).

Немного теории (для бензиновых машин):
При заведённом двигателе и работающем бензонасосе перекачка из левого бака в правый на Патриотах осуществляется постоянно и автоматически с помощью струйного насоса эжекторного типа.
Никаких электрических или движущихся деталей в этом насосе нет — он сделан в виде двух трубочек, одна из которых (в виде сопла) вставлена в другую.

Механизм перекачки работает просто:

При заведённом двигателе бензонасос работает постоянно, нагнетая топливо в топливопровод между правым баком и топливной рампой двигателя.
Топливо забирается только из правого бака (в левом нет бензонасоса — там установлен только датчик уровня топлива).

В топливопроводе между правым баком и двигателем (после фильтра тонкой очистки, расположенного на раме у правого бака) есть тройник, через который излишек топлива, не попавший в рампу, под давлением возвращается обратно в правый бак, с большой скоростью проходя через внутреннюю трубочку (сопло струйного насоса).

Проходящая с высокой скоростью жидкость вызывает резкое падение давления во второй трубочке (вокруг сопла), и топливо из левого бака за счёт вакуума самостоятельно начинает переливаться в правый бак.
Система работает до тех пор, пока в левом баке есть топливо или пока правый бак не заполнится полностью.

После полного опустошения левого бака, струйный насос начинает работать как простой штуцер слива топлива — через него в правый бак сливается «лишнее» топливо из «обратки» от двигателя.

Схема топливной системы для Патриота 2006…2007 г.в. (Евро-2):

Схема топливной системы для Патриота 2006…2007 г.в. (Евро-2)

Расположение основных узлов системы впрыска топлива: 1 – ресивер; 2, 25 – трубопровод подачи топлива; 3 – топливная рампа; 4 – трубопровод слива топлива от регулятора давления; 5 – регулятор давления; 6 – трубопровод от топливного насоса к фильтру тонкой очистки топлива; 7 – топливный насос; 8 – трубопровод от струйного насоса к топливному насосу; 9 – пробка топливного бака; 10 – наливная труба топливного бака; 11, 17, 19, 27, 30, 31 – пароотводящие шланги; 12 – правый топливный бак; 13 – соединительный шланг; 14 – соединительная трубка; 15 – левый топливный бак; 16 – сливная пробка; 18 – сепаратор; 20 – трубопровод от левого бака к струйному насосу; 21 – струйный насос; 22 – хомут крепления фильтра тонкой очистки топлива; 23 – фильтр тонкой очистки топлива; 24 – трубопровод слива топлива к струйному насосу; 26 – пароотводящий трубопровод; 28 – адсорбер; 29 – клапан топливного бака.

Схема топливоподачи на бензиновых Патриотах «Евро-3» 2008…2011 г.в. (и, может быть, 2012…2013 г.в.) такая:

Схема топливной системы на бензиновых Патриотах

Установка шноркеля в Уаз патриот.

При установке шноркеля в Уаз Патриот следовал инструкциям из журнала Nomad. Устанавливал своими руками, каждый

Источник

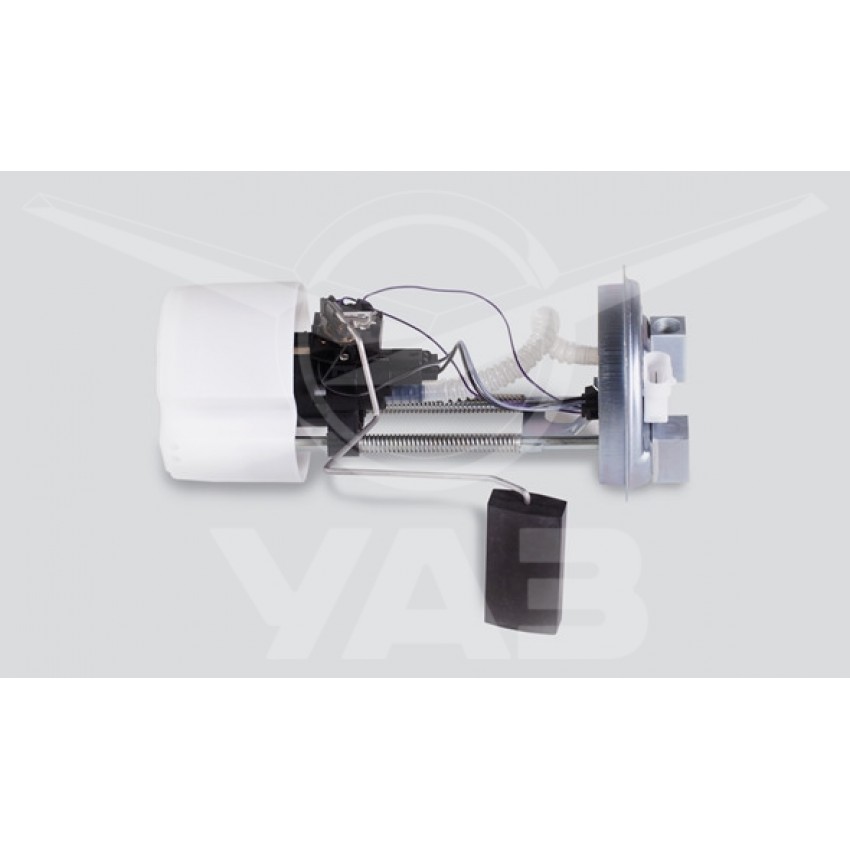

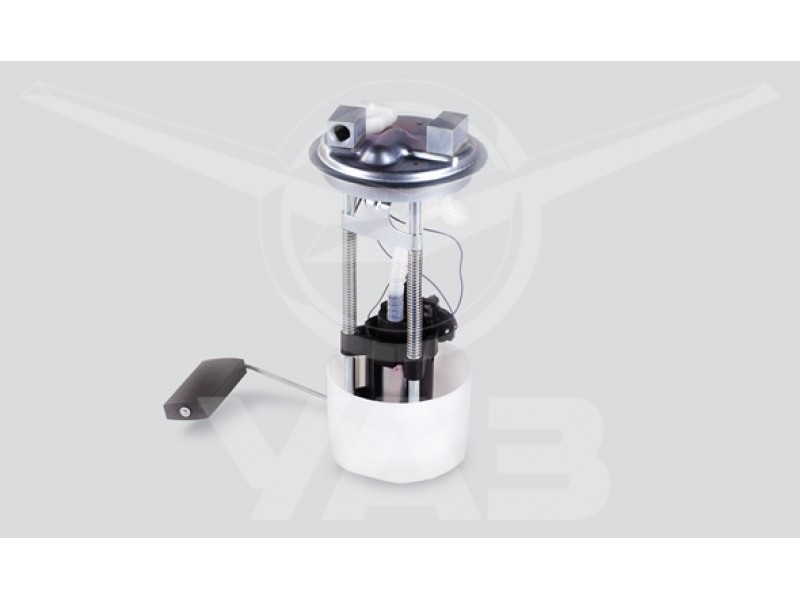

Бензонасос УАЗ ПАТРИОТ 2005-06, 3160, 3162 дв.409 (модуль) (ПОД ШТУЦЕР) «УТЁС» (вставка BOSCH) / 316051-1139020

•
•
•

Модель: 316051-1139020 —>
• Наличие:

Отзывов (0)

Онлайн-оплата

Возможна при любом способе доставки

(Банковской картой Visa, Mastercard, электронными деньгами, через платежный терминал)

Оплата наличными

Наличными можно оплатить заказ курьеру или при самовывозе в кассу магазина

Оплата банковской картой

Возможна при самовывозе из магазина или в случае доставки нашим транспортом

Оплата по счету (на счет компании)

Данный способ прежде всего актуален для Юр. лиц и ИП, для этого нужно указать в комментарии к заказу «Оплата по счету».

Наложенный платеж (только по согласованию)

Оплата при получении в отделении Почты России или курьеру EMS.

(Только при доставке Почтой России или EMS)

Не понадобился или не подошел товар, приобретенный в УазПотребСоюз? — Нет проблем.

Сроки возврата — в течение 14 дней, не считая дня покупки.

товар не использовался, сохранен его товарный вид и потребительские свойства;

сохранена упаковка, ярлыки.

Для оформления возврата товара клиенту необходимо обратиться к сотруднику нашей компании любым удобным способом.

Клиент оформляет претензии к качеству или заявление на возврат товара непосредственно в офисе продаж или направляет по электронной почте. Такой документ является официальным подтверждением передачи товара.

В ходе обращения осуществляется согласование перечня документов, сроков и способов передачи товара. Внимание, не отправлять товар без предварительного согласования.

Никаких дополнительных затрат.

Денежные средства за возвращенный товар или возмещения дефектов и убытков перечисляются в кратчайшие сроки, но не более 14 дней.

Источник

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

• Темы без ответов
• Активные темы
• Поиск
• Наша команда

Бензонасос 3163-1139020 на Евро3

Бензонасос 3163-1139020 на Евро3

Сообщение Proximo » Сб мар 31, 2012 22:42

Соклубники, привет! Сегодня озадачился заменой бензонасоса, так как сдох регулятор давления и пропала перекачка. Пошел в магазин. Увидел 2 вида насосов, на вид абсолютно одинаковых. Маркировки:
3163-1139020-00 по цене 5700
и 3163-1139020-01 по цене 3700
Оба — производства «Утес»

Продавец не смог квалифицированно объяснить разницу, говорил, что который дешевле — для контроллера Микас (хотя я не слышал, чтобы выпускали евро-3 с Микасом).

Может кто подскажет в чём разница? На своём прочитать маркировку нет возможности — стёрлась от времени

Мой патр — 2008 года, евро3, естественно бензинка

Re: Бензонасос 3163-1139020 на Евро3

Сообщение denisko » Сб мар 31, 2012 23:24

Все части модуля ЭБН можно купить отдельно и гораздо дешевле. Зачем покупать весь модуль в сборе?

PS: Регулятор — http://www.3160.ru/index.php?productID=9230
А самих бензонасосов масса разных продаётся, поищи на том же 3160.ru по слову «Электробензонасос»

Сообщение Yurapatriot » Сб мар 31, 2012 23:39

Re: Бензонасос 3163-1139020 на Евро3

Сообщение Proximo » Вс апр 01, 2012 07:28

Сообщение Партизанский » Вс апр 01, 2012 07:46

Не нужно покупать бензонасос в сборе.

Достаточно купить электродвигатель БОШ от инжекторного ВАЗ-2110 — он подходит вместо нашего, а стОит примерно втрое дешевле, чем бензонасос для Патриота в сборе (я брал вазовский электродвигатель бензонасоса БОШ в 2010 году примерно за 1600 руб.).

Чтобы не ошибиться — снимаешь бензонасос с УАЗа, вынимаешь из него «родной» электродвигатель и идёшь в любой магазин по запчастям ВАЗ, показываешь «наш» и просишь такой же от ВАЗ-2110.
Меняется просто, работает нормально (я уже года два на таком езжу).

«Родной» электродвигатель бензонасоса вожу «про запас» (зря сменил, как выяснилось — проблема была в другом 🙂 ).

Если нужно — могу посмотреть маркировку двигателя на «родном».

Сообщение Proximo » Вс апр 01, 2012 07:51

Re: Бензонасос 3163-1139020 на Евро3

Сообщение Партизанский » Вс апр 01, 2012 07:56

Отсоединяешь зажимы, заливаешь посадочное место WD-хой, через некоторое время вытягиваешь регулятор, покручивая его в стороны.
Должен вылезти.

У меня вылез легко без отмачивания.

Сообщение Партизанский » Вс апр 01, 2012 08:30

Это фото не поможет определить маркировку?

Сообщение Proximo » Вс апр 01, 2012 08:46

Сообщение Партизанский » Вс апр 01, 2012 08:48

Насколько я понял, маркировка на фото с машины 2008 года, как у нас с тобой.

Я поищу фото своего бензонасоса (как-то фотографировал).
Если найду маркировку — выложу.

Сообщение Партизанский » Вс апр 01, 2012 08:51

Сообщение Партизанский » Вс апр 01, 2012 09:20

К сожалению, маркировки на фото не видно — только общий вид бензонасоса и регулятора давления:

Сообщение роман300 » Пн апр 02, 2012 02:32

Сообщение гоша1 » Пн апр 02, 2012 04:58

Сообщение Партизанский » Пн апр 02, 2012 05:11

Никаких проблем с заменой нет.

Я же говорю — надо брать про запас моторчик БОШ от инжекторного ВАЗ-2110 (по образцу и подобию нашего).
Я на таком езжу, «родной» — в запасе лежит.

Сообщение гоша1 » Пн апр 02, 2012 06:00

Сообщение yu_yu » Пн апр 02, 2012 10:03

Я же говорю — надо брать про запас моторчик БОШ от инжекторного ВАЗ-2110 (по образцу и подобию нашего).
Я на таком езжу, «родной» — в запасе лежит.

Сообщение Proximo » Пн апр 02, 2012 10:16

Вообщем, рассказываю. Пошел я вчера в магазин и начал выяснять. Наш модель ЭБН — сборная солянка с маркировками «316x».

Насос действительно — ВАЗовский, но его больше знают как газелячий для 405,406 двигателей. Стоит от 600 рублей производства УТЕС до 1300 производства BOSCH (тоже РФ). И, в частности, нашел искомый регулятор давления топлива. На вид — один в один, маркировка такая же — РДТ-380. И стоит он не как бошевский на 3160.ру (2400 руб), а вполне себе наивных 350 рублей. Взял, завтра-послезавтра попробую вытащить старый РДТ и поставить новый. Хорошо бы помогла WD-40, как рекомендовал Партизанский. А то, он крутится вокруг своей оси, а из отверстия не выходит 🙁

Вообщем, миф о том, что насос на ЕВРО-3 не разборный для меня развенчан до конца.
