Заглушка коленвала уаз 421

Коленвал УАЗ, ГАЗель дв.УМЗ 4178, 4218, 421, 4215, 4216, А274 под сальник «УМЗ» С ВКЛАДЫШАМИ / 4173-1005013

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

Коленвал УАЗ, ГАЗель дв.УМЗ 4178, 4218, 421, 4215, 4216, А274 под сальник «УМЗ» С ВКЛАДЫШАМИ / 4173-1005013

• артикул 4173-1005013;
• доступен под заказ;
• цену и сроки поставки уточняйте;
• есть аналоги в наличии (проверить) ;
• доставка осуществляется по всей России.

Узнайте наличие, цену и сроки поставки данного товара по телефону 8 800 700-9-554 или через форму обратной связи. При необходимости наши специалисты подберут для вас аналогичные товары, имеющиеся в наличии.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

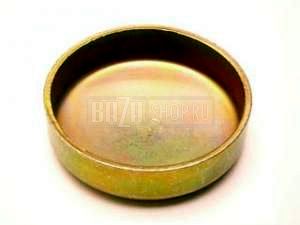

Заглушка блока цилиндров дв.УМЗ 421, 4218, 4213 УАЗ, 4216 ГАЗель (средняя) d45 «УМЗ» (ГАЗ) ** / 421-1002090

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

Заглушка блока цилиндров дв.УМЗ 421, 4218, 4213 УАЗ, 4216 ГАЗель (средняя) d45 «УМЗ» (ГАЗ) ** / 421-1002090

• артикул 421-1002090;
• есть в наличии и доступен для покупки;
• цена по состоянию на 28.10.21 — 39 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Ремонт коленвала двигателей УМЗ-421, 4218

Коленвал УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206 отлит из высокопрочного чугуна, имеет пять опор, в сборе с маховиком и сцеплением динамически отбалансирован: допустимый дисбаланс не более 35 г/см. Диаметр коренных шеек 64 мм, шатунных — 58 мм. Шатунные шейки полые.

Полости в шатунных шейках закрыты резьбовыми пробками и предназначены для дополнительной очистки масла, поступающего в шатунные шейки.

Под действием центробежных сил, возникающих при вращении коленчатого вала, в полостях шатунных шеек отлагаются металлические частицы продуктов износа, содержащиеся в масле.

Масло к полостям шатунных шеек подводится по отверстиям в щеках вала из кольцевой канавки на вкладышах коренных шеек коленчатого вала УМЗ-421, УМЗ-4218. К коренным шейкам масло поступает по каналам в перегородках блока из масляной магистрали.

Рис.1. Передний конец коленвала УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206)

1 – манжета; 2 – ступица шкива; 3 – ступица демпфера; 4 – прокладка; 5 – шкив-демпфер; 6 – упорная шайба; 7 – передняя шайба; 8 – задняя шайба; 9 — штифт

Осевое перемещение коленвала двигателя ограничивается двумя упорными сталеалюминиевыми шайбами 7 и 8 (см. рис. 1), расположенными по обе стороны переднего коренного подшипника.

Передняя шайба 7 антифрикционным слоев обращена к стальной упорной шайбе 6 на коленчатом валу, задняя шайба 8 — к щеке коленчатого вала.

Передняя шайба удерживается от вращения двумя штифтами 9, запрессованными в блок и крышку коренного подшипника. Выступающие концы штифтов входят в пазы шайбы.

Задняя шайба удерживается от вращения своим выступом, который входит в паз на заднем торце крышки коренного подшипника. Величина осевого зазора составляет 0,125-0,325 мм.

На переднем конце коленчатого вала УМЗ-421, УМЗ-4218 на шпонках установлены: стальная упорная шайба 6, шестерня привода распределительного вала, маслоотражатель и ступица шкива коленчатого вала 2.

Все эти детали стянуты болтом, ввертываемым в передний торец коленчатого вала. К ступице шестью болтами крепится демпфер коленчатого вала.

Демпфер служит для гашения крутильных колебаний коленчатого вала, благодаря чему уменьшается шум и облегчаются условия работы шестерен привода распределительного вала.

Демпфер состоит из чугунного диска 5, напрессованного через эластичную (резиновую) прокладку 4 на цилиндрический выступ шкива демпфера коленчатого вала 3.

Рис.2. Установочные метки на шкиве-демпфере коленвала УМЗ-421, УМЗ-4218

1 – штифт на крышке распределительных шестерен; 2 – метка для установки ВМТ; 3 – метка для установки момента зажигания

На шкиве демпфера коленчатого вала УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-3151, УАЗ-3909, 3303 нанесены две метки (см. рис. 2.), служащие для определения верхней мертвой точки (ВМТ) и установки зажигания.

При совмещении со штифтом — указателем на крышке распределительных шестерен второй метки (по направлению вращения) на диске демпфера поршни первого и четвертого цилиндров находятся в ВМТ.

Первая метка соответствует положению 5о до ВМТ и служит для установки зажигания на неработающем двигателе.

Передний конец коленвала (рис.1) уплотнен резиновой манжетой 1, запрессованной в крышку распределительных шестерен и маслоотражателем. На маслоотражателе имеется отбортовка, отводящая масло, стекающее по стенке крышки 19.

Задний конец коленчатого вала (рис. 3) также уплотнен резиновой манжетой 1, установленный в канавке блока цилиндров и в крышке манжеты коленчатого вала 8. Манжета фиксируется в блоке и в крышке двумя держателями манжеты 9 и 11.

Рис.3. Уплотнение заднего конца коленчатого вала УМЗ-421, УМЗ-4218 с элементами уплотнения картера сцепления

1 – сальник коленчатого вала задний; 2 – хвостовик коленчатого вала; 3 – маховик; 4 –прокладка; 5 – картер сцепления, нижняя часть; 6 – уплотнитель масляного картера; 7 –картер масляный; 8 – крышка манжеты коленчатого вала; 9 – держатель манжеты сальника; 10 –уплотнитель картера сцепления; 11 – держатель уплотнителя картера сцепления.

Для привода агрегатов двигателя используется несколько вариантов шкивов, крепление которых осуществляется к ступице шестью болтами. Для облегчения съема ступицы она посажена на коленчатый вал по скользящей посадке.

Основные параметры коленчатого вала УМЗ-421, УМЗ-4218 (мм) автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206

Диаметр коренных шеек 64 — 0,013

Диаметр шатунных шеек 58 — 0,013

Диаметр опорной поверхности для задней манжеты — 80

Биение коренных шеек (при установке вала 1й и 5й шейками на призмы)

— шеек 2 и 4 — 0,02
— шейки 3 — 0,04

Биение поверхности диаметра 80 мм заднего конца вала относительно 1 и 5 шеек — 0,05

Допуск параллельности коренных шеек 2, 3 и 4 и всех шатунных шеек (при установке вала шейками 1 и 5 на призмы) на длине шеек — 0,012

Биение заднего торца вала относительно коренных шеек 1 и 5, не более — 0,025

Биение переднего торца 1 коренной шейки — 0,012

Диаметр переднего конца коленчатого вала

— под установку шестерни привода газораспределительного механизма — 40
— под установку ступицы крепления демпфера — 30

Биение относительно коренных шеек 1 и 5 поверхностей переднего конца вала

— диаметра 40 мм — 0,030
— диаметра 38 мм — 0,040

Маховик двигателя УМЗ-421, УМЗ-4218

Маховик УМЗ-421, УМЗ-4218 отлит из серого чугуна. Он крепится к фланцу на заднем конце коленчатого вала семью болтами М10х1,5 через специальную термообработанную шайбу диаметром 80 мм.

Самоблокировка болтов происходит за счет повышенного усилия трения головки болта, имеющей обратный конус на торце, прилегающей к обработанной шайбе.

Момент силы затяжек гаек болтов 7,9-8,8 Нм (8-9 кг/см). На маховик напрессован зубчатый обод для пуска двигателя стартером. Перед сборкой с коленчатым валом маховик статически балансируют.

Посадка маховика на хвостовик коленчатого вала осуществляется с гарантированным зазором. Посадочное гнездо в маховике имеет диаметр 80,02+0,03 мм.

Для крепления сцепления в сборе на маховике УМЗ-421, УМЗ-4218 имеется 12 отверстий с резьбой М8, шесть из которых расположены на диаметре 273 мм и служат для установки диафрагменного сцепления, а другие шесть – для крепления пружинно-рычажного сцепления – на диаметре 290 мм.

На фланце кожуха сцепления и маховика выбита метка «0». При сборке обе метки должны быть совмещены, чтобы не нарушить балансировку коленчатого вала.

Вкладыши коленвала УМЗ-421 (УАЗ-31514), УМЗ-4218 (УАЗ-Хантер, УАЗ-3909, 2206)

Коренные и шатунные подшипники коленчатого вала УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206 состоят из тонкостенных взаимозаменяемых вкладышей, изготовленных из стальной малоуглеродистой ленты, с тонким слоем антифрикционного высокооловянистого алюминиевого сплава.

Толщина коренного вкладыша колеблется в пределах 2,240-2,233 мм, а шатунного — 1,745-1,738 мм. В каждом подшипнике установлено по два вкладыша.

Осевому перемещению и проворачиванию вкладышей в постелях блока или в шатунах препятствуют фиксирующие выступы на вкладышах, входящие в соответствующие пазы в постелях блока или в шатунах.

Все коренные вкладыши имеют кольцевую канавку для непрерывного питания маслом шатунных шеек коленчатого вала.

Посередине коренных вкладышей имеется отверстие, через которое подается масло к подшипникам из канала в постели блока.

Отверстия в шатунных вкладышах совпадают с отверстиями в шатунах.

Для сохранения взаимозаменяемости и предупреждения ошибок при установке новых вкладышей на всех коренных и шатунных вкладышах сделаны отверстия. Ширина коренных вкладышей 25,5мм, шатунных — 28,5мм.

Диаметральный зазор между шейкой и вкладышами УМЗ-421, УМЗ-4218 составляет 0,020-0,073мм для коренных и 0,010-0,063мм для шатунных подшипников.

Для обеспечения указанных зазоров и исключения деформации деталей гайки шатунных болтов, шпилек крепления крышей коренных подшипников затягивают динамометрическим ключом с указанным выше моментом.

Источник

Заглушка коленвала уаз 421

Двигатель УМЗ–421. Руководство — часть 21

без значительных усилий. В правильно установленном приводе прорезь во втулке валика должна
быть направлена параллельно оси двигателя и смещена от двигателя, как показано на рис. 2.22а;

— закрепить привод;
— проверить наличие зазора в винтовых шестернях распределительного вала и привода;
— смазать стыки нижнего фланца блока цилиндров с крышкой распределительных шестерен

и держателем манжеты клеем-герметиком «Эластосил 137-83» или «Автогермесил» ТУ 6-15-1822-
95 или «Гермесил» ТУ 6-15-1652-90;

— установить на нижний фланец блока цилиндров прокладку масляного картера;
— установит масляный картер с прокладками на шпильки блока цилиндров закрепить его

гайками с шайбами, равномерно затягивая гайки;

— установить прокладку и привернуть болтами нижнюю часть картера сцепления;
— очистить камеры сгорания и газовые каналы головки цилиндров от нагара и отложений,

проверить и продуть сжатым воздухом;

— если зазор между клапаном и втулкой превышает 0,25 мм, то герметичность не может

быть восстановлена. В этом случае клапан и втулку следует заменить новыми (см. раздел 4.5.11
«Восстановление герметичности клапанов и замена втулок клапанов»). После шлифовки седел и
притирки клапанов все газовые каналы тщательно очистить и продуть сжатым воздухом, чтобы не
осталось абразивной пыли. Стержни клапанов следует покрыть тонким слоем коллоидного
графита, разведенного в масле, применяемом на двигателе, или смазать маслом.

Далее следует:
— на направляющие втулки клапанов напрессовать маслоотражательные колпачки, вставить

клапаны во втулки согласно сделанным меткам и собрать их с пружинами. Убедиться, что сухари
вошли в кольцевую канавку клапанов;

— натереть графитным порошком с обеих сторон прокладку головки цилиндров и надеть ее

на шпильки. Установить головку и закрепить ее гайками с шайбами. Затянуть гайки
динамометрическим ключом моментом силы 8,8-9,3 даН

•м (9,0-9,4 кгс•м), соблюдая порядок (см.

раздел 2.1.4 и рис.2.9);

— прочистить проволокой и продуть сжатым воздухом отверстия в коромыслах, в оси

коромысел и регулировочных винтах, в четвертой основной стойке оси коромысел и масляные
каналы в головке цилиндров. Проверить надежность посадки втулок коромысел. В случае слабой
посадки во время работы втулка может сместиться и перекрыть отверстие смазки штанги
толкателя клапана. Такие втулки необходимо заменить;

— произвести подсборку оси коромысел. Перед постановкой каждого коромысла смазать его

втулку маслом для двигателя;

— вставить толкатели в гнезда согласно меткам на них. Толкатели и отверстия в блоке

предварительно смазать моторным маслом;

— вставить штанги в сборе с наконечниками в отверстия головки цилиндров;
— установить подсобранную ось коромысел на шпильки и закрепить гайками с шайбами.

Регулировочные болты своей сферической частью должны ложиться на сферу верхнего
наконечника штанги;

— установить зазоры между торцами стержней клапанов и носиками коромысел (рис.2.19).

Зазор между коромыслами и первым и восьмым клапанами 0,35-0,40 мм, зазор между остальными
коромыслами и клапанами 0,40-0,45 мм. Регулировку производить, как указано в разделе 2.3.8
«Обслуживание газораспределительного механизма»;

— поставить прокладку и крышку коромысел и закрепить их болтами с шайбами;
— поставить детали и агрегаты, названные в подразделе 4.3 «Разборка двигателя»,
